Kurtyny powietrzne do dużych drzwi i bram służą do ochrony przed niekontrolowanym napływem powietrza w drzwiach, bramach oraz otworach budowlanych zewnętrznych, w sklepach, pawilonach handlowych, warsztatach, magazynach itp.
Przystosowane są do czerpania i podgrzewania powietrza z wewnątrz pomieszczenia. Mogą być również stosowane bez podgrzewania powietrza jako tzw. kurtyny „ zimne”.
Kurtyny przeznaczone są do stosowania w drzwiach, bramach i otworach o wysokości od 2 do 4m.
Mogą być umieszczone nad bramami (pozioma pozycja pracy) lub z boków bram (pionowa pozycja pracy).
Możliwe jest umieszczanie kurtyn obok siebie, tak aby łączna ich długość była zbliżona do szerokości lub wysokości drzwi/bramy.
Kurtyny mogą zostać dostarczone w wykonaniu przeznaczonym do umieszczenia w stropie podwieszonym.

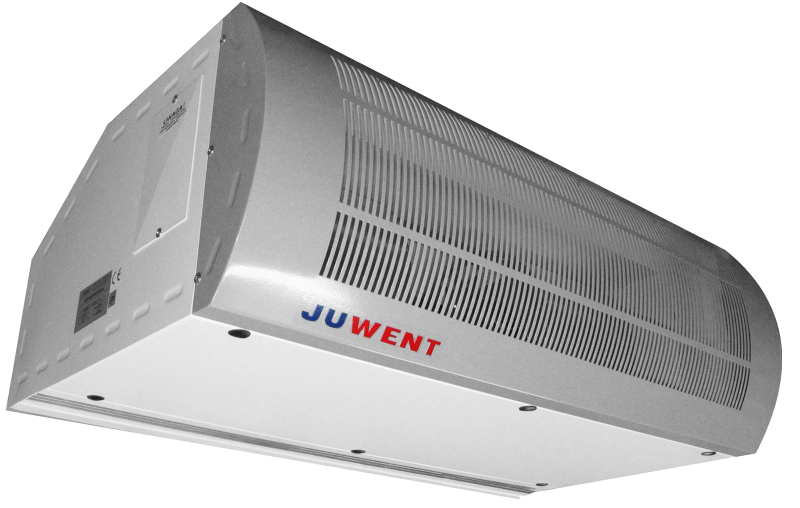

Kurtyny powietrzne KP/DB
OPIS PRODUKTU
Kurtyny składają się z:
- obudowy z blachy stalowej malowanej proszkowo ze szczeliną na całej długości;
- nagrzewnicy wodnej lub elektrycznej;
- wentylatorów promieniowych dwustronnie ssących w ilości 2 lub 3.
Kurtyny podwieszane są do stropu pomieszczenia przy wykorzystaniu prętów gwintowanych mocowanych do obudowy.
Kurtyny wykonywane są w dwóch wielkościach i sześciu odmianach, różniących się ilością, wielkością i prędkością obrotową wentylatorów oraz długością szczelin nawiewnych.
Nagrzewnica elektryczna posiada zabezpieczenie przed przekroczeniem dopuszczalnej temperatury pracy.
WARUNKI PRACY
Nagrzewnice wodne zasilane są wodą o temperaturze 1500C lub niższej i ciśnieniu do 1,5MPa.
Zasilanie nagrzewnicy elektrycznej jest trójfazowe 400V.
Przy doborze kurtyn należy dążyć do uzyskania przy podłodze prędkości powietrza nie mniejszej niż 3m/s.
Dane techniczne
-

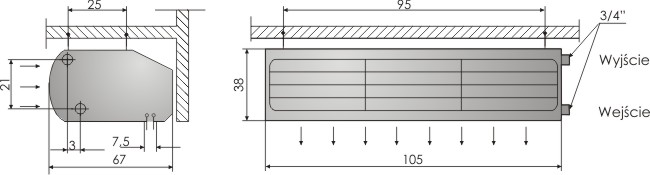

Wymiary:
Parametry wentylatorów w kurtynie
Ilość wentylatorów
2
Napięcie [V]
230
Moc silnika [kW]
0,074
Prąd [A]
1,0
Obroty [min-1]
960
Moce cieplne kurtyny z nagrzewnicą wodną
Wydajność powietrza [m3/h]
2 300
Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]
Parametry wody [OC]
Temp. powietrza napływ. [OC]
kW
OC
kPa
90/70
5
17,4
26
1,8
10
15,8
29
1,5
15
14,2
33
1,2
80/60
5
14,4
22
1,2
10
12,9
25
1,0
15
11,4
29
0,8
70/50
5
11,4
19
0,8
10
10,0
22
0,6
15
8,7
26
0,5
60/40
5
8,7
16
0,5
10
7,4
19
0,4
15
6,1
22
0,3
Głośność pracy kurtyny [dB(A)]
Głośność z odległości 1m
63
Głośność z odległości 3m
59 Masa kurtyny
Masa [kg]
65
-
Wymiary:
Parametry wentylatorów w kurtynie
Ilość wentylatorów
2
Napięcie [V]
230
Moc silnika [kW]
0,074
Prąd [A]
1,0
Obroty [min-1]
960
Wydajność powietrza i moc cieplna kurtyny z nagrzewnica elektryczną Wydajność powietrza [m3/h]
2 300
Stopnie mocy cieplnej [kW] 9 Głośność pracy kurtyny [dB(A)]
Głośność z odległości 1m
63 Głośność z odległości 3m
59
Masa kurtyny
Masa [kg]
66
-

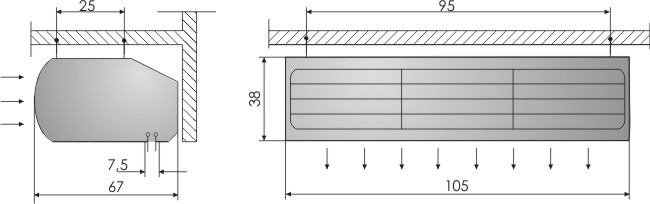

Wymiary:
Parametry wentylatorów w kurtynie
Ilość wentylatorów
2
Napięcie [V]
230
Moc silnika [kW]
0,074
Prąd [A]
1,0
Obroty [min-1]
960
Wydajność powietrza [m3/h]
2 300
Głośność pracy kurtyny [dB(A)]
Głośność z odległości 1m 63 Głośność z odległości 3m
59 Masa kurtyny
Masa [kg]
58
-
Wymiary:
Parametry wentylatorów w kurtynie
Ilość wentylatorów
3
Napięcie [V]
230
Moc silnika [kW]
0,074
Prąd [A]
1,0
Obroty [min-1]
960
Moce cieplne kurtyny z nagrzewnicą wodną
Wydajność powietrza [m3/h]
3 450
Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]
Parametry wody [OC]
Temp. powietrza napływ. [OC]
kW
OC
kPa
90/70
5
30,9
30
2,1
10
28,1
33
7,7
15
25,4
36
6,3
80/60
5
25,0
26
6,4
10
22,9
29
5,1
15
20,4
32
4,0
70/50
5
20,0
21
4,1
10
18,0
25
3,1
15
15,6
28
2,3
60/40
5
15,7
17
2,4
10
13,3
21
1,7
15
11,0
24
1,1
Głośność pracy kurtyny [dB(A)]
Głośność z odległości 1m
64
Głośność z odległości 3m
60 Masa kurtyny
Masa [kg]
94
-
Wymiary:
Parametry wentylatorów w kurtynie
Ilość wentylatorów
3
Napięcie [V]
230
Moc silnika [kW]
0,074
Prąd [A]
1,0
Obroty [min-1]
960
Wydajność powietrza i moc cieplna kurtyny z nagrzewnica elektryczną Wydajność powietrza [m3/h]
3 450
Stopnie mocy cieplnej [kW] 13,5 Głośność pracy kurtyny [dB(A)]
Głośność z odległości 1m
64 Głośność z odległości 3m
60
Masa kurtyny
Masa [kg]
95
-
Wymiary:
Parametry wentylatorów w kurtynie
Ilość wentylatorów
3
Napięcie [V]
230
Moc silnika [kW]
0,074
Prąd [A]
1,0
Obroty [min-1]
960
Wydajność powietrza [m3/h]
3 450 Głośność pracy kurtyny [dB(A)]
Głośność z odległości 1m 64 Głośność z odległości 3m
60 Masa kurtyny
Masa [kg]
83
-
Wymiary:
Parametry wentylatorów w kurtynie
Ilość wentylatorów
2
Napięcie [V]
230
Moc silnika [kW]
0,15
Prąd [A]
1,5
Obroty [min-1]
1350
Moce cieplne kurtyny z nagrzewnicą wodną
Wydajność powietrza [m3/h]
2 700
Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]
Parametry wody [OC]
Temp. powietrza napływ. [OC]
kW
OC
kPa
90/70
5
19,2
24
2,2
10
17,4
28
1,8
15
15,7
31
1,5
80/60
5
15,8
21
1,5
10
14,1
25
1,2
15
12,5
28
1,0
70/50
5
12,6
18
0,9
10
11,0
21
0,8
15
9,5
25
0,5
60/40
5
9,6
15
0,6
10
8,1
18
0,4
15
6,7
22
0,3
Głośność pracy kurtyny [dB(A)]
Głośność z odległości 1m
66
Głośność z odległości 3m
62 Masa kurtyny
Masa [kg]
60
-
Wymiary:
Parametry wentylatorów w kurtynie
Ilość wentylatorów
2
Napięcie [V]
230
Moc silnika [kW]
0,15
Prąd [A]
1,5
Obroty [min-1]
1350
Wydajnosć powietrza i moc cieplna kurtyny z nagrzewnica elektryczną Wydajność powietrza [m3/h]
2750
Stopnie mocy cieplnej [kW] 9 Głośność pracy kurtyny [dB(A)]
Głośność z odległości 1m
66 Głośność z odległości 3m
62
Masa kurtyny
Masa [kg]
53
-
Wymiary:
Parametry wentylatorów w kurtynie
Ilość wentylatorów
2
Napięcie [V]
230
Moc silnika [kW]
0,15
Prąd [A]
1,5
Obroty [min-1]
1350
Wydajność powietrza [m3/h]
2 700
Głośność pracy kurtyny [dB(A)]
Głośność z odległości 1m 66 Głośność z odległości 3m
62 Masa kurtyny
Masa [kg]
45
-
Wymiary:
Parametry wentylatorów w kurtynie
Ilość wentylatorów
3
Napięcie [V]
230
Moc silnika [kW]
0,15
Prąd [A]
1,5
Obroty [min-1]
1350
Moce cieplne kurtyny z nagrzewnicą wodną
Wydatek powietrza [m3/h]
4 050
Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]
Parametry wody [OC]
Temp. powietrza napływ. [OC]
kW
OC
kPa
90/70
5
34,0
28
11,3
10
30,0
32
9,3
15
27,9
35
7,6
80/60
5
28,2
24
7,7
10
25,2
28
6,1
15
22,3
31
4,8
70/50
5
22,5
20
4,9
10
19,7
24
3,8
15
17,0
27
2,8
60/40
5
17,2
17
2,8
10
14,6
20
2,0
15
12,1
23
1,4
Głośność pracy kurtyny [dB(A)]
Głośność z odległości 1m
67
Głośność z odległości 3m
63 Masa kurtyny
Masa [kg]
85
-
Wymiary:
Parametry wentylatorów w kurtynie
Ilość wentylatorów
3
Napięcie [V]
230
Moc silnika [kW]
0,15
Prąd [A]
1,5
Obroty [min-1]
1350
Wydajnosć powietrza i moc cieplna kurtyny z nagrzewnica elektryczną Wydajność powietrza [m3/h]
4 050
Stopnie mocy cieplnej [kW] 13,5 Głośność pracy kurtyny [dB(A)]
Głośność z odległości 1m
67 Głośność z odległości 3m
63
Masa kurtyny
Masa [kg]
86
-
Wymiary:
Parametry wentylatorów w kurtynie
Ilość wentylatorów
3
Napięcie [V]
230
Moc silnika [kW]
0,15
Prąd [A]
1,5
Obroty [min-1]
1 350
Wydajność powietrza [m3/h]
4 050
Głośność pracy kurtyny [dB(A)]
Głośność z odległości 1m 67 Głośność z odległości 3m
63 Masa kurtyny
Masa [kg]
74
-
Wymiary:
Parametry wentylatorów w kurtynie
Ilość wentylatorów
2
Napięcie [V]
230
Moc silnika [kW]
0,45
Prąd [A]
2,0
Obroty [min-1]
790
Moce cieplne kurtyny z nagrzewnicą wodną
Wydajność powietrza [m3/h]
5 400
Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]
Parametry wody [OC]
Temp. powietrza napływ. [OC]
kW
OC
kPa
90/70
5
45,1
28
7,9
10
41,4
32
6,5
15
37,1
35
5,3
80/60
5
37,1
24
5,4
10
33,4
27
4,3
15
29,7
31
3,4
70/50
5
29,9
20
3,5
10
26,2
24
2,6
15
22,6
27
2,0
60/40
5
22,8
17
2,0
10
19,3
20
1,5
15
16,0
23
1,0
Głośność pracy kurtyny [dB(A)]
Głośność z odległości 1m
65
Głośność z odległości 3m
61 Masa kurtyny
Masa [kg]
101
-
Wymiary:
Parametry wentylatorów w kurtynie
Ilość wentylatorów
2
Napięcie [V]
230
Moc silnika [kW]
0,45
Prąd [A]
2,0
Obroty [min-1]
790
Wydajnosć powietrza i moc cieplna kurtyny z nagrzewnica elektryczną Wydajność powietrza [m3/h]
5 400
Stopnie mocy cieplnej [kW] 18 Głośność pracy kurtyny [dB(A)]
Głośność z odległości 1m
65 Głośność z odległości 3m
61
Masa kurtyny
Masa [kg]
101
-
Wymiary:
Parametry wentylatorów w kurtynie
Ilość wentylatorów
2
Napięcie [V]
230
Moc silnika [kW]
0,45
Prąd [A]
2,0
Obroty [min-1]
790
Wydajność powietrza [m3/h]
5 400
Głośność pracy kurtyny [dB(A)]
Głośność z odległości 1m 65 Głośność z odległości 3m
61 Masa kurtyny
Masa [kg]
88
-
Wymiary:
Parametry wentylatorów w kurtynie
Ilość wentylatorów
3
Napięcie [V]
230
Moc silnika [kW]
0,45
Prąd [A]
2,0
Obroty [min-1]
790
Moce cieplne kurtyny z nagrzewnicą wodną
Wydajność powietrza [m3/h]
8 100
Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]
Parametry wody [OC]
Temp. powietrza napływ. [OC]
kW
OC
kPa
90/70
5
62,8
26
3,0
10
57,1
30
2,4
15
51,5
33
1,9
80/60
5
51,9
23
2,0
10
46,4
26
1,6
15
41,2
30
1,3
70/50
5
41,5
19
1,3
10
36,3
23
0,9
15
31,4
26
0,8
60/40
5
31,6
16
0,8
10
26,7
19
0,6
15
22,2
23
0,4
Głośność pracy kurtyny [dB(A)]
Głośność z odległości 1m
66
Głośność z odległości 3m
62 Masa kurtyny
Masa [kg]
143
-

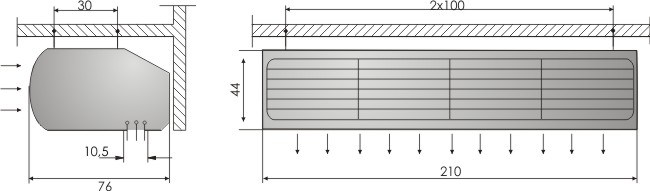

Wymiary:
Parametry wentylatorów w kurtynie
Ilość wentylatorów
3
Napięcie [V]
230
Moc silnika [kW]
0,45
Prąd [A]
2,0
Obroty [min-1]
790
Wydajnosć powietrza i moc cieplna kurtyny z nagrzewnica elektryczną Wydajność powietrza [m3/h]
8 100
Stopnie mocy cieplnej [kW] 27 Głośność pracy kurtyny [dB(A)]
Głośność z odległości 1m
66 Głośność z odległości 3m
62
Masa kurtyny
Masa [kg]
143
-
Wymiary:
Parametry wentylatorów w kurtynie
Ilość wentylatorów
3
Napięcie [V]
230
Moc silnika [kW]
0,45
Prąd [A]
2,0
Obroty [min-1]
790
Wydajność powietrza [m3/h]
8 100
Głośność pracy kurtyny [dB(A)]
Głośność z odległości 1m 66 Głośność z odległości 3m
62 Masa kurtyny
Masa [kg]
124
