Kurtyny typu Silver wyróżniają się oryginalnym wzornictwem dostosowanym do wystroju nowoczesnych wnętrz różnych obiektów. Charakteryzują się dużą skutecznością. Długości kurtyn dostosowane są do typowych szerokości drzwi.
Kurtyny powietrzne służą do ochrony przed niekontrolowanym napływem powietrza zewnętrznego przez drzwi lub otwory budowlane w takich obiektach jak:
- galerie handlowe i supermarkety;
- restauracje, bary, hotele, banki;
- budynki użyteczności publicznej, urzędy;
- szpitale, apteki, magazyny i itp.
Przystosowane są do czerpania i podgrzewania powietrza z wewnątrz pomieszczenia. Mogą być również stosowane bez podgrzewania powietrza jako tzw. kurtyny „ zimne”.
Kurtyny przeznaczone są do stosowania w drzwiach i otworach budowlanych o wysokościach:
- ~2,5m dla wielkości 1,
- ~3,0m dla wielkości 2,
- ~4,0m dla wielkości 3.
Możliwe jest umieszczanie kurtyn obok siebie, tak aby łączna ich długość była zbliżona do szerokości drzwi.
OPIS PRODUKTU
Kurtyny składają się z:
- obudowy z blachy stalowej malowanej ze szczeliną na całej długości i z bocznymi ściankami z tworzywa;
- nagrzewnicy wodnej lub elektrycznej;
- wentylatorów promieniowych dwustronnie ssących w ilościach 2, 3, 4 lub 5.
Kurtyny wykonywane są w trzech wielkościach o trzech długościach w każdej wielkości.
Kurtyny podwieszane są do stropu pomieszczenia lub do konstrukcji wsporczej przy wykorzystaniu 4, 6 lub 8 prętów gwintowanych mocowanych do obudowy. Na tylnej ściance obudowy znajdują się otwory gwintowane mogące posłużyć do stabilizacji kurtyny.
Kurtynę do pracy w pionie należy posadowić na stabilnym podłożu oraz zamocować do konstrukcji wsporczej wykorzystując nitonakrętki kurtyny. Kurtyny pionowe standardowo wyposażone są w stopy podporowe służące do zamocowania kurtyny do podłoża.
Nagrzewnica elektryczna posiada zabezpieczenie przed przekroczeniem dopuszczalnej temperatury pracy.
WARUNKI PRACY
Nagrzewnice wodne zasilane są wodą o temperaturze 150ºC lub niższej i ciśnieniu do 1,5MPa.
Zasilanie nagrzewnicy elektrycznej jest trójfazowe 400V
Dane techniczne
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
2
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,16
|
|
Prąd [A]
|
0,7
|
|
Obroty [min-1]
|
1270
|
|
Moce cieplne kurtyny z nagrzewnicą wodną
|
|
Wydatek powietrza [m3/h]
|
1500
|
|
Moc cieplna [kW], temperatura powietrza wypływającego [oC]
oraz opory przepływu wody [kPa]
|
|
Parametry wody
[OC]
|
Temp. powietrza napływ. [OC]
|
kW
|
OC
|
kPa
|
|
90/70
|
5
|
13,7
|
31
|
4,6
|
|
10
|
12,5
|
34
|
3,8
|
|
15
|
11,3
|
37
|
3,1
|
|
80/60
|
5
|
11,4
|
26
|
3,2
|
|
10
|
10,3
|
29
|
2,6
|
|
15
|
9,1
|
33
|
2,0
|
|
70/50
|
5
|
9,2
|
22
|
2,1
|
|
10
|
8,1
|
25
|
1,6
|
|
15
|
7,1
|
28
|
1,2
|
|
60/40
|
5
|
7,1
|
18
|
1,2
|
|
10
|
6,1
|
21
|
0,9
|
|
15
|
5,1
|
25
|
0,8
|
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
64
|
|
Z odległości 3m
|
60
|
|
Masa kurtyny
|
|
Masa [kg]
|
34
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
2
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,16
|
|
Prąd [A]
|
0,7
|
|
Obroty [min-1]
|
1270
|
|
Moce cieplne kurtyny z nagrzewnicą elektryczną
|
|
Wydatek powietrza [m3/h]
|
1500
|
| Moc cieplna [kW] |
6 |
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
64
|
| Z odległości 3m |
60
|
|
Masa kurtyny
|
|
Masa [kg]
|
35
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
2
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,16
|
|
Prąd [A]
|
0,7
|
|
Obroty [min-1]
|
1270
|
|
Wydatek powietrza [m3/h]
|
1500 |
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
64
|
|
Z odległości 3m
|
60
|
|
Masa kurtyny
|
|
Masa [kg]
|
31
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
2
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,130
|
|
Prąd [A]
|
0,60
|
|
Obroty [min-1]
|
1270
|
|
Moce cieplne kurtyny z nagrzewnicą wodną
|
|
Wydatek powietrza [m3/h]
|
2250
|
|
Moc cieplna [kW], temperatura powietrza wypływającego [oC]
oraz opory przepływu wody [kPa]
|
|
Parametry wody
[OC]
|
Temp. powietrza napływ. [OC]
|
kW
|
OC
|
kPa
|
|
90/70
|
5
|
20,6
|
32
|
2,7
|
|
10
|
19,0
|
34
|
2,2
|
|
15
|
17,2
|
37
|
1,8
|
|
80/60
|
5
|
17,2
|
27
|
1,8
|
|
10
|
15,6
|
30
|
1,5
|
|
15
|
13,9
|
33
|
1,2
|
|
70/50
|
5
|
13,9
|
23
|
1,3
|
|
10
|
12,3
|
25
|
0,9
|
|
15
|
10,7
|
29
|
0,7
|
|
60/40
|
5
|
10,7
|
19
|
0,7
|
|
10
|
9,2
|
21
|
0,5
|
|
15
|
7,7
|
25
|
0,4
|
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
64
|
|
Z odległości 3m
|
60
|
|
Masa kurtyny
|
|
Masa [kg]
|
45
|
-

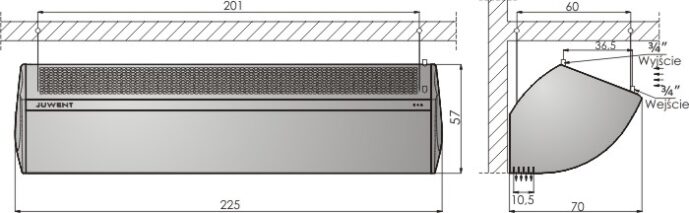

Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
3
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,16
|
|
Prąd [A]
|
0,7
|
|
Obroty [min-1]
|
1270
|
|
Moce cieplne kurtyny z nagrzewnicą elektryczną
|
| Stopnie mocy cieplnej [kW] |
9 |
| Wydatek powietrza [m3/h] |
2250 |
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
64
|
| Z odległości 3m |
60
|
|
Masa kurtyny
|
|
Masa [kg]
|
45
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
3
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,16
|
|
Prąd [A]
|
0,7
|
|
Obroty [min-1]
|
1270
|
|
Wydatek powietrza [m3/h]
|
2250 |
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
64
|
|
Z odległości 3m
|
60
|
|
Masa kurtyny
|
|
Masa [kg]
|
39
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
4
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,16
|
|
Prąd [A]
|
0,7
|
|
Obroty [min-1]
|
1270
|
|
Moce cieplne kurtyny z nagrzewnicą wodną
|
|
Wydatek powietrza [m3/h]
|
3000
|
|
Moc cieplna [kW], temperatura powietrza wypływającego [oC]
oraz opory przepływu wody [kPa]
|
|
Parametry wody
[OC]
|
Temp. powietrza napływ. [OC]
|
kW
|
OC
|
kPa
|
|
90/70
|
5
|
27,5
|
31
|
5,2
|
|
10
|
25,1
|
34
|
4,3
|
|
15
|
22,7
|
37
|
3,6
|
|
80/60
|
5
|
22,9
|
26
|
3,6
|
|
10
|
20,6
|
29
|
2,9
|
|
15
|
18,3
|
33
|
2,3
|
|
70/50
|
5
|
18,5
|
22
|
2,4
|
|
10
|
16,3
|
25
|
1,8
|
|
15
|
14,2
|
29
|
1,3
|
|
60/40
|
5
|
14,3
|
18
|
1,4
|
|
10
|
12,1
|
21
|
1,0
|
|
15
|
10,1
|
25
|
0,7
|
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
66
|
|
Z odległości 3m
|
62
|
|
Masa kurtyny
|
|
Masa [kg]
|
66
|
-

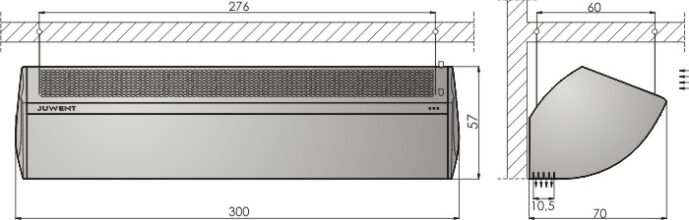

Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
4
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,16
|
|
Prąd [A]
|
0,7
|
|
Obroty [min-1]
|
1270
|
|
Moce cieplne kurtyny z nagrzewnicą elektryczną
|
|
Wydatek powietrza [m3/h]
|
3000
|
| Stopnie mocy cieplnej [kW] |
12 |
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
66
|
| Z odległości 3m |
62
|
|
Masa kurtyny
|
|
Masa [kg]
|
65
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
4
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,16
|
|
Prąd [A]
|
0,7
|
|
Obroty [min-1]
|
1270
|
|
Wydatek powietrza [m3/h]
|
3000 |
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
66
|
|
Z odległości 3m
|
62
|
|
Masa kurtyny
|
|
Masa [kg]
|
58
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
3
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,147
|
|
Prąd [A]
|
1,55
|
|
Obroty [min-1]
|
1400
|
|
Moce cieplne kurtyny z nagrzewnicą wodną
|
|
Wydatek powietrza [m3/h]
|
3900
|
|
Moc cieplna [kW], temperatura powietrza wypływającego [oC]
oraz opory przepływu wody [kPa]
|
|
Parametry wody
[OC]
|
Temp. powietrza napływ. [OC]
|
kW
|
OC
|
kPa
|
|
90/70
|
5
|
34,1
|
29
|
1,8
|
|
10
|
31,0
|
32
|
1,4
|
|
15
|
28,1
|
35
|
1,1
|
|
80/60
|
5
|
28,3
|
25
|
1,1
|
|
10
|
25,5
|
28
|
0,9
|
|
15
|
22,7
|
31
|
0,7
|
|
70/50
|
5
|
22,8
|
21
|
0,8
|
|
10
|
20,1
|
24
|
0,6
|
|
15
|
17,5
|
27
|
0,4
|
|
60/40
|
5
|
17,6
|
17
|
0,4
|
|
10
|
15,0
|
20
|
0,3
|
|
15
|
12,5
|
24
|
0,3
|
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
69
|
|
Z odległości 3m
|
65
|
|
Masa kurtyny
|
|
Masa [kg]
|
75
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
3
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,147
|
|
Prąd [A]
|
1,55
|
|
Obroty [min-1]
|
1400 |
|
Moce cieplne kurtyny z nagrzewnicą elektryczną
|
|
Wydatek powietrza [m3/h]
|
3900
|
| Moc cieplna [kW] |
18 |
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
69
|
| Z odległości 3m |
65
|
|
Masa kurtyny
|
|
Masa [kg]
|
78
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
3
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,147
|
|
Prąd [A]
|
1,55
|
|
Obroty [min-1]
|
1400
|
|
Wydatek powietrza [m3/h]
|
3900 |
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
69
|
|
Z odległości 3m
|
65
|
|
Masa kurtyny
|
|
Masa [kg]
|
89
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
4
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,147
|
|
Prąd [A]
|
1,55
|
|
Obroty [min-1]
|
1400
|
|
Moce cieplne kurtyny z nagrzewnicą wodną
|
|
Wydatek powietrza [m3/h]
|
4400
|
|
Moc cieplna [kW], temperatura powietrza wypływającego [oC]
oraz opory przepływu wody [kPa]
|
|
Parametry wody
[OC]
|
Temp. powietrza napływ. [OC]
|
kW
|
OC
|
kPa
|
|
90/70
|
5
|
43,6
|
33
|
5,8
|
|
10
|
39,8
|
36
|
5,1
|
|
15
|
36,0
|
39
|
4,1
|
|
80/60
|
5
|
36,4
|
28
|
4,1
|
|
10
|
32,7
|
31
|
3,3
|
|
15
|
29,2
|
34
|
2,8
|
|
70/50
|
5
|
29,4
|
23
|
2,8
|
|
10
|
22,9
|
27
|
2,0
|
|
15
|
22,5
|
30
|
1,4
|
|
60/40
|
5
|
22,7
|
19
|
1,4
|
|
10
|
19,4
|
22
|
1,1
|
|
15
|
16,2
|
25
|
0,9
|
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
69
|
|
Z odległości 3m
|
65
|
|
Masa kurtyny
|
|
Masa [kg]
|
99
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
4
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,147
|
|
Prąd [A]
|
1,55
|
|
Obroty [min-1]
|
1400
|
|
Moce cieplne kurtyny z nagrzewnicą elektryczną
|
|
Wydatek powietrza [m3/h]
|
4400
|
| Moc cieplna [kW] |
24 |
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
69
|
| Z odległości 1m |
65
|
|
Masa kurtyny
|
|
Masa [kg]
|
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
4
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,147
|
|
Prąd [A]
|
1,55
|
|
Obroty [min-1]
|
1400
|
|
Wydatek powietrza [m3/h]
|
4400 |
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
69
|
|
Z odległości 3m
|
65
|
|
Masa kurtyny
|
|
Masa [kg]
|
89
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
5
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,147
|
|
Prąd [A]
|
1,55
|
|
Obroty [min-1]
|
1400
|
|
Moce cieplne kurtyny z nagrzewnicą wodną
|
|
Wydatek powietrza [m3/h]
|
6500
|
|
Moc cieplna [kW], temperatura powietrza wypływającego [oC]
oraz opory przepływu wody [kPa]
|
|
Parametry wody
[OC]
|
Temp. powietrza napływ. [OC]
|
kW
|
OC
|
kPa
|
|
90/70
|
5
|
63,9
|
32
|
10,0
|
|
10
|
59,3
|
35
|
7,5
|
|
15
|
52,8
|
39
|
6,8
|
|
80/60
|
5
|
53,3
|
28
|
7,0
|
|
10
|
47,9
|
31
|
5,4
|
|
15
|
42,7
|
34
|
4,5
|
|
70/50
|
5
|
43,1
|
23
|
4,5
|
|
10
|
38,0
|
26
|
3,6
|
|
15
|
33,0
|
30
|
2,2
|
|
60/40
|
5
|
33,4
|
19
|
2,2
|
|
10
|
28,4
|
22
|
1,9
|
|
15
|
23,8
|
25
|
1,4
|
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
71
|
|
Z odległości 3m
|
68
|
|
Masa kurtyny
|
|
Masa [kg]
|
131
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
5
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,147
|
|
Prąd [A]
|
1,55
|
|
Obroty [min-1]
|
1400
|
|
Moce cieplne kurtyny z nagrzewnicą elektryczną
|
|
Wydatek powietrza [m3/h]
|
6500
|
| Moc cieplna [kW] |
30 |
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
71
|
| Z odległości 3m |
68
|
|
Masa kurtyny
|
|
Masa [kg]
|
133
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
5
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,147
|
|
Prąd [A]
|
1,55
|
|
Obroty [min-1]
|
1400
|
|
Wydatek powietrza [m3/h]
|
6500 |
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
71
|
|
Z odległości 3m
|
68
|
|
Masa kurtyny
|
|
Masa [kg]
|
120
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
2
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,45
|
|
Prąd [A]
|
2,0
|
|
Obroty [min-1]
|
790
|
|
Moce cieplne kurtyny z nagrzewnicą wodną
|
|
Wydatek powietrza [m3/h]
|
5400
|
|
Moc cieplna [kW], temperatura powietrza wypływającego [oC]
oraz opory przepływu wody [kPa]
|
|
Parametry wody
[OC]
|
Temp. powietrza napływ. [OC]
|
kW
|
OC
|
kPa
|
|
90/70
|
5
|
43,9
|
28
|
2,7
|
|
10
|
41,0
|
34
|
2,3
|
|
15
|
36,3
|
34
|
1,8
|
|
80/60
|
5
|
36,5
|
24
|
1,9
|
|
10
|
32,8
|
27
|
1,5
|
|
15
|
29,2
|
30
|
1,2
|
|
70/50
|
5
|
29,4
|
20
|
1,2
|
|
10
|
25,9
|
23
|
0,9
|
|
15
|
22,5
|
27
|
0,7
|
|
60/40
|
5
|
22,6
|
17
|
0,7
|
|
10
|
19,3
|
20
|
0,5
|
|
15
|
16,1
|
23
|
0,4
|
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
71
|
|
Z odległości 3m
|
61
|
|
Masa kurtyny
|
|
Masa [kg]
|
91
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
3
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,45
|
|
Prąd [A]
|
2,0
|
|
Obroty [min-1]
|
790
|
|
Moce cieplne kurtyny z nagrzewnicą elektryczną
|
|
Wydatek powietrza [m3/h]
|
5400
|
| Moc cieplna [kW] |
18 |
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
71
|
| Z odległości 1m |
61
|
|
Masa kurtyny
|
|
Masa [kg]
|
92
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
2
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,45
|
|
Prąd [A]
|
2,0
|
|
Obroty [min-1]
|
790
|
|
Wydatek powietrza [m3/h]
|
5400 |
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
72
|
|
Z odległości 3m
|
61
|
|
Masa kurtyny
|
|
Masa [kg]
|
82
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
3
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,45
|
|
Prąd [A]
|
2,0
|
|
Obroty [min-1]
|
790
|
|
Moce cieplne kurtyny z nagrzewnicą wodną
|
|
Wydatek powietrza [m3/h]
|
8100
|
|
Moc cieplna [kW], temperatura powietrza wypływającego [oC]
oraz opory przepływu wody [kPa]
|
|
Parametry wody
[OC]
|
Temp. powietrza napływ. [OC]
|
kW
|
OC
|
kPa
|
|
90/70
|
5
|
73,7
|
30
|
11,5
|
|
10
|
67,3
|
33
|
10,1
|
|
15
|
60,9
|
37
|
7,0
|
|
80/60
|
5
|
61,4
|
26
|
7,1
|
|
10
|
55,2
|
29
|
6,4
|
|
15
|
49,2
|
32
|
5,1
|
|
70/50
|
5
|
49,6
|
22
|
5,1
|
|
10
|
43,7
|
25
|
4,0
|
|
15
|
38,0
|
28
|
3,0
|
|
60/40
|
5
|
38,3
|
18
|
3,1
|
|
10
|
32,7
|
21
|
2,2
|
|
15
|
27,3
|
24
|
1,5
|
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
64
|
|
Z odległości 3m
|
60
|
|
Masa kurtyny
|
|
Masa [kg]
|
34
|
-
Wymiary:
|
arametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
3
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,45
|
|
Prąd [A]
|
2,0
|
|
Obroty [min-1]
|
790
|
|
Moce cieplne kurtyny z nagrzewnicą elektryczną
|
|
Wydatek powietrza [m3/h]
|
8100
|
| Moc cieplna [kW] |
27 |
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
72
|
| Z odległości 3m |
68
|
|
Masa kurtyny
|
|
Masa [kg]
|
143
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
3
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,45
|
|
Prąd [A]
|
2,0
|
|
Obroty [min-1]
|
790
|
|
Wydatek powietrza [m3/h]
|
8100 |
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
72
|
|
Z odległości 3m
|
68
|
|
Masa kurtyny
|
|
Masa [kg]
|
127
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
3
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,45
|
|
Prąd [A]
|
2,0
|
|
Obroty [min-1]
|
790
|
|
Moce cieplne kurtyny z nagrzewnicą wodną
|
|
Wydatek powietrza [m3/h]
|
10800
|
|
Moc cieplna [kW], temperatura powietrza wypływającego [oC]
oraz opory przepływu wody [kPa]
|
|
Parametry wody
[OC]
|
Temp. powietrza napływ. [OC]
|
kW
|
OC
|
kPa
|
|
90/70
|
5
|
106,2
|
32
|
26,0
|
|
10
|
96,9
|
35
|
22,0
|
|
15
|
87,8
|
38
|
18,2
|
|
80/60
|
5
|
88,6
|
28
|
18,4
|
|
10
|
79,2
|
31
|
15,0
|
|
15
|
71,1
|
34
|
11,9
|
|
70/50
|
5
|
71,7
|
23
|
12,1
|
|
10
|
63,2
|
26
|
9,4
|
|
15
|
54,9
|
30
|
7,1
|
|
60/40
|
5
|
55,4
|
19
|
7,1
|
|
10
|
47,3
|
22
|
5,2
|
|
15
|
39,5
|
25
|
3,8
|
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
73
|
|
Z odległości 3m
|
69
|
|
Masa kurtyny
|
|
Masa [kg]
|
181
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
4
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,45
|
|
Prąd [A]
|
2,0
|
|
Obroty [min-1]
|
790
|
|
Moce cieplne kurtyny z nagrzewnicą elektryczną
|
|
Wydatek powietrza [m3/h]
|
10800
|
| Moc cieplna [kW] |
36 |
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
73
|
| Z odległości 3m |
69
|
|
Masa kurtyny
|
|
Masa [kg]
|
184
|
-
Wymiary:
|
Parametry wentylatorów w kurtynie
|
|
Ilość wentylatorów
|
4
|
|
Napięcie [V]
|
230
|
|
Moc silnika [kW]
|
0,45
|
|
Prąd [A]
|
2,0
|
|
Obroty [min-1]
|
790
|
|
Wydatek powietrza [m3/h]
|
10800 |
|
Głośność pracy kurtyny [dB(A)]
|
|
Z odległości 1m
|
73
|
|
Z odległości 3m
|
69
|
|
Masa kurtyny
|
|
Masa [kg]
|
162
|
Ten serwis wykorzystuje pliki cookies. Korzystanie z witryny oznacza zgodę na ich zapis lub odczyt wg
ustawień przeglądarki.
