Kurtyny służą do ochrony przed napływem powietrza zewnętrznego w bramach, otworach budowlanych, w drzwiach w halach zakładów przemysłowych, magazynach, pawilonach handlowych itp.
Kurtyny przystosowane są do czerpania i podgrzewania powietrza z wewnątrz pomieszczenia. Mogą być również stosowane bez podgrzewania jako tzw. kurtyny “zimne”.
Kurtyny przeznaczone są do stosowania w bramach o wysokości 2 do 6m.
Możliwe jest umieszczanie kurtyn obok siebie, tak aby łączna ich długość była zbliżona do szerokości drzwi/bramy.a

OPIS PRODUKTU

Kurtyny składają się z:

  • obudowy z blachy ocynkowanej jednostronnie malowanej ze szczeliną nawiewną na całej długości;
  • nagrzewnicy wodnej miedziano-alumniowej lub nagrzewnicy elektrycznej (tylko wielkości 01, 02);
  • wentylatorów osiowych w ilości 2, 3, 4 lub 5.

Kurtyny wykonywane są w dwóch wariantach A i B w każdym po 5 wielkości.
Każda wielkość kurtyny wykonywana jest w kilku długościach.
Wariant B wykonania kurtyn o zwiększonym rozstawieniu wentylatorów i z mniejszą ilością powietrza przeznaczony jest dla łagodniejszych warunków pracy kurtyn.

WARUNKI PRACY

Kurtyny umożliwiają uzyskanie przy podłodze prędkości powietrza w granicach 2,5 do 6m/s.
Nagrzewnice wodne zasilane są wodą o temperaturze 110/70OC lub niższej i ciśnieniu do 1MPa.
Zasilanie nagrzewnicy elektrycznej (tylko wielkości 01 i 02) jest trójfazowe 400V.
Istnieje możliwość rozszerzenia regulacji wydajności powietrza kurtyn do 5-ciu stopni przez zastosowanie dodatkowego regulatora prędkości obrotowej wentylatorów.

Dane techniczne Dobór urządzeń Materiały do pobrania

Dane techniczne

  • KP/BB-A-01-94-W
  • KP/BB-A-01-94-E
  • KP/BB-A-01-94-Z
  • KP/BB-A-01-141-W
  • KP/BB-A-01-141-E
  • KP/BB-A-01-141-Z
  • KP/BB-A-01-188-W
  • KP/BB-A-01-188-E
  • KP/BB-A-01-188-Z
  • KP/BB-A-01-235-W
  • KP/BB-A-01-235-E
  • KP/BB-A-01-235-Z
  • KP/BB-A-02-110-W
  • KP/BB-A-02-110-E
  • KP/BB-A-02-110-Z
  • KP/BB-A-02-165-W
  • KP/BB-A-02-165-E
  • KP/BB-A-02-165-Z
  • KP/BB-A-02-220-W
  • KP/BB-A-02-220-E
  • KP/BB-A-02-220-Z
  • KP/BB-A-02-275-W
  • KP/BB-A-02-275-E
  • KP/BB-A-02-275-Z
  • KP/BB-A-1-120-W
  • KP/BB-A-1-120-Z
  • KP/BB-A-1-180-W
  • KP/BB-A-1-180-Z
  • KP/BB-A-1-240-W
  • KP/BB-A-1-240-Z
  • KP/BB-A-2-130-W
  • KP/BB-A-2-130-Z
  • KP/BB-A-2-195-W
  • KP/BB-A-2-195-Z
  • KP/BB-A-2-260-W
  • KP/BB-A-2-260-Z
  • KP/BB-A-3-140-W
  • KP/BB-A-3-140-Z
  • KP/BB-A-3-210-W
  • KP/BB-A-3-210-Z
  • KP/BB-A-3-280-W
  • KP/BB-A-3-280-Z
  • KP/BB-B-01-150-W
  • KP/BB-B-01-150-E
  • KP/BB-B-01-150-Z
  • KP/BB-B-02-150-W
  • KP/BB-B-02-150-E
  • KP/BB-B-02-150-Z
  • KP/BB-B-1-200-W
  • KP/BB-B-1-200-Z
  • KP/BB-B-1-300-W
  • KP/BB-B-1-300-Z
  • KP/BB-B-2-200-W
  • KP/BB-A-2-196-Z
  • KP/BB-B-2-300-W
  • KP/BB-B-2-300-Z
  • KP/BB-B-3-200-W
  • KP/BB-B-3-200-Z
  • KP/BB-B-3-300-W
  • KP/BB-B-3-300-Z

  • Wymiary:

    KP/BB-A-01-94-W
    Parametry wentylatorów w kurtynie
    Ilość wentylatorów 2
    Napięcie [V] 230 400
    Moc silnika [kW] 0,13 0,12
    Prąd [A] 0,59  0,29
    Obroty [min-1] 1400 1410
    Moce cieplne kurtyny z nagrzewnicą wodną
    Wydatek powietrza [m3/h] 2900
    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]
    Parametry wody

    [OC]

    		 Temp. powietrza napływ. [OC] kW OC kPa
    90/70 5 15,2 20 2,1
    10 13,7 23 1,8
    15 12,3 27 1,4
    80/60 5 12,5 17 1,5
    10 11,1 21 1,2
    15 9,7 24 1,0
    70/50 5 10,0 14 1,1
    10 8,5 18 0,9
    15 7,4 22 0,7
    60/40 5 7,5 12 0,7
    10 6,3 16 0,5
    15 5,1 20 0,4
    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m 60
    Masa kurtyny
    Masa [kg] 47

  • Wymiary:

    KP/BB-A-01-94-E
    Parametry wentylatorów w kurtynie
    Ilość wentylatorów 2
    Napięcie [V] 230 400
    Moc silnika [kW] 0,13 0,12
    Prąd [A] 0,59  0,29
    Obroty [min-1] 1400 1410
    Wydajnosć powietrza i moc cieplna kurtyny z nagrzewnica elektryczną
    Wydajność powietrza [m3/h] 2 900
    Stopnie mocy cieplnej [kW] 3 / 9 / 12
    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m 60
    Masa kurtyny
    Masa [kg] 47

  • Wymiary:

    KP/BB-A-01-94-Z
    Parametry wentylatorów w kurtynie
    Ilość wentylatorów 2
    Napięcie [V] 230 400
    Moc silnika [kW] 0,13 0,12
    Prąd [A] 0,59  0,29
    Obroty [min-1] 1400 1410
    Wydajność powietrza [m3/h] 2 900
    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m 60
    Masa kurtyny
    Masa [kg] 47

  • Wymiary:

    KP/BB-A-01-141-W
    Parametry wentylatorów w kurtynie
    Ilość wentylatorów 3
    Napięcie [V] 230 400
    Moc silnika [kW] 0,13  0,12
    Prąd [A] 0,59  0,29
    Obroty [min-1] 1400 1410
    Moce cieplne kurtyny z nagrzewnicą wodną
    Wydatek powietrza [m3/h] 4350
    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]
    Parametry wody

    [OC]

    		 Temp. powietrza napływ. [OC] kW OC kPa
    90/70 5 23,0 20 2,1
    10 21,1 24 1,8
    15 18,4 27 1,4
    80/60 5 18,8 17 1,5
    10 17,1 21 1,2
    15 14,6 24 1,0
    70/50 5 14,9 14 1,1
    10 13,2 18 0,9
    15 11,1 22 0,7
    60/40 5 11,2 12 0,7
    10 9,6 16 0,5
    15 7,6 20 0,4
    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m 60
    Masa kurtyny
    Masa [kg] 68

  • Wymiary:

    KP/BB-A-01-141-E
    Parametry wentylatorów w kurtynie
    Ilość wentylatorów 3
    Napięcie [V] 230 400
    Moc silnika [kW] 0,13 0,12
    Prąd [A] 0,59  0,29
    Obroty [min-1] 1400 1410
    Wydajnosć powietrza i moc cieplna kurtyny z nagrzewnica elektryczną
    Wydatek powietrza [m3/h] 4350
    Stopnie mocy cieplnej [kW] 6 / 12 / 18
    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m 60
    Masa kurtyny
    Masa [kg] 68

  • Wymiary:

    KP/BB-A-01-141-Z
    Parametry wentylatorów w kurtynie
    Ilość wentylatorów 3
    Napięcie [V] 230 400
    Moc silnika [kW] 0,13 0,12
    Prąd [A] 0,59  0,29
    Obroty [min-1] 1400 1410
    Wydatek powietrza [m3/h] 4350
    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m 60
    Masa kurtyny
    Masa [kg] 68

  • Wymiary:

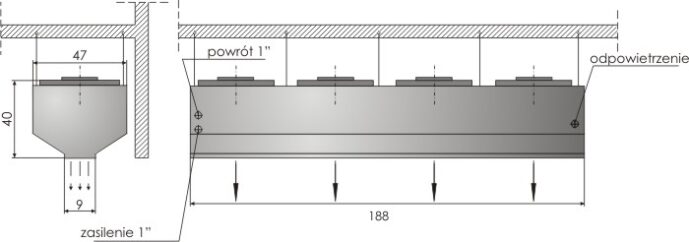

    KP/BB-A-01-188-W
    Parametry wentylatorów w kurtynie
    Ilość wentylatorów 4
    Napięcie [V] 230 400
    Moc silnika [kW] 0,13 0,12
    Prąd [A] 0,59  0,29
    Obroty [min-1] 1400 1410
    Moce cieplne kurtyny z nagrzewnicą wodną
    Wydatek powietrza [m3/h] 5800
    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]
    Parametry wody

    [OC]

    		 Temp. powietrza napływ. [OC] kW OC kPa
    90/70 5 30,6 20 2,1
    10 27,6 23 1,8
    15 24,6 27 1,4
    80/60 5 25,1 17 1,5
    10 22,3 21 1,2
    15 19,5 24 1,0
    70/50 5 20,2 14 1,1
    10 17,3 18 0,9
    15 14,7 22 0,7
    60/40 5 15,0 12 0,7
    10 12,6 16 0,5
    15 10,2 20 0,4
    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m 60
    Masa kurtyny
    Masa [kg] 89

  • Wymiary:

    KP/BB-A-01-188-E
    Parametry wentylatorów w kurtynie
    Ilość wentylatorów 4
    Napięcie [V] 230 400
    Moc silnika [kW] 0,13 0,12
    Prąd [A] 0,59  0,29
    Obroty [min-1] 1400 1410
    Wydajnosć powietrza i moc cieplna kurtyny z nagrzewnica elektryczną
    Wydatek powietrza [m3/h] 5800
    Stopnie mocy cieplnej [kW] 12 / 18 / 24
    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m 60
    Masa kurtyny
    Masa [kg] 89

  • Wymiary:

    KP/BB-A-01-188-Z
    Parametry wentylatorów w kurtynie
    Ilość wentylatorów 4
    Napięcie [V] 230 400
    Moc silnika [kW] 0,13 0,12
    Prąd [A] 0,59  0,29
    Obroty [min-1] 1400 1410
    Wydatek powietrza [m3/h] 5800
    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m 60
    Masa kurtyny
    Masa [kg] 89

  • Wymiary:

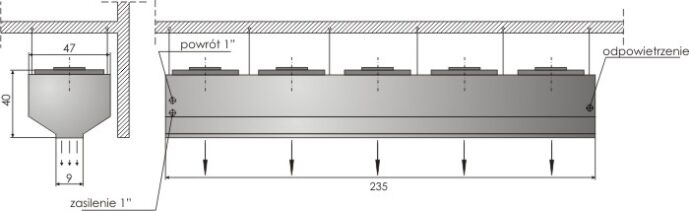

    KP/BB-A-01-235-W
    Parametry wentylatorów w kurtynie
    Ilość wentylatorów 5
    Napięcie [V] 230 400
    Moc silnika [kW] 0,13 0,12
    Prąd [A] 0,59  0,29
    Obroty [min-1] 1400 1410
    Moce cieplne kurtyny z nagrzewnicą wodną
    Wydatek powietrza [m3/h] 7250
    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]
    Parametry wody

    [OC]

    		 Temp. powietrza napływ. [OC] kW OC kPa
    90/70 5 39,2 20 2,1
    10 35,3 23 1,8
    15 31,5 27 1,4
    80/60 5 32,2 17 1,5
    10 28,5 20 1,2
    15 25,1 24 1,0
    70/50 5 25,5 14 1,1
    10 22,2 18 0,9
    15 18,9 22 0,7
    60/40 5 19,3 12 0,7
    10 16,1 16 0,5
    15 13,2 20 0,4
    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m 60
    Masa kurtyny
    Masa [kg] 110

  • Wymiary:

    KP/BB-A-01-235-E
    Parametry wentylatorów w kurtynie
    Ilość wentylatorów 5
    Napięcie [V] 230 400
    Moc silnika [kW] 0,13 0,12
    Prąd [A] 0,59  0,29
    Obroty [min-1] 1400 1410
    Wydajnosć powietrza i moc cieplna kurtyny z nagrzewnica elektryczną
    Wydatek powietrza [m3/h] 7250
    Stopnie mocy cieplnej [kW] 12 / 24 / 30
    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m 60
    Masa kurtyny
    Masa [kg] 110

  • Wymiary:

    KP/BB-A-01-235-Z
    Parametry wentylatorów w kurtynie
    Ilość wentylatorów 5
    Napięcie [V] 230 400
    Moc silnika [kW] 0,13 0,12
    Prąd [A] 0,59  0,29
    Obroty [min-1] 1400 1410
    Wydatek powietrza [m3/h] 7250
    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m 60
    Masa kurtyny
    Masa [kg] 110

  • Wymiary:

    KP/BB-A-02-110-W
    Parametry wentylatorów w kurtynie
    Ilość wentylatorów 2
    Napięcie [V] 230 400
    Moc silnika [kW] 0,20 0,18
    Prąd [A] 0,9  0,33
    Obroty [min-1] 1400 1350
    Moce cieplne kurtyny z nagrzewnicą wodną
    Wydatek powietrza [m3/h] 4000
    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]
    Parametry wody

    [OC]

    		 Temp. powietrza napływ. [OC] kW OC kPa
    90/70 5 26,1 23 6,0
    10 23,5 27 4,8
    15 21,0 30 4,0
    80/60 5 21,5 20 4,2
    10 19,1 23 3,3
    15 16,7 27 2,6
    70/50 5 17,2 17 2,8
    10 14,8 20 2,2
    15 12,6 24 1,8
    60/40 5 12,9 14 1,8
    10 10,8 17 1,3
    15 8,8 21 1,0
    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m 62
    Masa kurtyny
    Masa [kg] 59

  • Wymiary:

    KP/BB-A-02-110-E
    Parametry wentylatorów w kurtynie
    Ilość wentylatorów 2
    Napięcie [V] 230 400
    Moc silnika [kW] 0,20 0,18
    Prąd [A] 0,9  0,33
    Obroty [min-1] 1400 1350
    Wydajnosć powietrza i moc cieplna kurtyny z nagrzewnica elektryczną
    Wydatek powietrza [m3/h] 4000
    Stopnie mocy cieplnej [kW] 6 / 12 / 18
    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m 62
    Masa kurtyny
    Masa [kg] 59

  • Wymiary:

    KP/BB-A-02-110-Z
    Parametry wentylatorów w kurtynie
    Ilość wentylatorów 2
    Napięcie [V] 230 400
    Moc silnika [kW] 0,20 0,18
    Prąd [A] 0,9  0,33
    Obroty [min-1] 1400 1350
    Wydatek powietrza [m3/h] 4000
    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m  62
    Masa kurtyny
    Masa [kg] 59

  • Wymiary:

    KP/BB-A-02-165-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 3

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,20

    		 0,18

    Prąd [A]

    0,9

    		  0,33

    Obroty [min-1]

    1400

    1350



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    6000

    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]

    Parametry wody  [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    39,3

    23

    6,0

    10

    35,4

    27

    4,8

    20

    31,6

    30

    4,0

    80/60

    5

    32,3

    20

    4,2

    10

    28,7

    23

    3,3

    15

    25,1

    27

    2,6

    70/50

    5

    25,7

    17

    2,8

    10

    22,3

    20

    2,2

    15

    19,0

    24

    1,8

    60/40

    5

    19,5

    14

    1,8

    10

    16,3

    17

    1,3

    15

    13,3

    21

    1,0

    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 3m

    61

    Masa kurtyny

    Masa [kg]

    59

  • Wymiary:

    KP/BB-A-02-165-E

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    3

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,20

    		 0,18

    Prąd [A]

    0,9

    		  0,33

    Obroty [min-1]

    1400

    1350



    Wydajnosć powietrza i moc cieplna kurtyny z nagrzewnica elektryczną

    Wydatek powietrza [m3/h]

    6000
    Stopnie mocy cieplnej [kW] 9 / 18 / 27

    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 3m

    		 62

    Masa kurtyny

    Masa [kg]

    84

  • Wymiary:

    KP/BB-A-02-165-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    3

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,20

    		 0,18

    Prąd [A]

    0,9

    		  0,33

    Obroty [min-1]

    1400

    1350

    Wydatek powietrza [m3/h]

    6000

    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m 62

    Masa kurtyny

    Masa [kg]

    84

  • Wymiary:

    KP/BB-A-02-220-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 4

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,20

    		 0,18

    Prąd [A]

    0,9

    		  0,33

    Obroty [min-1]

    1400

    1350



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    8000

    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]

    Parametry wody

    [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    52,4

    23

    6,0

    10

    47,2

    27

    4,8

    15

    42,2

    30

    4,0

    80/60

    5

    43,1

    20

    4,2

    10

    38,3

    23

    3,3

    15

    33,6

    27

    2,6

    70/50

    5

    34,3

    17

    2,8

    10

    29,8

    20

    2,2

    15

    25,5

    24

    1,8

    60/40

    5

    26,1

    14

    1,8

    10

    21,8

    17

    1,3

    15

    17,8

    21

    1,0

    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 3m

    62

    Masa kurtyny

    Masa [kg]

    111

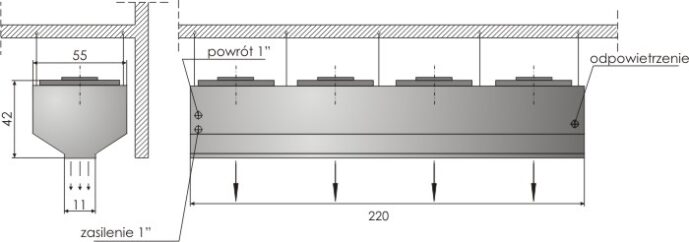

  • Wymiary:

    KP/BB-A-02-220-E

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    4

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,20

    		 0,18

    Prąd [A]

    0,9

    		  0,33

    Obroty [min-1]

    1400

    1350



    Wydajnosć powietrza i moc cieplna kurtyny z nagrzewnica elektryczną

    Wydatek powietrza [m3/h]

    8000
    Stopnie mocy cieplnej [kW] 12 / 24 / 36

    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 3m

    		 62

    Masa kurtyny

    Masa [kg]

    111

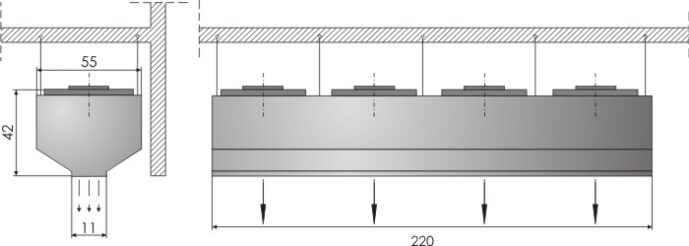

  • Wymiary:

    KP/BB-A-02-220-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    4

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,20

    		 0,18

    Prąd [A]

    0,9

    		  0,33

    Obroty [min-1]

    1400

    1350

    Wydatek powietrza [m3/h]

    8000

    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m  62

    Masa kurtyny

    Masa [kg]

    111

  • Wymiary:

    KP/BB-A-02-275-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 5

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,20

    		 0,18

    Prąd [A]

    0,9

    		  0,33

    Obroty [min-1]

    1400

    1350



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    10000

    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]

    Parametry wody [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    65,5

    23

    6,0

    10

    59,1

    27

    4,8

    15

    52,8

    30

    4,0

    80/60

    5

    53,9

    20

    4,2

    10

    47,9

    23

    3,3

    15

    42,0

    27

    2,6

    70/50

    5

    42,9

    17

    2,8

    10

    37,3

    20

    2,2

    15

    31,8

    24

    1,8

    60/40

    5

    32,5

    14

    1,8

    10

    27,3

    17

    1,3

    15

    22,3

    21

    1,0

    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 3m

    62

    Masa kurtyny

    Masa [kg]

    137

  • Wymiary:

    KP/BB-A-02-275-E

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    5

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,20

    		 0,18

    Prąd [A]

    0,9

    		  0,33

    Obroty [min-1]

    1400

    1350



    Wydajnosć powietrza i moc cieplna kurtyny z nagrzewnica elektryczną

    Wydatek powietrza [m3/h]

    10000
    Stopnie mocy cieplnej [kW] 15 / 30 / 49

    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 3m

    		 62

    Masa kurtyny

    Masa [kg]

    137

  • Wymiary:

    KP/BB-A-02-275-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    5

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,20

    		 0,18

    Prąd [A]

    0,9

    		  0,33

    Obroty [min-1]

    1400

    1350

    Wydatek powietrza [m3/h]

    10000

    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m  62

    Masa kurtyny

    Masa [kg]

    137

  • Wymiary:

    KP/BB-A-1-120-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 2

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,31

    		 0,28

    Prąd [A]

    1,35

    		  0,47

    Obroty [min-1]

    1320

    1250



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    6500

    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]

    Parametry wody [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    31,5

    18

    1,0

    10

    28,2

    22

    0,9

    15

    25,5

    25

    0,8

    80/60

    5

    25,5

    16

    0,8

    10

    22,8

    20

    0,7

    15

    20,2

    24

    0,6

    70/50

    5

    20,3

    14

    0,6

    10

    17,7

    17

    0,4

    15

    15,3

    21

    0,3

    60/40

    5

    15,3

    11

    0,2

    10

    12,9

    15

    0,1

    15

    10,7

    19

    0,1

    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 5m

    60

    Masa kurtyny

    Masa [kg]

    102

  • Wymiary:

    KP/BB-A-1-120-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    2

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,31

    		 0,28

    Prąd [A]

    1,35

    		  0,47

    Obroty [min-1]

    1320

    1250

    Wydatek powietrza [m3/h]

    6500

    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 5m  60

    Masa kurtyny

    Masa [kg]

    102

  • Wymiary:

    KP/BB-A-1-180-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 3

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,31

    		 0,28

    Prąd [A]

    1,35

    		  0,47

    Obroty [min-1]

    1320

    1250



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    9750

    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]

    Parametry wody [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    56,0

    21

    3,0

    10

    51,0

    22

    2,6

    15

    46,2

    28

    2,2

    80/60

    5

    46,4

    18

    2,2

    10

    41,5

    22

    1,8

    15

    36,7

    26

    1,4

    70/50

    5

    36,9

    15

    1,5

    10

    32,3

    19

    1,2

    15

    27,8

    23

    1,0

    60/40

    5

    27,9

    13

    1,0

    10

    23,6

    17

    0,8

    15

    19,5

    20

    0,6

    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 5m

    60

    Masa kurtyny

    Masa [kg]

    102

  • Wymiary:

    KP/BB-A-1-180-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    3

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,31

    		 0,28

    Prąd [A]

    1,35

    		  0,47

    Obroty [min-1]

    1320

    1250

    Wydatek powietrza [m3/h]

    9750

    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 5m  62

    Masa kurtyny

    Masa [kg]

    102

  • Wymiary:

    KP/BB-A-1-240-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 4

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,31

    		 0,28

    Prąd [A]

    1,35

    		  0,47

    Obroty [min-1]

    1320

    1250



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    13000

    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]

    Parametry wody [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    84,8

    23

    7,5

    10

    77,1

    27

    6,8

    15

    69,5

    30

    6,0

    80/60

    5

    69,9

    20

    6,0

    10

    62,6

    23

    4,4

    15

    55,4

    27

    3,5

    70/50

    5

    55,7

    17

    3,5

    10

    48,7

    20

    3,0

    15

    42,0

    24

    2,3

    60/40

    5

    42,3

    14

    2,3

    10

    35,8

    18

    1,8

    15

    29,2

    21

    1,4

    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 5m

    60

    Masa kurtyny

    Masa [kg]

    132

  • Wymiary:

    KP/BB-A-1-240-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    4

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,31

    		 0,28

    Prąd [A]

    1,35

    		  0,47

    Obroty [min-1]

    1320

    1250

    Wydatek powietrza [m3/h]

    13000

    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 5m  60

    Masa kurtyny

    Masa [kg]

    132

  • Wymiary:

    KP/BB-A-2-130-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 2

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,61

    		 0,54

    Prąd [A]

    2,8

    		  1,05

    Obroty [min-1]

    1310

    1360



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    11000

    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]

    Parametry wody [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    49,0

    17

    1,2

    10

    45,2

    21

    1,1

    15

    40,6

    25

    1,0

    80/60

    5

    40,8

    15

    1,0

    10

    36,5

    19

    0,9

    15

    32,3

    23

    0,8

    70/50

    5

    32,4

    13

    0,8

    10

    28,3

    17

    0,7

    15

    24,3

    21

    0,6

    60/40

    5

    24,5

    11

    0,6

    10

    20,6

    15

    0,5

    15

    17,0

    19

    0,4

    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 5m

    66

    Masa kurtyny

    Masa [kg]

    88

  • Wymiary:

    KP/BB-A-2-130-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    2

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,61

    		 0,54

    Prąd [A]

    2,8

    		  1,05

    Obroty [min-1]

    1310

    1360

    Wydatek powietrza [m3/h]

    11000

    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 5m  66

    Masa kurtyny

    Masa [kg]

    88

  • Wymiary:

    KP/BB-A-2-195-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 3

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,61

    		 0,54

    Prąd [A]

    2,8

    		  1,05

    Obroty [min-1]

    1310

    1360



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    16500

    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]

    Parametry wody[OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    89,6

    20

    5,0

    10

    81,4

    24

    4,3

    15

    73,3

    28

    3,2

    80/60

    5

    73,7

    17

    3,2

    10

    65,9

    21

    2,7

    15

    58,2

    25

    2,4

    70/50

    5

    58,5

    15

    2,4

    10

    51,2

    18

    1,9

    15

    44,1

    22

    1,5

    60/40

    5

    44,3

    12

    1,5

    10

    37,5

    16

    1,2

    15

    30,9

    20

    0,9

    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 5m

    66

    Masa kurtyny

    Masa [kg]

    129

  • Wymiary:

    KP/BB-A-2-195-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    3

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,61

    		 0,54

    Prąd [A]

    2,8

    		  1,05

    Obroty [min-1]

    1310

    1360

    Wydatek powietrza [m3/h]

    16500

    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 5m  66

    Masa kurtyny

    Masa [kg]

    129

  • Wymiary:

    KP/BB-A-2-260-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 4

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,61

    		 0,54

    Prąd [A]

    2,8

    		  1,05

    Obroty [min-1]

    1310

    1360



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    22000

    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]

    Parametry wody [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    125,8

    21

    11,5

    10

    114,2

    24

    9,3

    15

    103,0

    28

    8,0

    80/60

    5

    103,0

    18

    8,0

    10

    92,6

    22

    7,6

    15

    81,8

    25

    5,5

    70/50

    5

    82,3

    15

    5,5

    10

    72,0

    19

    4,5

    15

    62,1

    23

    3,8

    60/40

    5

    62,4

    13

    3,9

    10

    52,7

    16

    2,6

    15

    43,5

    20

    2,0

    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 5m

    66

    Masa kurtyny

    Masa [kg]

    168

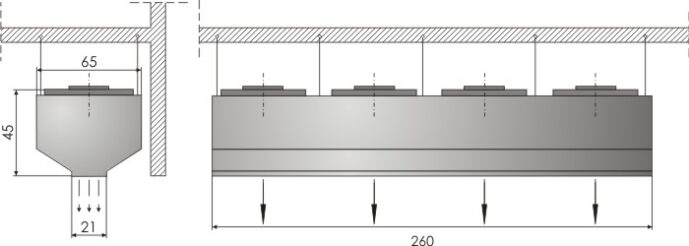

  • Wymiary:

    KP/BB-A-2-260-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    4

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,61

    		 0,54

    Prąd [A]

    2,8

    		  1,05

    Obroty [min-1]

    1310

    1360

    Wydatek powietrza [m3/h]

    22000

    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 5m  66

    Masa kurtyny

    Masa [kg]

    168

  • Wymiary:

    KP/BB-A-3-140-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 2

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,78

    		 0,79

    Prąd [A]

    3,4

    		 1,45

    Obroty [min-1]

    1310

    1330



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    15600

    Moc cieplna [kW], temperatura powietrza wypływającego [oC]

    oraz opory przepływu wody [kPa]

    Parametry wody

    [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    64,2

    16

    2,2

    10

    58,2

    20

    1,8

    15

    52,4

    24

    1,5

    80/60

    5

    52,6

    14

    1,5

    10

    47,1

    18

    1,3

    15

    41,6

    22

    1,0

    70/50

    5

    41,7

    12

    1,0

    10

    36,4

    16

    0,9

    15

    31,4

    20

    0,8

    60/40

    5

    31,5

    10

    0,8

    10

    26,6

    14

    0,6

    15

    21,9

    19

    0,5



    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 5m

    67

    Masa kurtyny

    Masa [kg]

    105

  • Wymiary:

    KP/BB-A-3-140-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    2

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,78

    		 0,79

    Prąd [A]

    3,4

    		  1,45

    Obroty [min-1]

    1310

    1330

    Wydatek powietrza [m3/h]

    15600





    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 5m  67

    Masa kurtyny

    Masa [kg]

    105

  • Wymiary:

    KP/BB-A-3-210-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 3

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,78

    		 0,79

    Prąd [A]

    3,4

    		 1,45

    Obroty [min-1]

    1310

    1330



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    23200

    Moc cieplna [kW], temperatura powietrza wypływającego [oC]

    oraz opory przepływu wody [kPa]

    Parametry wody

    [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    115,0

    19

    8,0

    10

    104,6

    23

    6,1

    15

    94,2

    27

    5,3

    80/60

    5

    94,6

    16

    5,2

    10

    84,6

    20

    4,3

    15

    74,8

    24

    3,3

    70/50

    5

    75,1

    14

    3,1

    10

    65,7

    18

    2,7

    15

    56,6

    22

    2,2

    60/40

    5

    56,8

    12

    2,2

    10

    48,0

    16

    1,6

    15

    39,6

    20

    1,2



    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 5m

    67

    Masa kurtyny

    Masa [kg]

    151

  • Wymiary:

    KP/BB-A-3-210-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    3

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,78

    		 0,79

    Prąd [A]

    3,4

    		  1,45

    Obroty [min-1]

    1310

    1330

    Wydatek powietrza [m3/h]

    23200





    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 5m  67

    Masa kurtyny

    Masa [kg]

    151

  • Wymiary:

    KP/BB-A-3-280-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 4

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,78

    		 0,79

    Prąd [A]

    3,4

    		 1,45

    Obroty [min-1]

    1310

    1330



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    31200

    Moc cieplna [kW], temperatura powietrza wypływającego [oC]

    oraz opory przepływu wody [kPa]

    Parametry wody

    [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    173,9

    20

    19,5

    10

    158,0

    24

    16,0

    15

    142,2

    28

    13,5

    80/60

    5

    143,1

    18

    13,4

    10

    127,9

    21

    11,8

    15

    113,2

    25

    9,1

    70/50

    5

    113,0

    15

    9,0

    10

    99,6

    19

    8,4

    15

    85,7

    23

    6,5

    60/40

    5

    86,2

    13

    6,4

    10

    72,9

    16

    4,3

    15

    60,1

    20

    3,4



    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 5m

    67

    Masa kurtyny

    Masa [kg]

    199

  • Wymiary:

    KP/BB-A-3-280-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    4

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,78

    		 0,79

    Prąd [A]

    3,4

    		  1,45

    Obroty [min-1]

    1310

    1330

    Wydatek powietrza [m3/h]

    31200





    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 5m  67

    Masa kurtyny

    Masa [kg]

    199

  • Wymiary:

    KP/BB-B-01-150-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    2

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,13

    		 0,12

    Prąd [A]

    0,59

    		  0,29

    Obroty [min-1]

    1400

    1410



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    2900

    Moc cieplna [kW], temperatura powietrza wypływającego [oC]

    oraz opory przepływu wody [kPa]

    Parametry wody

    [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    23,0

    27

    3,8

    10

    20,8

    30

    3,0

    15

    18,5

    33

    2,5

    80/60

    5

    19,1

    23

    2,6

    10

    16,9

    26

    2,0

    15

    14,8

    30

    1,7

    70/50

    5

    15,1

    19

    1,7

    10

    13,2

    23

    1,4

    15

    11,2

    26

    1,2

    60/40

    5

    11,5

    16

    1,3

    10

    9,6

    19

    0,8

    15

    7,9

    23

    0,6



    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 3m

    60

    Masa kurtyny

    Masa [kg]

    65

  • Wymiary:

    KP/BB-B-01-150-E

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    2

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,13

    		 0,12

    Prąd [A]

    0,59

    		  0,29

    Obroty [min-1]

    1400

    1410



    Wydajnosć powietrza i moc cieplna kurtyny z nagrzewnica elektryczną

    Wydatek powietrza [m3/h]

    2900
    Stopnie mocy cieplnej [kW] 3 / 9 / 12



    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 3m

    		 60

    Masa kurtyny

    Masa [kg]

    65

  • Wymiary:

    KP/BB-B-01-150-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    4

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,13

    		 0,12

    Prąd [A]

    0,59

    		  0,29

    Obroty [min-1]

    1400

    1410

    Wydatek powietrza [m3/h]

    2900





    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m 60

    Masa kurtyny

    Masa [kg]

    150

  • Wymiary:

    KP/BB-B-02-150-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 2

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,20

    		 0,18

    Prąd [A]

    0,9

    		  0,33

    Obroty [min-1]

    1400

    1350



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    4000

    Moc cieplna [kW], temperatura powietrza wypływającego [oC]

    oraz opory przepływu wody [kPa]

    Parametry wody

    [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    33,0

    28

    7,5

    10

    29,8

    31

    5,5

    15

    26,6

    34

    5,0

    80/60

    5

    27,2

    24

    5,0

    10

    24,2

    27

    4,2

    15

    21,3

    30

    3,5

    70/50

    5

    21,7

    20

    3,6

    10

    18,9

    23

    2,8

    15

    16,2

    26

    2,1

    60/40

    5

    16,5

    16

    2,2

    10

    13,9

    20

    1,8

    15

    11,4

    23

    1,3



    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 3m

    62

    Masa kurtyny

    Masa [kg]

    73

  • Wymiary:

    KP/BB-B-02-150-E

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    2

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,20

    		 0,18

    Prąd [A]

    0,9

    		  0,33

    Obroty [min-1]

    1400

    1350



    Wydajnosć powietrza i moc cieplna kurtyny z nagrzewnica elektryczną

    Wydatek powietrza [m3/h]

    4000
    Stopnie mocy cieplnej [kW] 6 / 12 / 18



    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 3m

    		 62

    Masa kurtyny

    Masa [kg]

    73

  • Wymiary:

    KP/BB-B-02-150-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    2

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,20

    		 0,18

    Prąd [A]

    0,9

    		  0,33

    Obroty [min-1]

    1400

    1350

    Wydatek powietrza [m3/h]

    4000





    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 3m  62

    Masa kurtyny

    Masa [kg]

    73

  • Wymiary:

    KP/BB-B-1-200-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 2

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,31

    		 0,28

    Prąd [A]

    1,35

    		  0,47

    Obroty [min-1]

    1320

    1250



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    6500

    Moc cieplna [kW], temperatura powietrza wypływającego [oC]

    oraz opory przepływu wody [kPa]

    Parametry wody

    [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    49,2

    26

    2,7

    10

    44,7

    29

    2,3

    15

    40,3

    33

    1,9

    80/60

    5

    40,6

    22

    1,9

    10

    36,4

    26

    1,6

    15

    32,2

    29

    1,3

    70/50

    5

    32,4

    19

    1,3

    10

    28,4

    22

    1,0

    15

    24,5

    26

    0,8

    60/40

    5

    24,7

    15

    0,8

    10

    20,9

    19

    0,6

    15

    17,3

    22

    0,5



    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 5m

    60

    Masa kurtyny

    Masa [kg]

    102

  • Wymiary:

    KP/BB-B-1-200-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    2

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,31

    		 0,28

    Prąd [A]

    1,35

    		  0,47

    Obroty [min-1]

    1320

    1250

    Wydatek powietrza [m3/h]

    6500





    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 5m  60

    Masa kurtyny

    Masa [kg]

    102

  • Wymiary:

    KP/BB-B-1-300-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 3

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,31

    		 0,28

    Prąd [A]

    1,35

    		  0,47

    Obroty [min-1]

    1320

    1250



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    9750

    Moc cieplna [kW], temperatura powietrza wypływającego [oC]

    oraz opory przepływu wody [kPa]

    Parametry wody

    [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    86,0

    28

    9,0

    10

    78,3

    33

    8,0

    15

    70,7

    36

    6,5

    80/60

    5

    71,3

    25

    6,5

    10

    63,9

    28

    5,3

    15

    56,6

    32

    4,8

    70/50

    5

    57,7

    21

    4,6

    10

    50,0

    24

    4,0

    15

    43,2

    28

    2,9

    60/40

    5

    43,5

    17

    2,9

    10

    36,2

    20

    9,3

    15

    36,0

    24

    1,8



    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 5m

    60

    Masa kurtyny

    Masa [kg]

    149

  • Wymiary:

    KP/BB-B-1-300-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    3

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,31

    		 0,28

    Prąd [A]

    1,35

    		  0,47

    Obroty [min-1]

    1320

    1250

    Wydatek powietrza [m3/h]

    9750





    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 5m  60

    Masa kurtyny

    Masa [kg]

    149

  • Wymiary:

    KP/BB-B-2-200-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 2

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,61

    		 0,54

    Prąd [A]

    2,8

    		  1,05

    Obroty [min-1]

    1310

    1360



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    11000

    Moc cieplna [kW], temperatura powietrza wypływającego [oC]

    oraz opory przepływu wody [kPa]

    Parametry wody

    [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    73,2

    23

    3,2

    10

    66,5

    27

    2,8

    15

    60,0

    31

    2,4

    80/60

    5

    60,4

    20

    2,5

    10

    54,0

    24

    2,2

    15

    47,8

    27

    1,7

    70/50

    5

    48,1

    17

    1,7

    10

    42,1

    21

    1,3

    15

    36,3

    24

    1,0

    60/40

    5

    36,5

    14

    1,0

    10

    30,9

    18

    0,9

    15

    25,5

    21

    0,8



    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 5m

    66

    Masa kurtyny

    Masa [kg]

    117

  • Wymiary:

    KP/BB-A-2-196-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    2

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,61

    		 0,54

    Prąd [A]

    2,8

    		  1,05

    Obroty [min-1]

    1310

    1360

    Wydatek powietrza [m3/h]

    11000





    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 5m  66

    Masa kurtyny

    Masa [kg]

    117

  • Wymiary:

    KP/BB-B-2-300-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 3

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,61

    		 0,54

    Prąd [A]

    2,8

    		  1,05

    Obroty [min-1]

    1310

    1360



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    16500

    Moc cieplna [kW], temperatura powietrza wypływającego [oC]

    oraz opory przepływu wody [kPa]

    Parametry wody

    [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    128,8

    27

    14,0

    10

    117,1

    30

    12,5

    15

    105,6

    33

    8,9

    80/60

    5

    106,4

    23

    9,0

    10

    95,3

    26

    8,0

    15

    84,4

    30

    6,5

    70/50

    5

    85,0

    19

    6,4

    10

    74,5

    23

    4,8

    15

    66,4

    26

    4,3

    60/40

    5

    64,7

    16

    4,2

    10

    54,9

    19

    3,0

    15

    45,4

    23

    2,4



    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 5m

    66

    Masa kurtyny

    Masa [kg]

    170

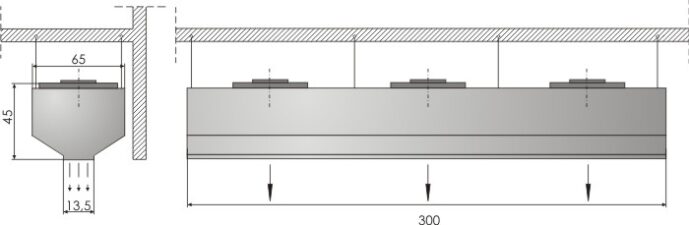

  • Wymiary:

    KP/BB-B-2-300-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    3

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,61

    		 0,54

    Prąd [A]

    2,8

    		  1,05

    Obroty [min-1]

    1310

    1360

    Wydatek powietrza [m3/h]

    16500





    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 5m  66

    Masa kurtyny

    Masa [kg]

    170

  • Wymiary:

    KP/BB-B-3-200-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 2

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,78

    		 0,79

    Prąd [A]

    3,4

    		 1,45

    Obroty [min-1]

    1310

    1330



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    15600

    Moc cieplna [kW], temperatura powietrza wypływającego [oC]

    oraz opory przepływu wody [kPa]

    Parametry wody

    [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    88,9

    21

    5,1

    10

    80,8

    24

    4,0

    15

    72,8

    28

    3,4

    80/60

    5

    73,2

    18

    3,3

    10

    65,5

    22

    2,8

    15

    57,9

    25

    2,4

    70/50

    5

    58,2

    15

    2,4

    10

    50,9

    19

    1,9

    15

    43,9

    23

    1,6

    60/40

    5

    44,1

    13

    1,5

    10

    37,3

    17

    1,4

    15

    38,0

    20

    1,0



    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 5m

    67

    Masa kurtyny

    Masa [kg]

    131

  • Wymiary:

    KP/BB-B-3-200-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    2

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,78

    		 0,79

    Prąd [A]

    3,4

    		  1,45

    Obroty [min-1]

    1310

    1330

    Wydatek powietrza [m3/h]

    15600





    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 5m  67

    Masa kurtyny

    Masa [kg]

    131

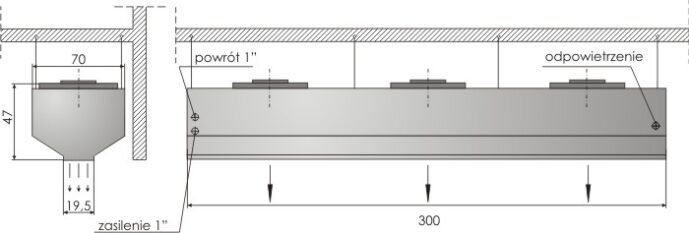

  • Wymiary:

    KP/BB-B-3-300-W

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    		 3

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,78

    		 0,79

    Prąd [A]

    3,4

    		 1,45

    Obroty [min-1]

    1310

    1330



    Moce cieplne kurtyny z nagrzewnicą wodną

    Wydatek powietrza [m3/h]

    23200

    Moc cieplna [kW], temperatura powietrza wypływającego [oC]
    oraz opory przepływu wody [kPa]

    Parametry wody

    [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    156,0

    24

    19,0

    10

    142,2

    27

    15,5

    15

    128,2

    31

    13,0

    80/60

    5

    129,0

    20

    13,0

    10

    115,4

    24

    11,6

    15

    102,2

    27

    9,0

    70/50

    5

    102,0

    17

    8,9

    10

    90,0

    21

    8,0

    15

    77,7

    24

    6,1

    60/40

    5

    78,1

    14

    6,1

    10

    66,1

    18

    4,2

    15

    54,6

    22

    3,3



    Głośność pracy kurtyny [dB(A)]

    Głośność z odległości 5m

    67

    Masa kurtyny

    Masa [kg]

    188

  • Wymiary:

    KP/BB-B-3-300-Z

    Parametry wentylatorów w kurtynie

    Ilość wentylatorów

    3

    Napięcie [V]

    230

    400

    Moc silnika [kW]

    0,78

    		 0,79

    Prąd [A]

    3,4

    		  1,45

    Obroty [min-1]

    1310

    1330

    Wydatek powietrza [m3/h]

    23200





    Głośność pracy kurtyny [dB(A)]
    Głośność z odległości 5m  67

    Masa kurtyny

    Masa [kg]

    188

Pliki do pobrania

Karta Katalogowa KP/BB
pdf
1,02MB
Książka Wyrobu KP/BB
pdf
0,6MB
Bloki AutoCAD KP/BB
zip
1,36MB
Wzór deklaracji KP/BB
pdf
0,1MB
Wzór deklaracji KP/BB AB
pdf
0,1MB
Automatyka i sterowanie kurtyn powietrznych
pdf
2,37MB

Inne z tej kategorii

Kurtyny powietrzne SMART

Kurtyny powietrzne SILVER

Kurtyny powietrzne SILVER-PRO współpracujące z pompami ciepła

Kurtyny powietrzne SILVER-DX współpracujące z pompami ciepła

Kurtyny powietrzne GOLD

Kurtyny powietrzne KP/BB ECONOMIC

Kurtyny powietrzne KP/BN

Kurtyny powietrzne KP/DB

Cenimy prywatność użytkowników

Używamy plików cookie, aby poprawić jakość przeglądania, wyświetlać reklamy lub treści dostosowane do indywidualnych potrzeb użytkowników oraz analizować ruch na stronie. Kliknięcie przycisku „Akceptuj wszystkie” oznacza zgodę na wykorzystywanie przez nas plików cookie.
