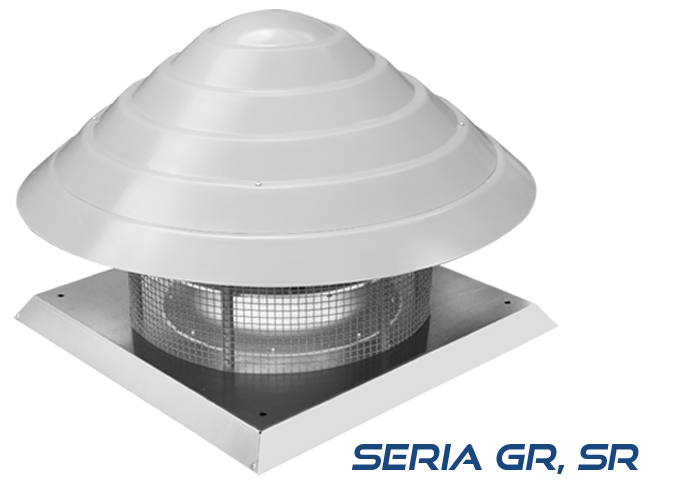

Wentylatory dachowe WDH – seria GR i SR

  1. Strona główna
  2. Produkty
  3. Wentylatory
  4. Wentylatory dachowe WDH – seria GR i SR

Wentylatory WDH spełniają wymagania UE dotyczące efektywności energetycznej wentylatorów i systemów wentylacyjnych. Wentylatory wyróżniają się sprawnością, wydajnością powietrza i rozszerzonymi możliwościami dostosowania wydajności powietrza i głośności pracy do bieżących potrzeb.

Wentylatory WDH z poziomym wypływem powietrza mogą być stosowane w różnych miejscach wymagających stałej mechanicznie wymuszonej wymiany powietrza np. w halach produkcyjnych, magazynach, pawilonach handlowych, sklepach, biurach itp.
Usuwane zużyte powietrze może być zanieczyszczone oparami i gazami korodującymi oraz zanieczyszczone pyłami w granicach dopuszczalnych przepisami ze względu na ochronę środowiska.

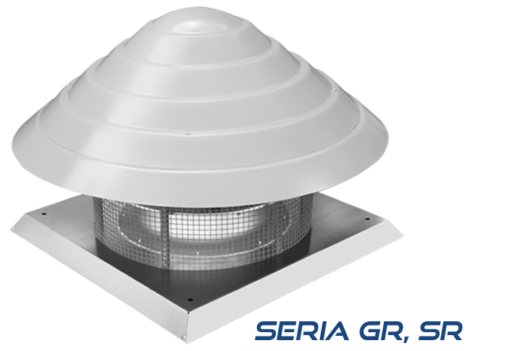

Opis produktu

Typoszeregi wentylatorów dachowych:

WDH – wentylatory z poziomym wypływem – 6 wielkości od 31 do 56.

Wentylatory składają się z:

  • wysokosprawnego wirnika o wysokiej wytrzymałości z wbudowanym silnikiem elektrycznym;
  • obudowy wykonanej  z laminatu;
  • podstawy wykonanej z blachy stalowej ocynkowanej.

Wentylatory są przystosowane do zamocowania na podstawach uniwersalnych PU lub podstawach uniwersalnych tłumiących PUT.

Warunki pracy

Seria GR
  • (EC/J) jednofazowymi elektronicznie komutowanymi o klasie ochrony IP54 dla wielkości 31
  • (EC/T) trójfazowymi elektronicznie komutowanymi o klasie ochrony IP55 dla wielkości 35; 40; 45; 50; 56
Seria SR
  • (EC/J) jednofazowymi elektronicznie komutowanymi o klasie ochrony IP54 dla wielkości 31
  • (EC/T) trójfazowymi elektronicznie komutowanymi o klasie ochrony IP54 dla wielkości 35; 40; 45; 50; 56

Wentylatory dachowe WDH z poziomym wypływem powietrza przeznaczone są do wentylacji hal produkcyjnych, magazynów, pawilonów handlowych, sklepów, biur oraz innych obiektów przemysłowych, usługowych i użyteczności publicznej.

Urządzenia przeznaczone są do transportu powietrza oraz powietrza zawierającego typowe zanieczyszczenia występujące w instalacjach wentylacji ogólnej. Transportowane medium nie może zawierać substancji powodujących korozję elementów wentylatora ani uszkodzenie zastosowanych materiałów i powłok ochronnych.

Dane techniczne Dobór urządzeń Materiały do pobrania

Dane techniczne

  • WDH-31-GR-EC/J
  • WDH-35-GR-EC/T
  • WDH-40-GR-EC/T
  • WDH-45-GR-EC/T
  • WDH-50-GR-EC/T
  • WDH-56-GR-EC/T
  • WDH-31-SR-EC/J
  • WDH-35-SR-EC/T
  • WDH-40-SR-EC/T
  • WDH-45-SR-EC/T
  • WDH-50-SR-EC/T
  • WDH-56-SR-EC/T

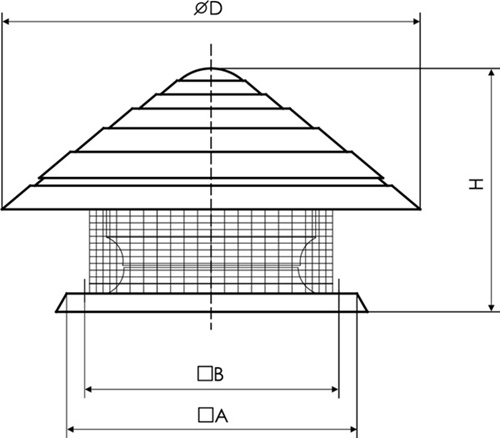

  • Wymiary:

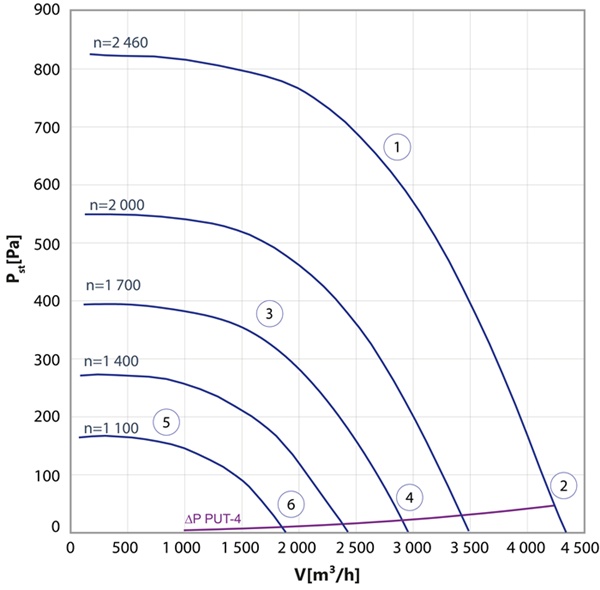

    Charakterystyka:

    WDH-31-GR-EC/J
    ØD [mm] A [mm] B [mm]  H [mm] Masa [kg]
    675 552 480 401 17,5

    Typ silnika i wirnika

    GR-31

    Zasilanie

    		 1~230V/50Hz

    Moc silnika [kW]

    0,78

    Prąd [A]

    3,9

    Prędkość obrotowa [obr./min]

    2 460

    Temperatura maksymalna

    +40

    Zgodność z normami

    ErP 2026, CE
    Głośność pracy Lp [dB(A)]
    Punkt pracy Od strony wylotu powietrza* Od strony wlotu powietrza**
    dla wentylatora na podstawie PU dla wentylatora na podstawie PUT
    R=1 m R=5 m R=1 m R=5 m R=1 m R=5 m
    1 65 51 66 60 54 48
    2 70 56 71 65 59 53
    3 59 45 60 54 48 42
    4 60 46 61 55 49 43
    5 44 30 45 39 33 27
    6 50 36 51 45 39 33

    * Głośność w dB(A) – poziom ciśnienia akustycznego od strony wylotu powietrza, w polu swobodnym z uwzględnieniem współczynnika kierunkowego Q=2 i odległości od wentylatora podanych w tabeli.
    ** Głośność w dB(A) – poziom ciśnienia akustycznego od strony wlotu powietrza z uwzględnieniem zdolności pochłaniania pomieszczenia A=100 m2 , współczynnika kierunkowego Q=2 i odległości od wlotu powietrza podanych w tabeli.



  • Wymiary:

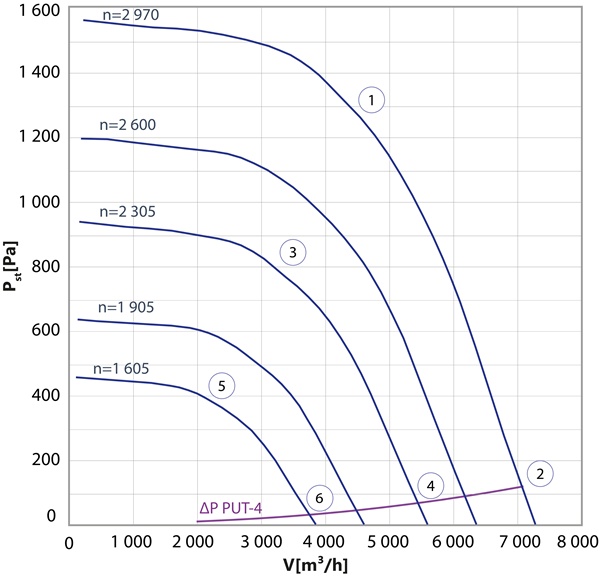

    Charakterystyka:

    WDH-35-GR-EC/T
    ØD [mm] A [mm] B [mm]  H [mm] Masa [kg]
    855 552 480 468 23,0

    Typ silnika i wirnika

    GR-35

    Zasilanie

    		 3~400V/50Hz

    Moc silnika [kW]

    2,5

    Prąd [A]

    4

    Prędkość obrotowa [obr./min]

    2 970

    Temperatura maksymalna

    +50

    Zgodność z normami

    ErP 2026, CE
    Głośność pracy Lp [dB(A)]
    Punkt pracy Od strony wylotu powietrza* Od strony wlotu powietrza**
    dla wentylatora na podstawie PU dla wentylatora na podstawie PUT
    R=1 m R=5 m R=1 m R=5 m R=1 m R=5 m
    1 72 58 73 67 61 55
    2 80 66 81 75 69 63
    3 66 52 67 61 55 49
    4 73 59 74 68 62 56
    5 57 43 58 52 46 40
    6 64 50 65 59 53 47

    * Głośność w dB(A) – poziom ciśnienia akustycznego od strony wylotu powietrza, w polu swobodnym z uwzględnieniem współczynnika kierunkowego Q=2 i odległości od wentylatora podanych w tabeli.
    ** Głośność w dB(A) – poziom ciśnienia akustycznego od strony wlotu powietrza z uwzględnieniem zdolności pochłaniania pomieszczenia A=100 m2 , współczynnika kierunkowego Q=2 i odległości od wlotu powietrza podanych w tabeli.



  • Wymiary:

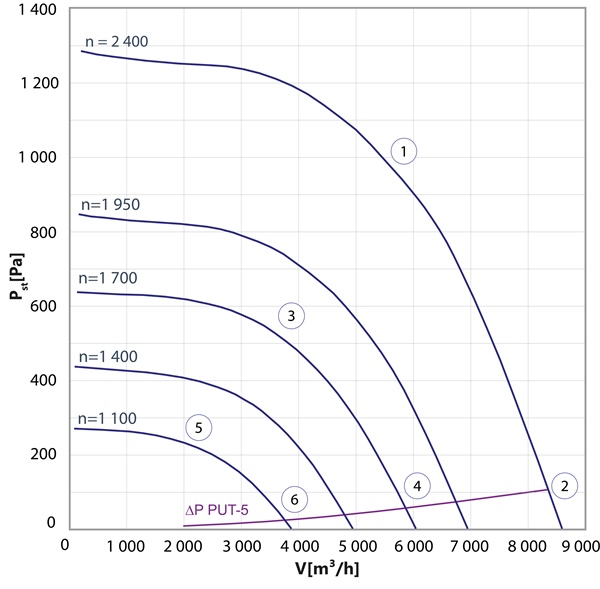

    Charakterystyka:

    WDH-40-GR-EC/T
    ØD [mm] A [mm] B [mm]  H [mm] Masa [kg]
    855 632 560 491 26,0

    Typ silnika i wirnika

    GR-40

    Zasilanie

    		 3~400V/50Hz

    Moc silnika [kW]

    2,4

    Prąd [A]

    3,9

    Prędkość obrotowa [obr./min]

    2400

    Temperatura maksymalna

    +40

    Zgodność z normami

    ErP 2026, CE



    Głośność pracy Lp [dB(A)]
    Punkt pracy Od strony wylotu powietrza* Od strony wlotu powietrza**
    dla wentylatora na podstawie PU dla wentylatora na podstawie PUT
    R=1 m R=5 m R=1 m R=5 m R=1 m R=5 m
    1 73 59 74 68 62 56
    2 80 66 81 75 69 63
    3 65 51 66 60 54 48
    4 71 57 72 66 60 54
    5 49 35 50 44 38 32
    6 60 46 61 55 49 43

    * Głośność w dB(A) – poziom ciśnienia akustycznego od strony wylotu powietrza, w polu swobodnym z uwzględnieniem współczynnika kierunkowego Q=2 i odległości od wentylatora podanych w tabeli.
    ** Głośność w dB(A) – poziom ciśnienia akustycznego od strony wlotu powietrza z uwzględnieniem zdolności pochłaniania pomieszczenia A=100 m2 , współczynnika kierunkowego Q=2 i odległości od wlotu powietrza podanych w tabeli.



  • Wymiary:

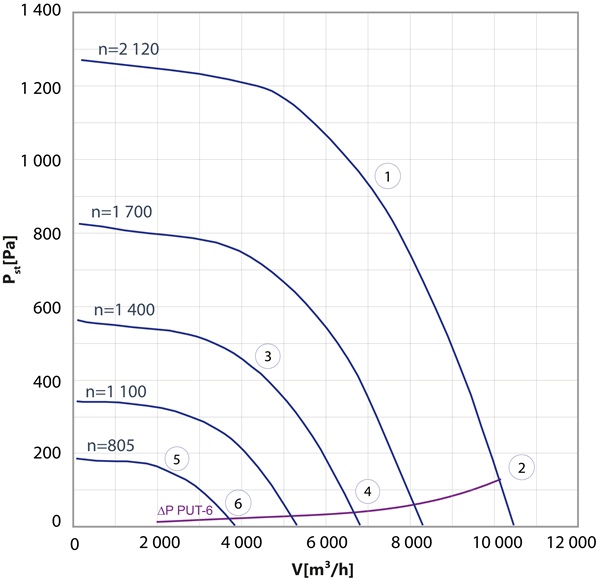

    Charakterystyka:

    WDH-45-GR-EC/T
    ØD [mm] A [mm] B [mm]  H [mm] Masa [kg]
    855 702 630 530 30,5

    Typ silnika i wirnika

    GR-45

    Zasilanie

    		 3~400V/50Hz

    Moc silnika [kW]

    2,9

    Prąd [A]

    4,8

    Prędkość obrotowa [obr./min]

    2 120

    Temperatura maksymalna

    +40

    Zgodność z normami

    ErP 2026, CE
    Głośność pracy Lp [dB(A)]
    Punkt pracy Od strony wylotu powietrza* Od strony wlotu powietrza**
    dla wentylatora na podstawie PU dla wentylatora na podstawie PUT
    R=1 m R=5 m R=1 m R=5 m R=1 m R=5 m
    1 73 59 74 68 62 56
    2 81 67 82 76 70 64
    3 62 48 63 57 51 45
    4 76 62 77 71 65 59
    5 48 34 49 43 37 31
    6 56 42 57 51 45 39

    * Głośność w dB(A) – poziom ciśnienia akustycznego od strony wylotu powietrza, w polu swobodnym z uwzględnieniem współczynnika kierunkowego Q=2 i odległości od wentylatora podanych w tabeli.
    ** Głośność w dB(A) – poziom ciśnienia akustycznego od strony wlotu powietrza z uwzględnieniem zdolności pochłaniania pomieszczenia A=100 m2 , współczynnika kierunkowego Q=2 i odległości od wlotu powietrza podanych w tabeli.

  • Wymiary:

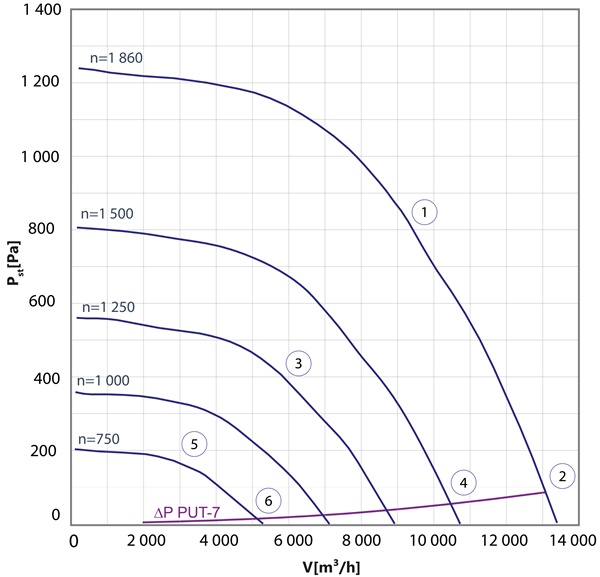

    Charakterystyka:

    WDH-50-GR-EC/T
    ØD [mm] A [mm] B [mm]  H [mm] Masa [kg]
    1220 782 710 568 46,5

    Typ silnika i wirnika

    GR-50

    Zasilanie

    		 3~400V/50Hz

    Moc silnika [kW]

    3,5

    Prąd [A]

    5,6

    Prędkość obrotowa [obr./min]

    1 860

    Temperatura maksymalna

    +55

    Zgodność z normami

    ErP 2026, CE



    Głośność pracy Lp [dB(A)]
    Punkt pracy Od strony wylotu powietrza* Od strony wlotu powietrza**
    dla wentylatora na podstawie PU dla wentylatora na podstawie PUT
    R=1 m R=5 m R=1 m R=5 m R=1 m R=5 m
    1 73 59 74 68 62 56
    2 79 65 80 74 68 62
    3 63 49 64 58 52 46
    4 70 56 71 65 59 53
    5 49 35 50 44 38 32
    6 55 41 56 50 44 38

    * Głośność w dB(A) – poziom ciśnienia akustycznego od strony wylotu powietrza, w polu swobodnym z uwzględnieniem współczynnika kierunkowego Q=2 i odległości od wentylatora podanych w tabeli.
    ** Głośność w dB(A) – poziom ciśnienia akustycznego od strony wlotu powietrza z uwzględnieniem zdolności pochłaniania pomieszczenia A=100 m2 , współczynnika kierunkowego Q=2 i odległości od wlotu powietrza podanych w tabeli.

  • Wymiary:

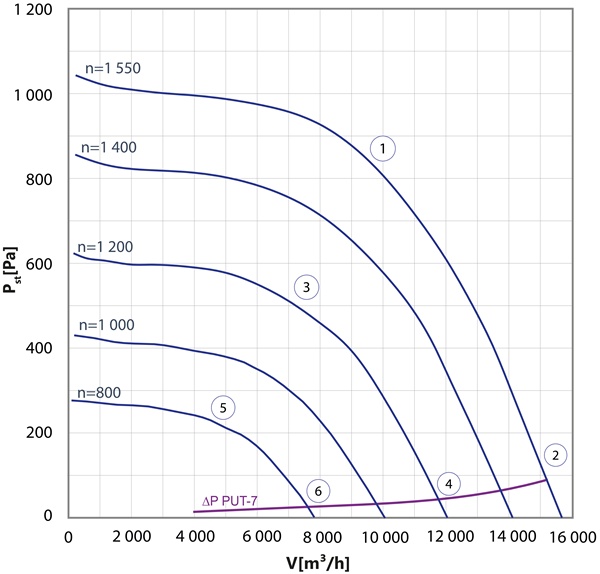

    Charakterystyka:

    WDH-56-GR-EC/T
    ØD [mm] A [mm] B [mm]  H [mm] Masa [kg]
    1220 782 710 603 49,5

    Typ silnika i wirnika

    GR-56

    Zasilanie

    		 3~400V/50Hz

    Moc silnika [kW]

    3,4

    Prąd [A]

    5,4

    Prędkość obrotowa [obr./min]

    1 550

    Temperatura maksymalna

    +45

    Zgodność z normami

    ErP 2026, CE
    Głośność pracy Lp [dB(A)]
    Punkt pracy Od strony wylotu powietrza* Od strony wlotu powietrza**
    dla wentylatora na podstawie PU dla wentylatora na podstawie PUT
    R=1 m R=5 m R=1 m R=5 m R=1 m R=5 m
    1 70 56 71 65 59 53
    2 81 67 82 76 70 64
    3 62 48 63 57 51 45
    4 71 57 72 66 60 54
    5 53 39 54 48 42 36
    6 60 46 61 55 49 43

    * Głośność w dB(A) – poziom ciśnienia akustycznego od strony wylotu powietrza, w polu swobodnym z uwzględnieniem współczynnika kierunkowego Q=2 i odległości od wentylatora podanych w tabeli.
    ** Głośność w dB(A) – poziom ciśnienia akustycznego od strony wlotu powietrza z uwzględnieniem zdolności pochłaniania pomieszczenia A=100 m2 , współczynnika kierunkowego Q=2 i odległości od wlotu powietrza podanych w tabeli.

  • Wymiary:

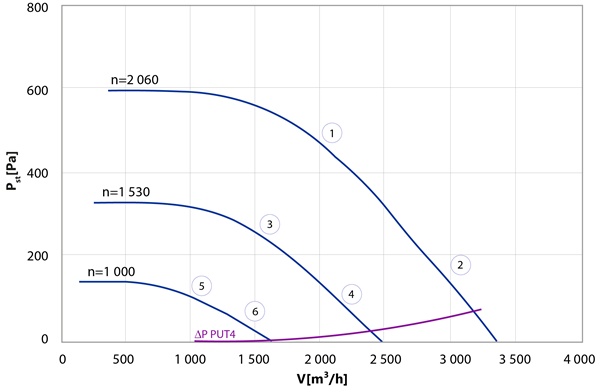

    Charakterystyka:

    WDH-31-SR-EC/J
    ØD [mm] A [mm] B [mm]  H [mm] Masa [kg]
    675 552 480 401 17,5

    Typ silnika i wirnika

    SR-315

    Zasilanie

    		 1~230V/50Hz

    Moc silnika [kW]

    0,50

    Prąd [A]

    3,4

    Prędkość obrotowa [obr./min]

    2 060

    Temperatura maksymalna

    +50

    Zgodność z normami

    ErP 2026, CE
    Głośność pracy Lp [dB(A)]
    Punkt pracy Od strony wylotu powietrza* Od strony wlotu powietrza**
    dla wentylatora na podstawie PU dla wentylatora na podstawie PUT
    R=1 m R=5 m R=1 m R=5 m R=1 m R=5 m
    1 65 51 66 60 54 48
    2 66 52 67 61 55 49
    3 59 45 60 54 48 42
    4 60 46 61 55 49 43
    5 50 37 51 45 39 33
    6 51 38 52 46 40 34

    * Głośność w dB(A) – poziom ciśnienia akustycznego od strony wylotu powietrza, w polu swobodnym z uwzględnieniem współczynnika kierunkowego Q=2 i odległości od wentylatora podanych w tabeli.
    ** Głośność w dB(A) – poziom ciśnienia akustycznego od strony wlotu powietrza z uwzględnieniem zdolności pochłaniania pomieszczenia A=100 m2 , współczynnika kierunkowego Q=2 i odległości od wlotu powietrza podanych w tabeli.

  • Wymiary:

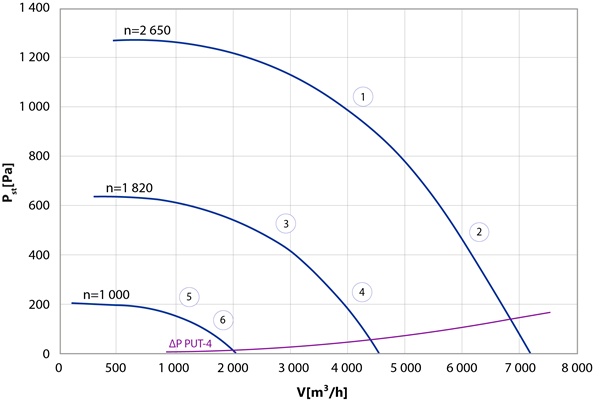

    Charakterystyka:

    WDH-35-SR-EC/T
    ØD [mm] A [mm] B [mm]  H [mm] Masa [kg]
    855 552 480 465 23,0

    Typ silnika i wirnika

    SR-355

    Zasilanie

    		 3~400V/50Hz

    Moc silnika [kW]

    1,7

    Prąd [A]

    2,7

    Prędkość obrotowa [obr./min]

    2 650

    Temperatura maksymalna

    +40

    Zgodność z normami

    ErP 2026, CE
    Głośność pracy Lp [dB(A)]
    Punkt pracy Od strony wylotu powietrza* Od strony wlotu powietrza**
    dla wentylatora na podstawie PU dla wentylatora na podstawie PUT
    R=1 m R=5 m R=1 m R=5 m R=1 m R=5 m
    1 75 61 76 70 64 58
    2 77 63 78 72 66 60
    3 67 53 68 62 56 50
    4 69 55 70 64 58 52
    5 54 40 55 49 43 37
    6 56 42 57 51 45 39

    * Głośność w dB(A) – poziom ciśnienia akustycznego od strony wylotu powietrza, w polu swobodnym z uwzględnieniem współczynnika kierunkowego Q=2 i odległości od wentylatora podanych w tabeli.
    ** Głośność w dB(A) – poziom ciśnienia akustycznego od strony wlotu powietrza z uwzględnieniem zdolności pochłaniania pomieszczenia A=100 m2 , współczynnika kierunkowego Q=2 i odległości od wlotu powietrza podanych w tabeli.

  • Wymiary:

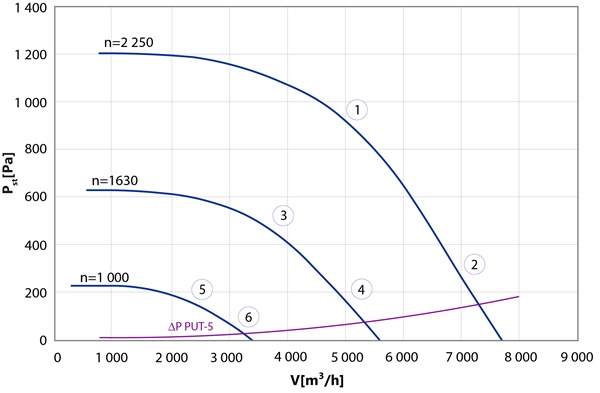

    Charakterystyka:

    WDH-40-SR-EC/T
    ØD [mm] A [mm] B [mm]  H [mm] Masa [kg]
    855 632 560 491 26,0

    Typ silnika i wirnika

    SR-400

    Zasilanie

    		 3~400V/50Hz

    Moc silnika [kW]

    2,0

    Prąd [A]

    2,9

    Prędkość obrotowa [obr./min]

    2 250

    Temperatura maksymalna

    +40

    Zgodność z normami

    ErP 2026, CE
    Głośność pracy Lp [dB(A)]
    Punkt pracy Od strony wylotu powietrza* Od strony wlotu powietrza**
    dla wentylatora na podstawie PU dla wentylatora na podstawie PUT
    R=1 m R=5 m R=1 m R=5 m R=1 m R=5 m
    1 74 60 75 69 63 57
    2 77 62 78 72 65 59
    3 67 53 68 62 56 50
    4 70 56 71 65 59 53
    5 60 46 61 55 49 63
    6 57 43 58 52 46 40

    * Głośność w dB(A) – poziom ciśnienia akustycznego od strony wylotu powietrza, w polu swobodnym z uwzględnieniem współczynnika kierunkowego Q=2 i odległości od wentylatora podanych w tabeli.
    ** Głośność w dB(A) – poziom ciśnienia akustycznego od strony wlotu powietrza z uwzględnieniem zdolności pochłaniania pomieszczenia A=100 m2 , współczynnika kierunkowego Q=2 i odległości od wlotu powietrza podanych w tabeli.

  • Wymiary:

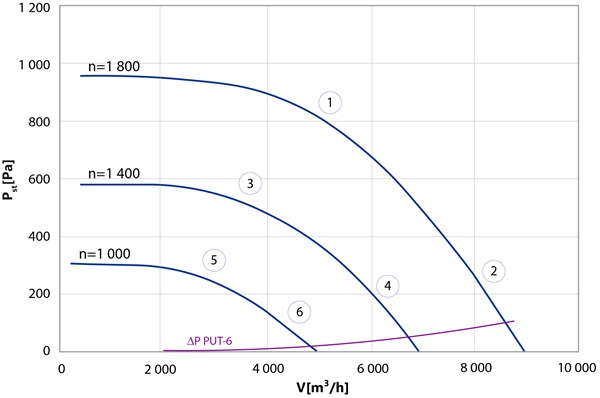

    Charakterystyka:

    WDH-45-SR-EC/T
    ØD [mm] A [mm] B [mm]  H [mm] Masa [kg]
    855 702 630 530 30,5

    Typ silnika i wirnika

    SR-450

    Zasilanie

    		 1~230V/50Hz

    Moc silnika [kW]

    1,8

    Prąd [A]

    2,8

    Prędkość obrotowa [obr./min]

    1 800

    Temperatura maksymalna

    +40

    Zgodność z normami

    ErP 2026, CE
    Głośność pracy Lp [dB(A)]
    Punkt pracy Od strony wylotu powietrza* Od strony wlotu powietrza**
    dla wentylatora na podstawie PU dla wentylatora na podstawie PUT
    R=1 m R=5 m R=1 m R=5 m R=1 m R=5 m
    1 72 58 73 67 61 55
    2 80 66 81 75 69 63
    3 66 52 67 61 55 49
    4 72 58 73 67 61 55
    5 59 45 60 54 48 42
    6 64 50 65 59 53 47

    * Głośność w dB(A) – poziom ciśnienia akustycznego od strony wylotu powietrza, w polu swobodnym z uwzględnieniem współczynnika kierunkowego Q=2 i odległości od wentylatora podanych w tabeli.
    ** Głośność w dB(A) – poziom ciśnienia akustycznego od strony wlotu powietrza z uwzględnieniem zdolności pochłaniania pomieszczenia A=100 m2 , współczynnika kierunkowego Q=2 i odległości od wlotu powietrza podanych w tabeli.

  • Wymiary:

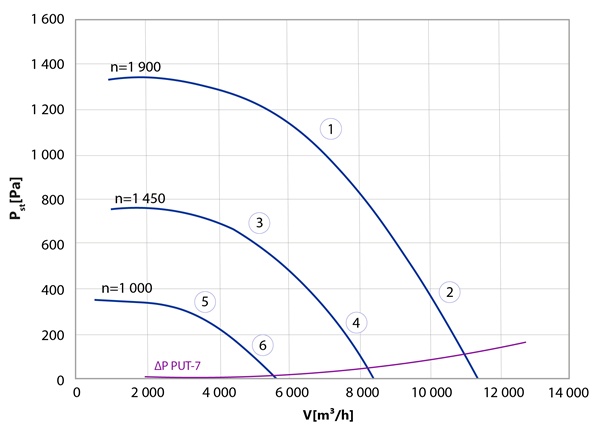

    Charakterystyka:

    WDH-50-SR-EC/T
    ØD [mm] A [mm] B [mm]  H [mm] Masa [kg]
    1220 782 710 568 46,0

    Typ silnika i wirnika

    SR-500

    Zasilanie

    		 3~400V/50Hz

    Moc silnika [kW]

    3,7

    Prąd [A]

    5,5

    Prędkość obrotowa [obr./min]

    1 900

    Temperatura maksymalna

    +40

    Zgodność z normami

    ErP 2026, CE
    Głośność pracy Lp [dB(A)]
    Punkt pracy Od strony wylotu powietrza* Od strony wlotu powietrza**
    dla wentylatora na podstawie PU dla wentylatora na podstawie PUT
    R=1 m R=5 m R=1 m R=5 m R=1 m R=5 m
    1 76 62 77 71 65 59
    2 85 71 86 80 84 78
    3 69 55 70 64 58 52
    4 79 65 80 74 68 62
    5 62 48 63 57 51 45
    6 71 57 72 66 60 54

    * Głośność w dB(A) – poziom ciśnienia akustycznego od strony wylotu powietrza, w polu swobodnym z uwzględnieniem współczynnika kierunkowego Q=2 i odległości od wentylatora podanych w tabeli.
    ** Głośność w dB(A) – poziom ciśnienia akustycznego od strony wlotu powietrza z uwzględnieniem zdolności pochłaniania pomieszczenia A=100 m2 , współczynnika kierunkowego Q=2 i odległości od wlotu powietrza podanych w tabeli.

  • Wymiary:

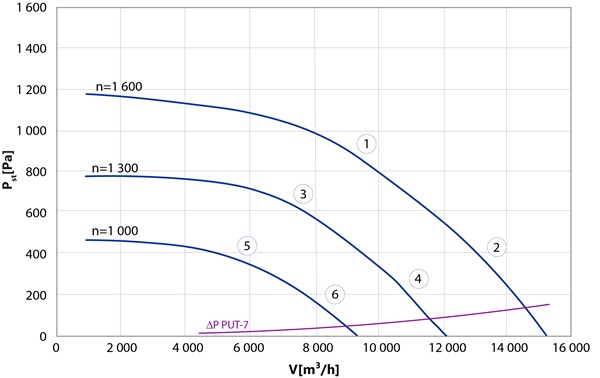

    Charakterystyka:

    WDH-56-SR-EC/T
    ØD [mm] A [mm] B [mm]  H [mm] Masa [kg]
    675 552 480 401 17,5

    Typ silnika i wirnika

    SR-560

    Zasilanie

    		 3~400V/50Hz

    Moc silnika [kW]

    3,7

    Prąd [A]

    5,5

    Prędkość obrotowa [obr./min]

    1 600

    Temperatura maksymalna

    +40

    Zgodność z normami

    ErP 2026, CE
    Głośność pracy Lp [dB(A)]
    Punkt pracy Od strony wylotu powietrza* Od strony wlotu powietrza**
    dla wentylatora na podstawie PU dla wentylatora na podstawie PUT
    R=1 m R=5 m R=1 m R=5 m R=1 m R=5 m
    1 74 60 75 69 63 57
    2 83 69 84 78 72 66
    3 69 55 70 64 58 52
    4 79 65 66 60 54 48
    5 72 58 73 67 61 55
    6 64 50 64 58 52 46

    * Głośność w dB(A) – poziom ciśnienia akustycznego od strony wylotu powietrza, w polu swobodnym z uwzględnieniem współczynnika kierunkowego Q=2 i odległości od wentylatora podanych w tabeli.
    ** Głośność w dB(A) – poziom ciśnienia akustycznego od strony wlotu powietrza z uwzględnieniem zdolności pochłaniania pomieszczenia A=100 m2 , współczynnika kierunkowego Q=2 i odległości od wlotu powietrza podanych w tabeli.

Pliki do pobrania

Karta Katalogowa WDV WDH seria GR
pdf
1,87MB
Karta Katalogowa WDV WDH seria SR
pdf
1,68MB
Książka Wyrobu WDV WDH seria GR
pdf
0,8MB
Książka Wyrobu WDV WDH seria SR
pdf
1,04MB
Automatyka i sterowanie wentylatorów
pdf
1,74MB

Inne z tej kategorii

Podstawy uniwersalne PU i PUT

Wentylatory dachowe WDJ/WDJV
wydajności: 100 – 1 100 m3/h

Wentylatory dachowe WD
wydajności: 100 – 8 000 m3/h

Wentylatory dachowe WD PLUS
wydajności: 800 – 16 000 m3/h

Wentylatory dachowe WDV
wydajności: 250 – 19 000 m3/h

Wentylatory dachowe WDVO
wydajności: 250 – 8 000 m3/h

Osiowe wentylatory dachowe OWD
wydajności: 2 130 – 14 150 m3/h

Wentylatory dachowe chemoodporne WDCH
wydajności: 100 – 8 000 m3/h

Wentylatory dachowe przeciwwybuchowe WDEx
wydajności: 100 – 8 000 m3/h

Wentylatory przeciwwybuchowe WDVS-Ex
wydajności: 250 – 9 000 m3/h

Wentylatory gastronomiczne WG i WGT
wydajności: 250 – 6 500 m3/h

Cenimy prywatność użytkowników

Używamy plików cookie, aby poprawić jakość przeglądania, wyświetlać reklamy lub treści dostosowane do indywidualnych potrzeb użytkowników oraz analizować ruch na stronie. Kliknięcie przycisku „Akceptuj wszystkie” oznacza zgodę na wykorzystywanie przez nas plików cookie.
