Centrale podwieszane CP i CP-COMPACT oparte są na konstrukcji samonośnej. Dostępne są 16 wielkości central o wydajności od 100 do 8 500 m3/h przeznaczone do obróbki powietrza w zakresie: filtrowania, grzania, chłodzenia, nawilżania. Możliwość zastosowania recyrkulacji lub odzysku ciepła na wymienniku przeciwprądowym, obrotowym lub glikolowym. Przeznaczone głównie do zabudowy w strefie podsufitowej. Jako opcja dostępna jest również możliwość montażu na ścianie, w przestrzeni między stropowej lub na wypoziomowanym fundamencie. Centrale dostępne są w wykonaniu standardowym, higienicznym, basenowym lub specjalnym.

Dane techniczne Materiały do pobrania

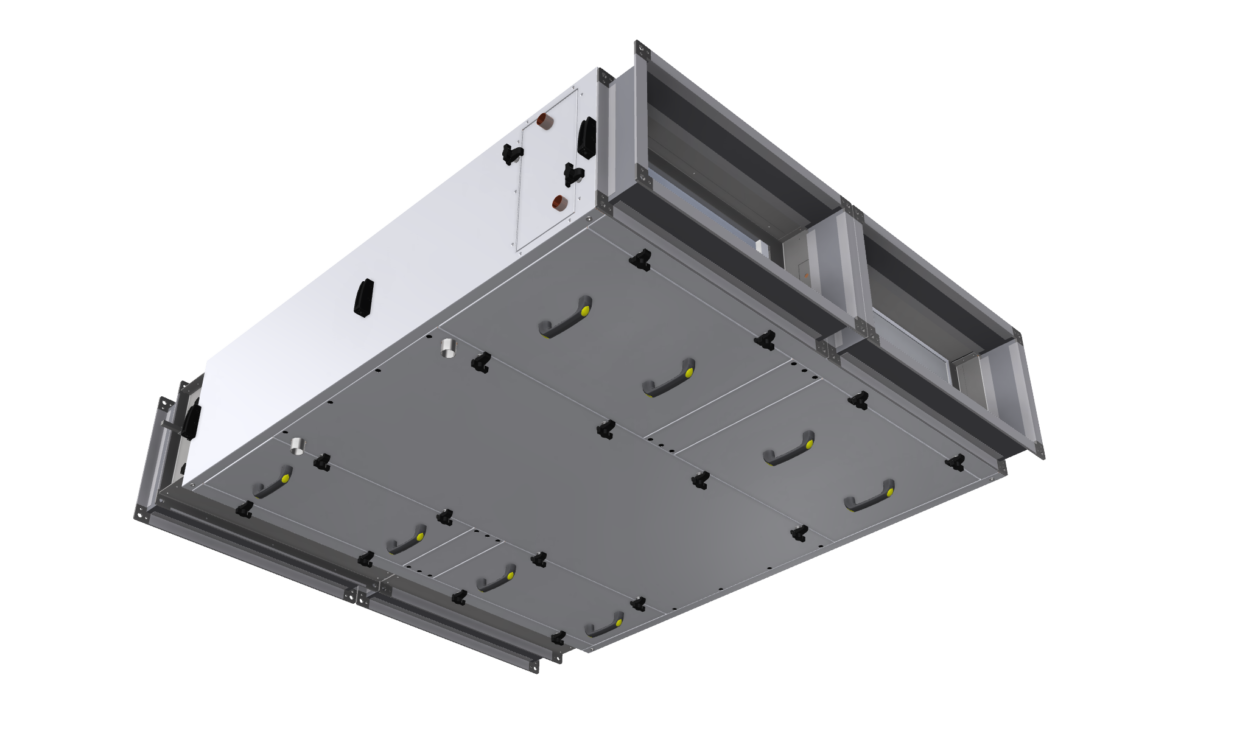

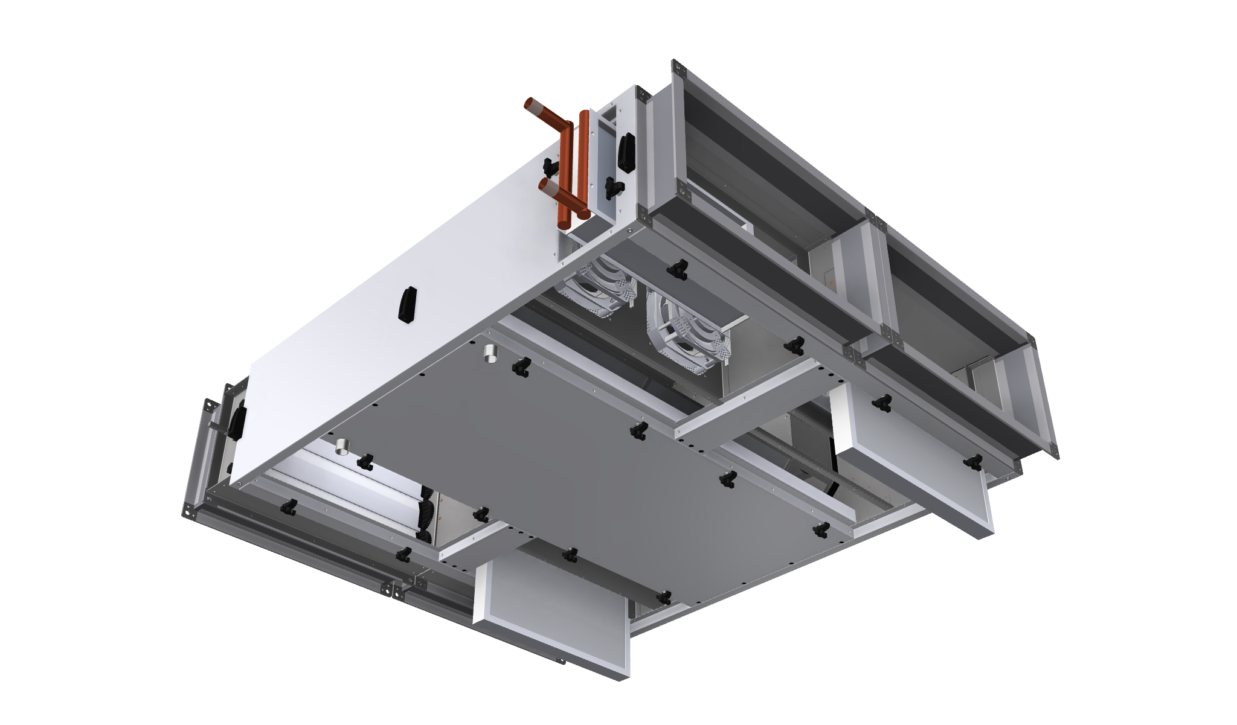

CP i CP-COMPACT

  • wielkości i wydajności central
  • sprawność odzysku ciepła do 90%
  • silniki EC i AC
  • automatyka PLUG & PLAY
  • posiadane certyfikaty
  • wykonanie
  • modele 3D BIM

  • CP-0          150 ÷ 1 480 m3/h
    CP-1          290 ÷ 2 900 m3/h
    CP-2          460 ÷ 4 600 m3/h
    CP-3          570 ÷ 5 760 m3/h
    CP-4          850 ÷ 8 500 m3/h

    CP-COMPACT-0     100 ÷ 700 m3/h
    CP-COMPACT-1          500 ÷ 1 950 m3/h
    CP-COMPACT-2      1 150 ÷ 3 100 m3/h
    CP-COMPACT-3      1 400 ÷ 3 850 m3/h

    CP-COMPACT-W-1      700 ÷ 1 950 m3/h
    CP-COMPACT-W-2      1 150 ÷ 2 700 m3/h
    CP-COMPACT-W-3      1 400 ÷ 3 800 m3/h

    CP-COMPACT-O-0      100 ÷ 640 m3/h
    CP-COMPACT-O-1           600 ÷ 1 500 m3/h
    CP-COMPACT-O-2      1 150 ÷ 2 500 m3/h
    CP-COMPACT-O-3      1 400 ÷ 4 800 m3/h

Funkcje central CP i CP-COMPACT

  • Filtracja

    • filtry kasetowe
    • filtry kieszeniowe
    • Filtry HEPA

  • Grzanie

    • nagrzewnica wodna
    • nagrzewnica elektryczna
    • nagrzewnica wodna na wysokie parametry
    • nagrzewnica parowa
    • nagrzewnica freonowa (skraplacz)

  • Chłodzenie

    • chłodnica wodna
    • chłodnica freonowa (parownik)
    • chłodnica adiabatyczna

  • Odzysk ciepła

    • wymiennik przeciwprądowy
    • wymiennik obrotowy

  • Transport powietrza

    • wentylatory z napędem bezpośrednim z silnikami EC
    • wentylatory z napędem bezpośrednim z silnikami AC

Zastosowania

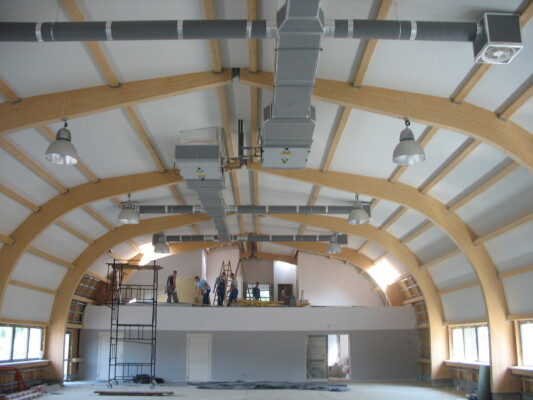

Centrale podwieszane CP, CP-COMPACT najczęściej stosowane są w:

  • obiekty przemysłowe
  • centra handlowe
  • magazyny
  • szpitale
  • kina
  • szkoły
  • baseny

Dodatkowe informacje o produkcie

  • Centrale CP i CP-COMPACT opierają się na konstrukcji samonośnej. Obudowę stanowią panele o grubości 30 mm wypełnione wełną mineralną. Do celów rewizji zastosowano panele inspekcyjne na zawiasach z dociskami. Centrale CP są przystosowane głównie do zawieszenia w przestrzeni między-stropowej lub pod stropami danych kondygnacji.
    Dostęp do nich jest realizowany poprzez panele rewizyjne od dołu. Jednakże jest również dostępna forma do montażu np. w podłodze technicznej. Wtedy centrala jest wyposażona w podstawę o wysokości 40 mm. W takim rozwiązaniu dostęp do centrali jest realizowany poprzez panele inspekcyjne od góry.

  • Poniższe parametry podano wg normy PN-EN 1886

    – wytrzymałość mechaniczna obudowy – klasa D1
    – szczelność obudowy – klasa L1
    – szczelność zamocowania filtra – F9
    – współczynnik przenikania ciepła – klasa T3
    – współczynnik wpływu mostków cieplnych – TB1

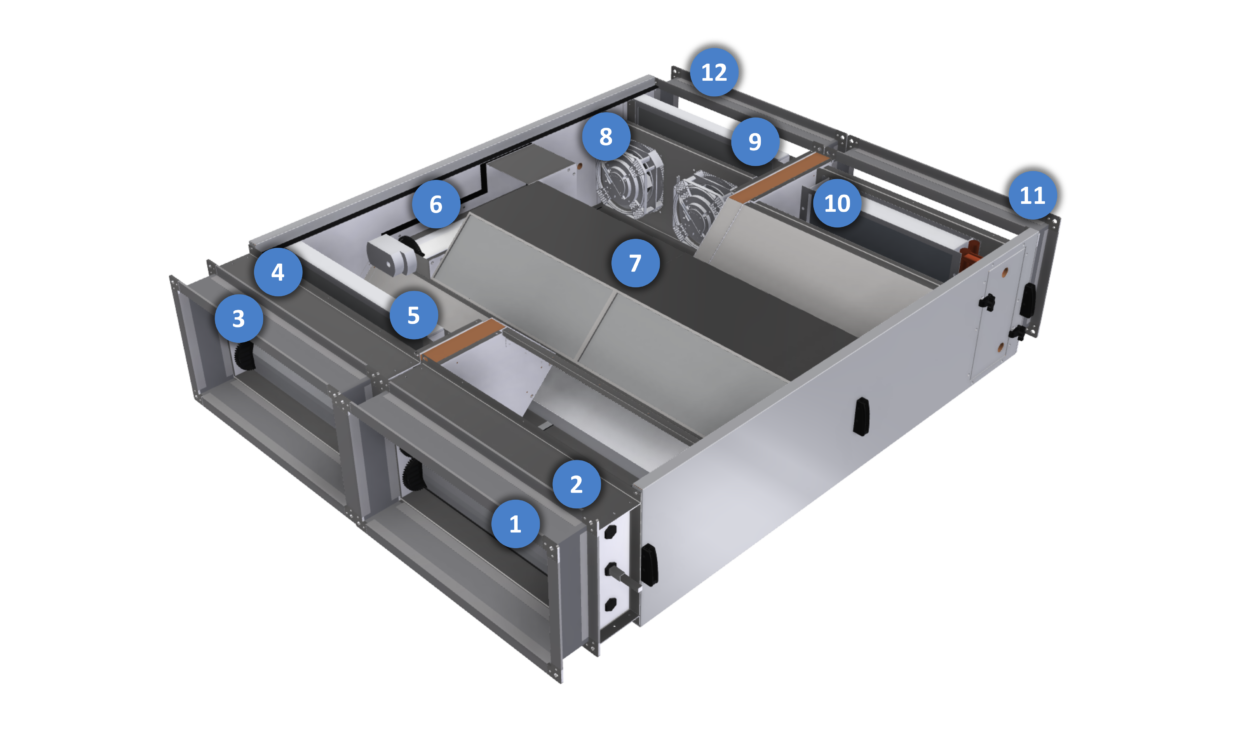

  • Opis elementów składowych:

    1. Króciec elastyczny pow. usuwanego
    2. Przepustnica pow. usuwanego
    3. Króciec elastyczny powietrza świeżego
    4. Przepustnica pow. świeżego
    5. Filtr powietrza świeżego
    6. Bypass upustowy
    7. Wymiennik przeciwprądowy
    8. Wentylator wywiewny EC
    9. Filtr powietrza wywiewanego
    10. Nagrzewnica wodna/elektryczna
    11. Króciec powietrza nawiewanego
    12. Króciec powietrza wywiewanego
  • Obudowa
  • Parametry obudowy
  • Elementy składowe

Automatyka do central CP i CP-COMPACT

Wykorzystując układy automatyki Plug&Play firmy JUWENT dla central wentylacyjnych i klimatyzacyjnych uzyskujemy komfort przy utrzymaniu kosztów eksploatacji na możliwie niskim poziomie, a także pewność zabezpieczeń i kontroli pracy elementów automatyki przed uszkodzeniami.

Zadaniem takich układów jest możliwie największe ograniczenie wpływu człowieka na bezpośrednie działanie tych układów, tak aby rola obsługi była jedynie ograniczona do zadawania parametrów wymaganych warunków. Całą resztę zapewnia układ automatycznej regulacji, który dostosowuje się zarówno do warunków wewnątrz pomieszczeń, jak i zmiennych warunków zewnętrznych.

Podzespoły kontrolujące (czujniki, presostaty,..) i wykonawcze (zawory, siłowniki,…) automatyki współpracują z sterownikiem swobodnie programowalnym (wyposażonym standardowo w otwarty protokół komunikacyjny Modbus RTU (RS-485) lub opcjonalny: LON Works, BACnet IP, Ethernet, Modbus TCP/IP), który jest skonfigurowany na podstawie wymagań zleceniodawcy (projektu).

Czytaj więcej

Program KONSTRUKTOR

Program KONSTRUKTOR zapewnia poprawny dobór central, prezentuje wszystkie niezbędne parametry oraz pozwala na wydruk raportu podsumowującego dobór. Takie rozwiązanie zapewnia naszym klientom kompleksową i profesjonalną obsługę oraz znaczącą oszczędność czasu. Program doboru central KONSTRUKTOR jest jednym z najbardziej wszechstronnych produktów tego typu na rynku. Program umożliwia obliczanie parametrów elementów składowych central na podstawie przedstawionych przez projektanta danych, umożliwia generowanie raportu technicznego, oraz wycenę urządzeń.

Zapytaj o KONSTRUKTOR

Dane techniczne

  • CP-0
  • CP-1
  • CP-2
  • CP-3
  • CP-4
  • CP-COMPACT-0
  • CP-COMPACT-1
  • CP-COMPACT-2
  • CP-COMPACT-3
  • CP-COMPACT-W-1
  • CP-COMPACT-W-2
  • CP-COMPACT-W-3
  • CP-COMPACT-O-0
  • CP-COMPACT-O-1
  • CP-COMPACT-O-2
  • CP-COMPACT-O-3

  • Wymiary:

    CP-0

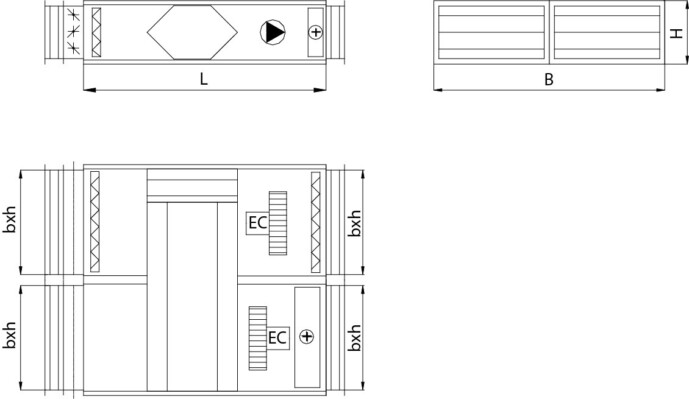

    Wymiary central CP
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]
    380 380 315 315

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    CP-1
    Wymiary central CP
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]
    690 380 630 315

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    CP-2
    Wymiary central CP
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]
    1060 380 1000 315

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    CP-3
    Wymiary central CP
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]
    1310 380 1250 315

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    CP-4
    Wymiary central CP
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]
    1500 470 1440 410

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    CP-COMPACT-0
    Wymiary central CP-COMPACT z wentylatorem EC
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 L
    [mm]    		 Masa
    [kg]
    380 380 315 315 1450 103



    Wymiary central CP-COMPACT z wentylatorem AC
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 L
    [mm]
    		 Masa
    [kg]
    380 380 315 315 1750 139

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    CP-COMPACT-1
    Wymiary central CP-COMPACT z wentylatorem EC
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 L
    [mm]    		 Masa
    [kg]
    690 380 630 315 1450 164



    Wymiary central CP-COMPACT z wentylatorem AC
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 L
    [mm]
    		 Masa
    [kg]
    690 380 630 315 1750 203

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    CP-COMPACT-2
    Wymiary central CP-COMPACT z wentylatorem EC
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 L
    [mm]    		 Masa
    [kg]
    1060 380 1000 315 1750 298



    Wymiary central CP-COMPACT z wentylatorem AC
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 L
    [mm]
    		 Masa
    [kg]
    1060 380 1000 315 1750 298

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    CP-COMPACT-3
    Wymiary central CP-COMPACT z wentylatorem EC
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 L
    [mm]    		 Masa
    [kg]
    1310 380 1250 315 1750 370



    Wymiary central CP-COMPACT z wentylatorem AC
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 L
    [mm]
    		 Masa
    [kg]
    1310 380 1250 315 1750 370

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    CP-COMPACT-W-1
    Wymiary central CP-COMPACT-W z wentylatorem EC
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 L
    [mm]    		 Masa
    [kg]
    1140 470 500 410 1750 205

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    CP-COMPACT-W-2
    Wymiary central CP-COMPACT-W z wentylatorem EC
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 L
    [mm]    		 Masa
    [kg]
    1640 470 750 410 1850 270

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    CP-COMPACT-W-3
    Wymiary central CP-COMPACT-W z wentylatorem EC
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 L
    [mm]    		 Masa
    [kg]
    2180 470 1020 410 1850 340

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    CP-COMPACT-O-0
    Wymiary central CP-COMPACT-W z wentylatorem EC
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 L
    [mm]    		 Masa
    [kg]
    760 380 315 315 1350 115

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    CP-COMPACT-O-1
    Wymiary central CP-COMPACT-O z wentylatorem EC
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 L
    [mm]    		 Masa
    [kg]
    1140 470 500 410 1500 200

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    CP-COMPACT-O-2
    Wymiary central CP-COMPACT-O z wentylatorem EC
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 L
    [mm]    		 Masa
    [kg]
    1200 600 540 510 1600 210

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    CP-COMPACT-O-3
    Wymiary central CP-COMPACT-O z wentylatorem EC
    B
    [mm]    		 H
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 L
    [mm]    		 Masa
    [kg]
    1600 800 740 710 1750 330

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.
