Typoszereg OPTIMAX-TOP to system bezkanałowych central wentylacyjno-klimatyzacyjnych spełniających coraz wyższe wymogi jakie stawia przed nami Unia Europejska w zakresie oszczędności energii i ochrony środowiska. Podstawowymi cechami typoszeregu jest minimalizowanie kosztów poboru energii elektrycznej oraz kosztów związanych z wytwarzaniem energii cieplnej.

Typoszereg obejmuje 4 typy central w zakresie wydajności 1 000 – 12 000 m3/h.

OPTIMAX-TOP-O – centrala nawiewno-wywiewna z odzyskiem ciepła
OPTIMAX-TOP-NW – centrala nawiewno-wywiewna z recyrkulacją
OPTIMAX-TOP-N – centrala nawiewna z recyrkulacją
OPTIMAX-TOP-R – centrala recyrkulacyjna

Wysokosprawne wymienniki obrotowe pozwalają na odzysk energii cieplnej z powietrza usuwanego ze sprawnością do 90%. Jednocześnie zastosowane wentylatory o najwyższej klasie sprawności z silnikami EC zapewniają minimalny pobór energii elektrycznej. Izolację termiczną obudowy stanowią panele o grubości 50 mm, wypełnione wełną mineralną, co zapewnia niskie straty ciepła do otoczenia i jednocześnie stanowi bardzo dobrą barierę akustyczną od pracujących wentylatorów.
Centrale OPTIMAX-TOP posiadają wbudowaną skrzynkę zasilająco-filtrującą oraz są w pełni okablowane. Wyposażone są w dystrybutory powietrza z nawiewnikami wirowymi umożliwiającymi bezpośrednie rozprowadzenie powietrza w obsługiwanej przestrzeni i nie wymagają dodatkowej instalacji kanałów wentylacyjnych. Przeznaczone są do stosowania w takich obiektach jak sale sportowe, magazyny, hale produkcyjne, sklepy i inne wielokubaturowe obiekty przemysłowe oraz użyteczności publicznej.

Dane techniczne Dobór urządzeń Materiały do pobrania

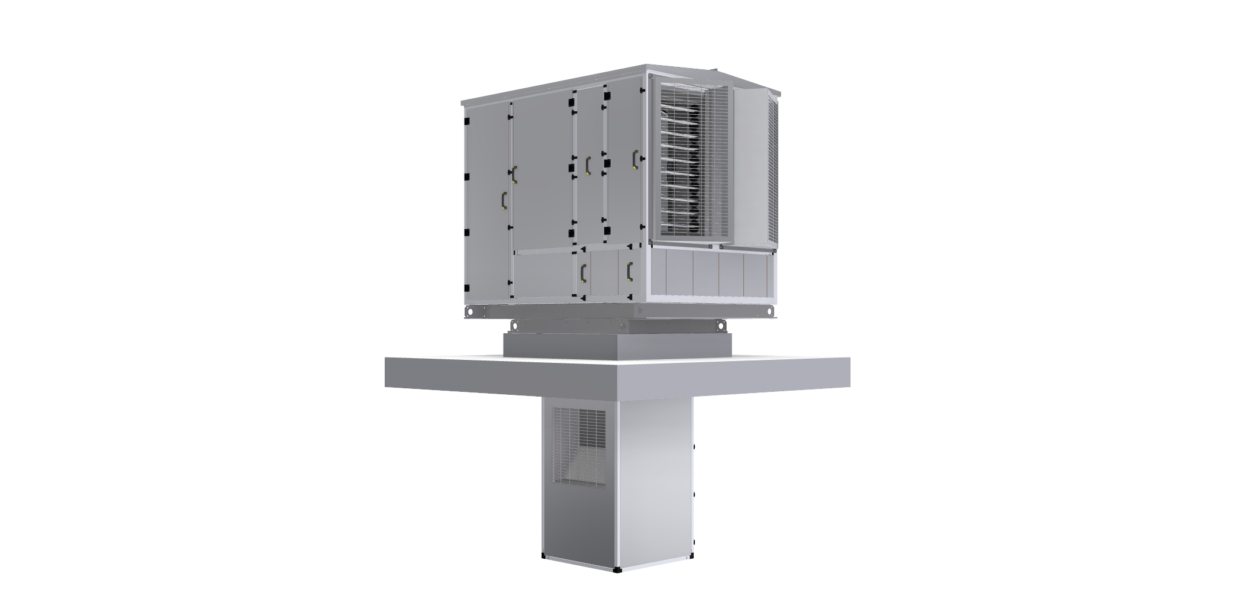

OPTIMAX-TOP

  • wielkości i wydajności central
  • sprawność odzysku ciepła do 90%
  • silniki EC
  • automatyka PLUG & PLAY
  • posiadane certyfikaty
  • wykonanie
  • modele 3D BIM

  • OPTIMAX-TOP-O-60           3 000 ÷ 6 000 m3/h
    OPTIMAX-TOP-O-90           4 500 ÷ 9 000 m3/h

    OPTIMAX-TOP-NW-60       3 000 ÷ 6 000 m3/h
    OPTIMAX-TOP-NW-90       4 500 ÷ 9 000 m3/h

    OPTIMAX-TOP-N-60           3 000 ÷ 6 000 m3/h
    OPTIMAX-TOP-N-90           4 500 ÷ 9 000 m3/h

    OPTIMAX-TOP-R-25           1 000 ÷ 2 500 m3/h
    OPTIMAX-TOP-R-40           2 000 ÷ 4 000 m3/h
    OPTIMAX-TOP-R-60           3 000 ÷ 6 000 m3/h
    OPTIMAX-TOP-R-90           4 500 ÷ 9 000 m3/h
    OPTIMAX-TOP-R-120         6 000 ÷ 12 000 m3/h

Funkcje centrali OPTIMAX-TOP

  • Filtracja

    • filtry kasetowe

  • Grzanie

    • nagrzewnica wodna
    • nagrzewnica elektryczna
    • nagrzewnica freonowa (skraplacz)

  • Chłodzenie

    • chłodnica wodna
    • chłodnica freonowa
    • chłodnica freonowa (parownik)

  • Odzysk ciepła

    • wymiennik obrotowy ze sprawnością do 90%

  • Transport powietrza

    • wentylatory z napędem bezpośrednim z silnikami EC

  • Dystrybucja powietrza

    • nawiewniki wirowe

  • Plug & Play

    • wbudowana skrzynka zasilająco-sterująca oraz pełne okablowanie
    • sterownik swobodnie programowalny

Zastosowania

Centrale bezkanałowe OPTIMAX-TOP najczęściej stosowane są w:

  • obiekty przemysłowe
  • centra handlowe
  • magazyny

Dodatkowe informacje o produkcie

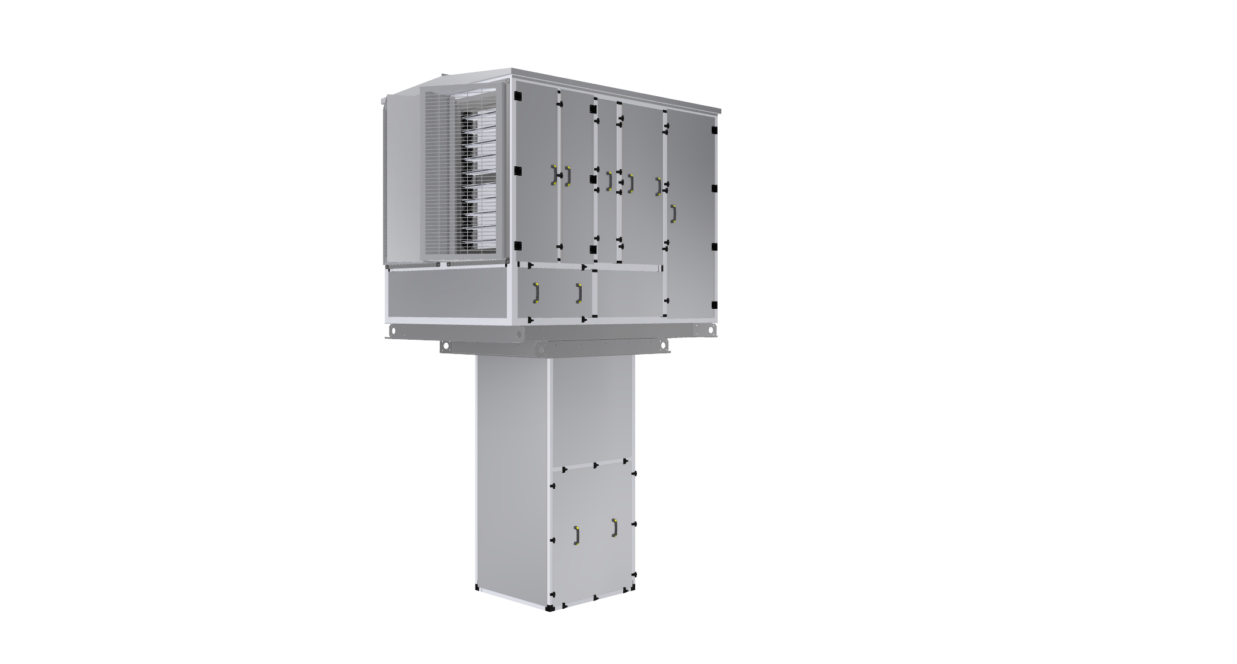

  • Konstrukcja obudowy central OPTIMAX-TOP typu O, NW, N opiera się na bazie szkieletu z profili aluminiowych. Urządzenie składa się z dwóch części. Części górnej zlokalizowanej na dachu obejmującej wszystkie elementy obróbki powietrza oraz części dolnej zlokalizowane wewnątrz pomieszczenia. Obie części oparte są na konstrukcji ze szkieletu aluminiowego wypełnionego panelami izolacyjnymi. Grubość paneli części górnej wynosi 50 mm, a części dolnej 30 mm. Izolację stanowi wełna mineralna.

    Konstrukcja obudowy central OPTIMAX-TOP typu R, opiera się na bazie szkieletu z profili aluminiowych. Całość przeznaczona jest do montażu pod stropem obsługiwanego pomieszczenia przy pomocy prętów gwintowanych M8. Centrala typu R składa się z sekcji bazowej oraz połączonego z nią skośnego dystrybutora powietrza. Obudowę sekcji bazowej stanowią panele o grubości 50 mm, wypełnione wełną mineralną natomiast sekcję dystrybutora oparto na konstrukcji samonośnej. Obudowę stanowią panele o grubości 20 mm, wypełnione izolacją termiczną.

  • Poniższe parametry podano wg normy PN-EN 1886

    – wytrzymałość mechaniczna obudowy – klasa D1
    – szczelność obudowy – klasa L1
    – szczelność zamocowania filtra – F9
    – współczynnik przenikania ciepła – klasa T3
    – współczynnik wpływu mostków cieplnych – TB1

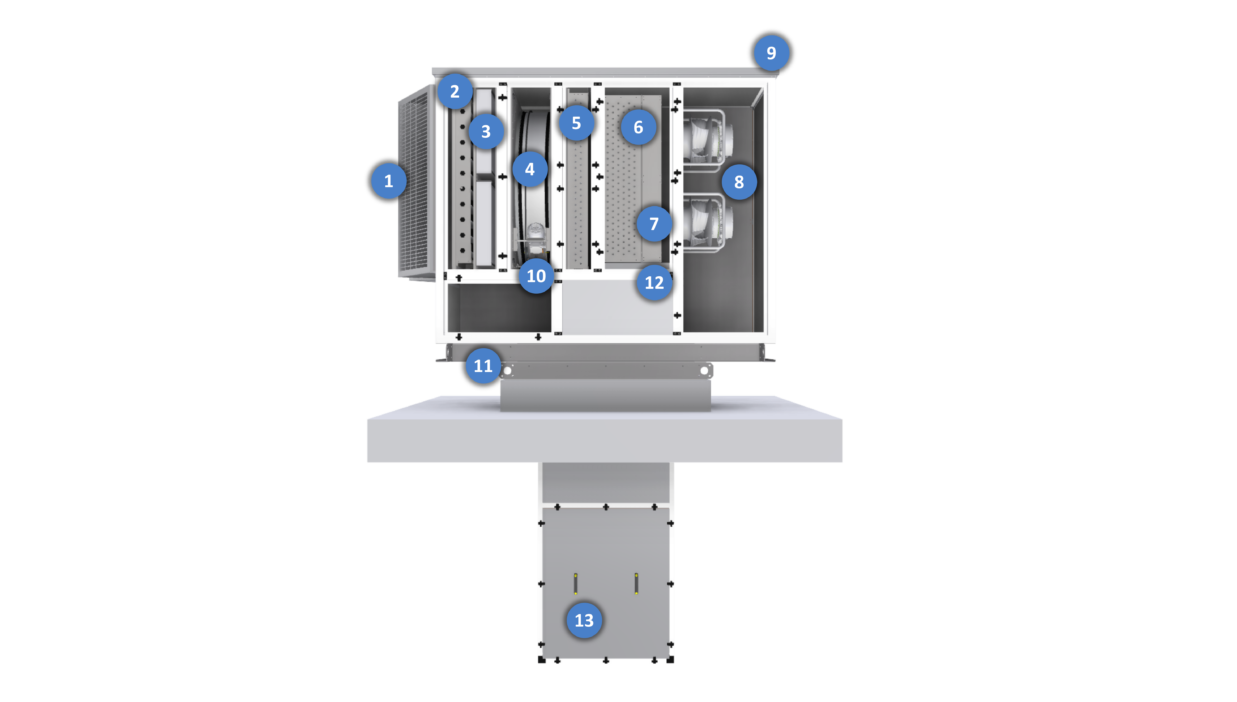

  • Opis elementów składowych OPTIMAX-TOP-O:

    1. Czerpnia
    2. Przepustnica powietrza świeżego
    3. Filtr nawiewu
    4. Wymiennik obrotowy WO
    5. Nagrzewnica
    6. Chłodnica
    7. Odkraplacz
    8. Wentylator nawiewny
    9. Dach
    10. Napęd WO
    11. Rama centrali
    12. Wanna skroplin
    13. Panel rewizyjny

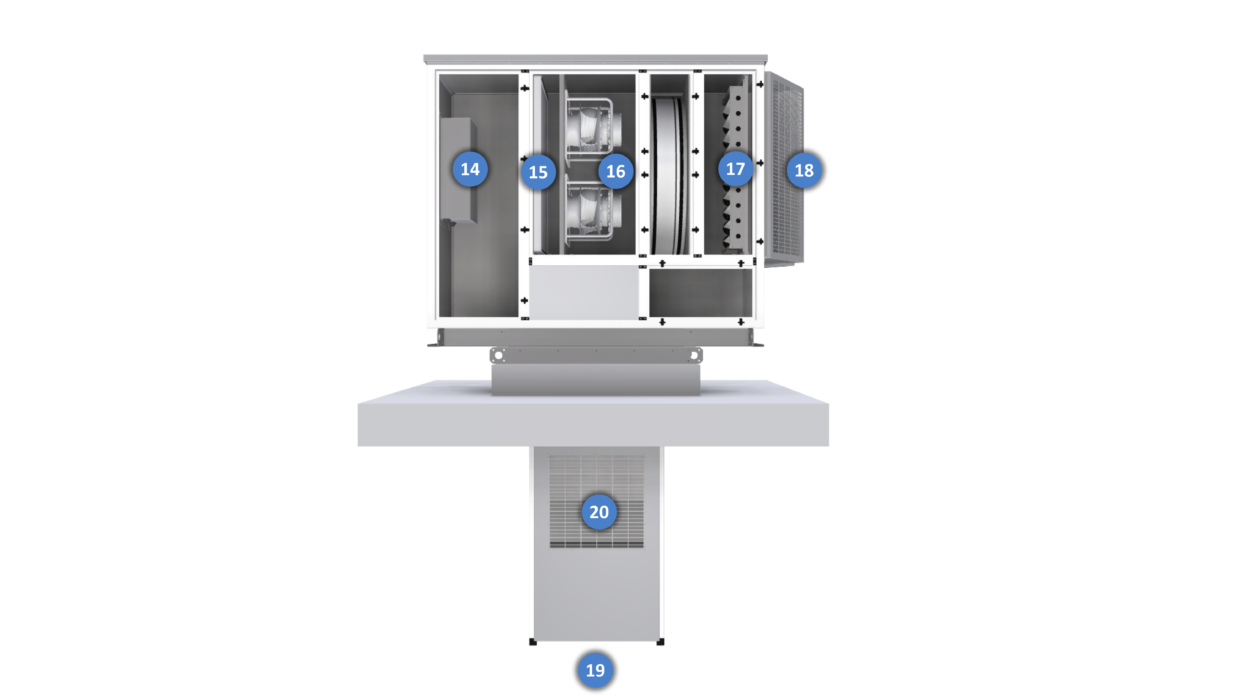

  • Opis elementów składowych OPTIMAX-TOP-O:

    14. Skrzynka ZS
    15. Filtr wywiewny
    16. Wentylator wywiewu
    17. Przepustnica powietrza wyrzutowego
    18. Wyrzutnia
    19. Nawiewnik wirowy
    20. Kratka wyciągowa

  • Opis elementów składowych OPTIMAX-TOP-NW:

    1. Czerpnia powietrza
    2. Przepustnica powietrza świeżego
    3. Skrzynka zasilająco-sterująca
    4. Filtr powietrza nawiewanego
    5. Nagrzewnica wodna/elektryczna
    6. Chłodnica wodna/freonowa
    7. Odkraplacz
    8. Wanna skroplin
    9. Wentylatory nawiewne
    10. Wentylatory wywiewne
    11. Filtr powietrza usuwanego
    12. Przepustnica recyrkulacji powietrza
    13. Wyrzutnia powietrza
    14. Dach
    15. Podstawa

    UWAGA! Opis części dolnej tożsamy z wersją OPTIMAX-TOP-O

  • Opis elementów składowych OPTIMAX-TOP-NW:

    1. Czerpnia powietrza
    13. Wyrzutnia powietrza
    14. Dach
    15. Podstawa
    16. Przyłącza nagrzewnicy wodnej
    17. Przyłącza chłodnicy wodnej/freonowej
    18. Odpływ skroplin
    19. Obudowa

    UWAGA! Opis części dolnej tożsamy z wersją OPTIMAX-TOP-O

  • Opis elementów składowych OPTIMAX-TOP-N:

    1. Czerpnia powietrza
    2. Przepustnica powietrza świeżego
    3. Skrzynka zasilająco-sterująca
    4. Filtr powietrza nawiewanego
    5. Nagrzewnica wodna/elektryczna
    6. Chłodnica wodna/freonowa
    7. Odkraplacz
    8. Wanna skroplin
    9. Wentylatory nawiewne
    10. Przepustnica recyrkulacji powietrza
    11. Dach
    12. Podstawa
    13. Obudowa

    UWAGA! Opis części dolnej tożsamy z wersją OPTIMAX-TOP-O

  • Opis elementów składowych OPTIMAX-TOP-N:

    1. Czerpnia powietrza
    11. Dach
    12. Podstawa
    13. Obudowa
    14. Przyłącza nagrzewnicy wodnej
    15. Przyłącza chłodnicy wodnej/freonowej
    16. Odpływ skroplin

    UWAGA! Opis części dolnej tożsamy z wersją OPTIMAX-TOP-O

  • Opis elementów składowych OPTIMAX-TOP-R:

    1. Wlot powietrza recyrkulowanego
    2. Filtr powietrza
    3. Nagrzewnica wodna/elektryczna
    4. Chłodnica wodna/freonowa
    5. Odkraplacz
    6. Wanna skroplin
    7. Wentylator
    8. Obudowa
    9. Dystrybutor powietrza
    10. Uchwyt zawiesia

  • Opis elementów składowych OPTIMAX-TOP-R:

    3. Nagrzewnica wodna/elektryczna
    4. Chłodnica wodna/freonowa
    5. Odkraplacz
    6. Wanna skroplin
    7. Wentylator
    8. Obudowa
    9. Dystrybutor powietrza
    10. Uchwyt zawiesia
    11. Odpływ skroplin

  • Obudowa
  • Parametry obudowy
  • OPTIMAX-TOP-O - nawiew
  • OPTIMAX-TOP-O - wywiew
  • OPTIMAX-TOP-NW - strona obsługowa
  • OPTIMAX-TOP-NW - strona tylna
  • OPTIMAX-TOP-N - strona obsługowa
  • OPTIMAX-TOP-N - strona tylna
  • OPTIMAX-TOP-R - strona obsługowa
  • OPTIMAX-TOP-R - strona tylna

Automatyka do OPTIMAX-TOP

Wykorzystując układy automatyki Plug&Play firmy JUWENT dla central wentylacyjnych i klimatyzacyjnych uzyskujemy komfort przy utrzymaniu kosztów eksploatacji na możliwie niskim poziomie, a także pewność zabezpieczeń i kontroli pracy elementów automatyki przed uszkodzeniami.

Zadaniem takich układów jest możliwie największe ograniczenie wpływu człowieka na bezpośrednie działanie tych układów, tak aby rola obsługi była jedynie ograniczona do zadawania parametrów wymaganych warunków. Całą resztę zapewnia układ automatycznej regulacji, który dostosowuje się zarówno do warunków wewnątrz pomieszczeń, jak i zmiennych warunków zewnętrznych.

Podzespoły kontrolujące (czujniki, presostaty,..) i wykonawcze (zawory, siłowniki,…) automatyki współpracują z sterownikiem swobodnie programowalnym (wyposażonym standardowo w otwarty protokół komunikacyjny Modbus RTU (RS-485) lub opcjonalny: LON Works, BACnet IP, Ethernet, Modbus TCP/IP), który jest skonfigurowany na podstawie wymagań zleceniodawcy (projektu).

Czytaj więcej

Programy Doboru Urządzeń

PDU zapewnia poprawny dobór central, prezentuje wszystkie niezbędne parametry oraz pozwala na wydruk raportu podsumowującego dobór. Takie rozwiązanie zapewnia naszym klientom kompleksową i profesjonalną obsługę oraz znaczącą oszczędność czasu. Programy umożliwiają dobór praktycznie wszystkich produkowanych przez nas wyrobów.

Przejdź do PDU

Dane techniczne

  • OPTIMAX-TOP-O-60
  • OPTIMAX-TOP-O-90
  • OPTIMAX-TOP-NW-60
  • OPTIMAX-TOP-NW-90
  • OPTIMAX-TOP-N-60
  • OPTIMAX-TOP-N-90
  • OPTIMAX-TOP-R-25
  • OPTIMAX-TOP-R-40
  • OPTIMAX-TOP-R-60
  • OPTIMAX-TOP-R-90
  • OPTIMAX-TOP-R-120

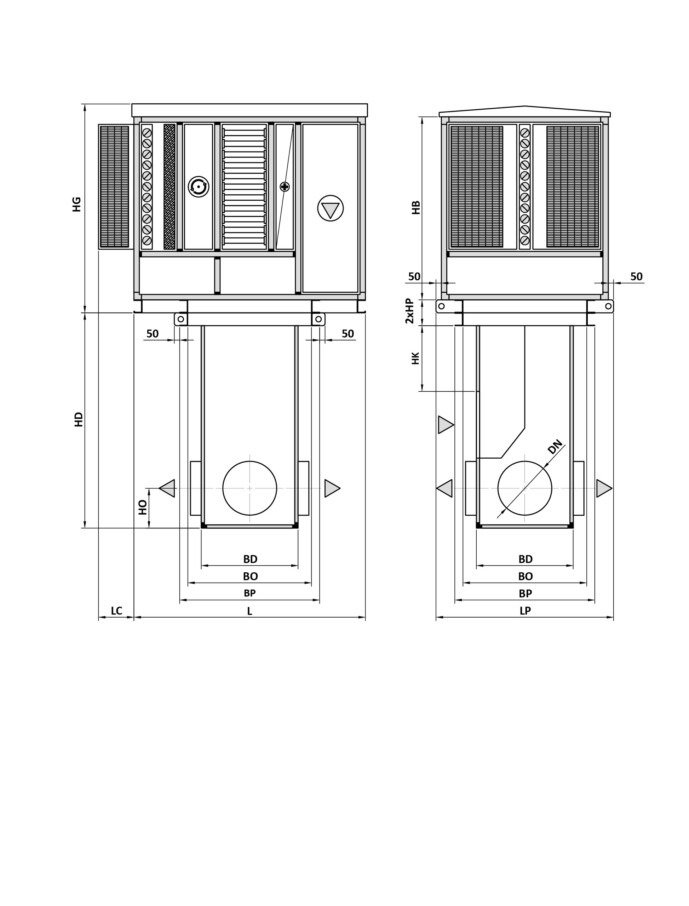

  • Wymiary:

    OPTIMAX-TOP-O-60
    Wymiary
    HG
    [mm]    		 HB
    [mm]    		 HP
    [mm]    		 BG
    [mm]    		 L
    [mm]    		 HD
    [mm]    		 BD
    [mm]
    1940 1700 120 1550 2150 2000 900

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.









  • Wymiary:

    OPTIMAX-TOP-O-90
    Wymiary
    HG
    [mm]    		 HB
    [mm]    		 HP
    [mm]    		 BG
    [mm]    		 L
    [mm]    		 HD
    [mm]    		 BD
    [mm]
    2140 1900 120 1750 2250 2000 1100

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-TOP-NW-60
    Wymiary
    HG
    [mm]    		 HB
    [mm]    		 HP
    [mm]    		 BP
    [mm]    		 L
    [mm]    		 HD
    [mm]    		 BD
    [mm]
    1800 1600 120 1300 2050 2000 900

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-TOP-NW-90
    Wymiary
    HG
    [mm]    		 HB
    [mm]    		 HP
    [mm]    		 BP
    [mm]    		 L
    [mm]    		 HD
    [mm]    		 BD
    [mm]
    2050 1850 120 1500 2250 2000 1100

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-TOP-N-60
    Wymiary
    HG
    [mm]    		 HB
    [mm]    		 HP
    [mm]    		 BP
    [mm]    		 L
    [mm]    		 HD
    [mm]    		 BD
    [mm]
    1570 1400 120 1300 2050 2000 900

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-TOP-N-90
    Wymiary
    HG
    [mm]    		 HB
    [mm]    		 HP
    [mm]    		 BP
    [mm]    		 L
    [mm]    		 HD
    [mm]    		 BD
    [mm]
    1780 1600 120 1500 2250 2000 1100

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-TOP-R-25
    Wymiary
    HG
    [mm]    		 H
    [mm]    		 B
    [mm]    		 L
    [mm]
    600 1100 800 1200

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-TOP-R-40
    Wymiary
    HG
    [mm]    		 H
    [mm]    		 B
    [mm]    		 L
    [mm]
    800 1300 800 1200

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-TOP-R-60
    Wymiary
    HG
    [mm]    		 H
    [mm]    		 B
    [mm]    		 L
    [mm]
    800 1300 1100 1300

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-TOP-R-90
    Wymiary
    HG
    [mm]    		 H
    [mm]    		 B
    [mm]    		 L
    [mm]
    1100 1700 1100 1300

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-TOP-R-120
    Wymiary
    HG
    [mm]    		 H
    [mm]    		 B
    [mm]    		 L
    [mm]
    1100 1700 1400 1300

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

Pliki do pobrania

Karta Katalogowa OPTIMAX-TOP
pdf
5,83MB
Bloki AutoCAD OPTIMAX-TOP
zip
0,9MB
Wzór deklaracji zgodności OPTIMAX-TOP
pdf
0,24MB
