OPTIMAX-CROSS to typoszereg energooszczędnych central kompaktowych wyposażony w najnowsze rozwiązania w zakresie techniki cieplnej i wentylacyjnej. Do konfiguracji centrali dostępne są sekcje: bazowa, chłodnicy wodnej/freonowej, tłumika, filtra dokładnego. Wysokosprawne wymienniki przeciwprądowe pozwalają na odzysk energii cieplnej z powietrza usuwanego ze sprawnością do 90%. Jednocześnie zastosowane wentylatory o najwyższej klasie sprawności z silnikami EC zapewniają minimalny pobór energii elektrycznej. Izolację termiczną obudowy stanowią panele o grubości 50 mm wypełnione wełną mineralną co zapewnia niskie straty ciepła do otoczenia i jednocześnie stanowi bardzo dobrą barierę akustyczną pracujących wentylatorów. Centrale OPTIMAX-CROSS posiadają zabudowaną w centrali skrzynkę zasilająco-sterującą oraz są w pełni okablowane.

Dane techniczne Dobór urządzeń Materiały do pobrania

OPTIMAX-CROSS

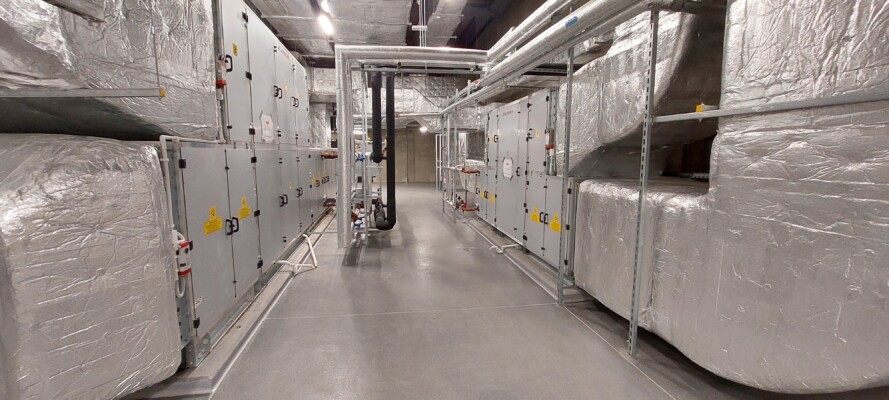

  • wielkości i wydajności central

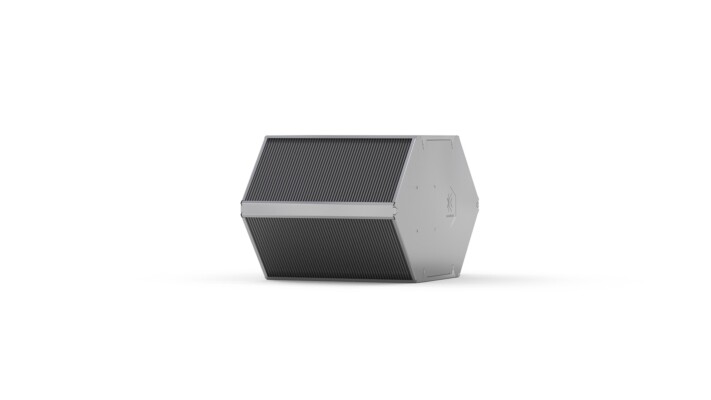

  • sprawność odzysku ciepła do 90%

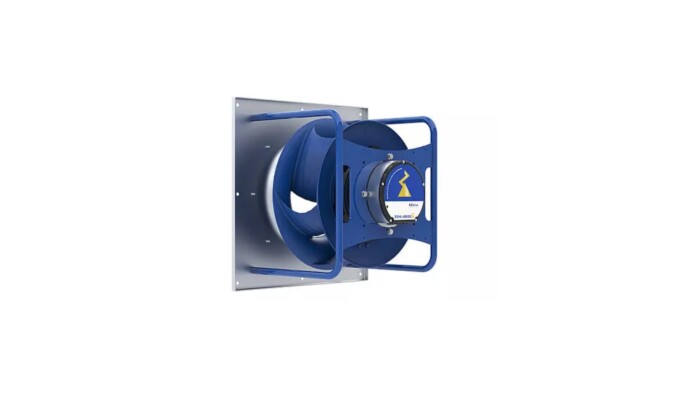

  • silniki EC

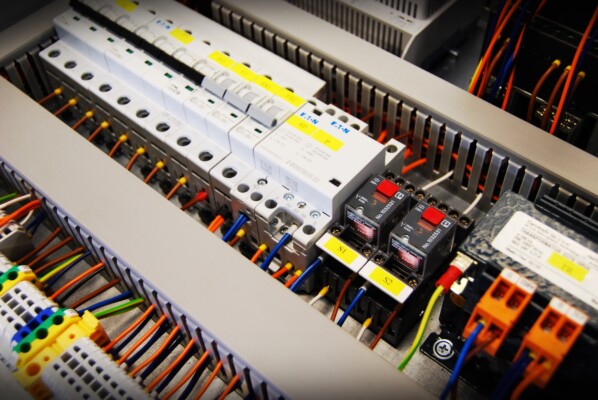

  • automatyka PLUG & PLAY
  • posiadane certyfikaty

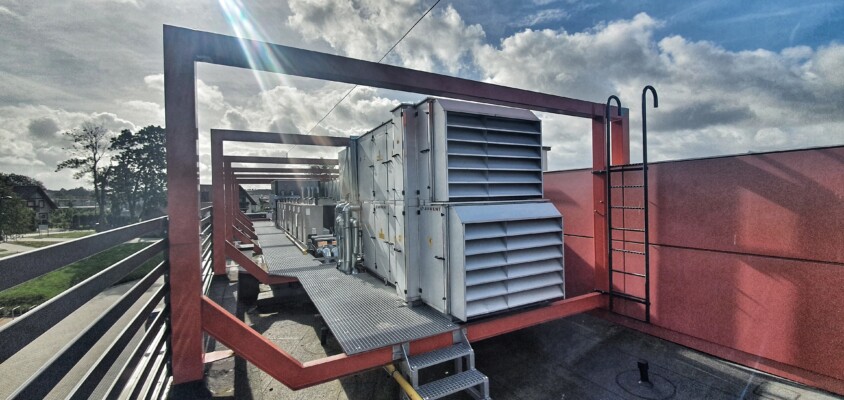

  • wykonanie
  • modele 3D BIM

  • CROSS-05      250 ÷ 700 m3/h
    CROSS-07      400 ÷ 1 000 m3/h
    CROSS-10          600 ÷ 1 400 m3/h
    CROSS-25      1 100 ÷ 2 700 m3/h
    CROSS-40      2 300 ÷ 4 300 m3/h
    CROSS-60      3 900 ÷ 6 300 m3/h
    CROSS-80      5 000 ÷ 8 000 m3/h
    CROSS-90      5 500 ÷ 10 000 m3/h

Funkcje centrali OPTIMAX-CROSS

  • Filtracja

    • filtry kasetowe
    • filtry kieszeniowe

  • Grzanie

    • nagrzewnica wodna
    • nagrzewnica elektryczna
    • nagrzewnica freonowa (skraplacz)

  • Chłodzenie

    • chłodnica wodna
    • chłodnica freonowa (parownik)
    • chłodnica freonowa

  • Odzysk ciepła

    • wymiennik przeciwprądowy

  • Transport powietrza

    • wentylatory z napędem bezpośrednim z silnikami EC

Zastosowania

Centrale sekcyjne OPTIMAX-CROSS najczęściej stosowane są w:

  • obiekty przemysłowe
  • centra handlowe
  • magazyny
  • szpitale
  • kina
  • szkoły
  • baseny

Dodatkowe informacje o produkcie

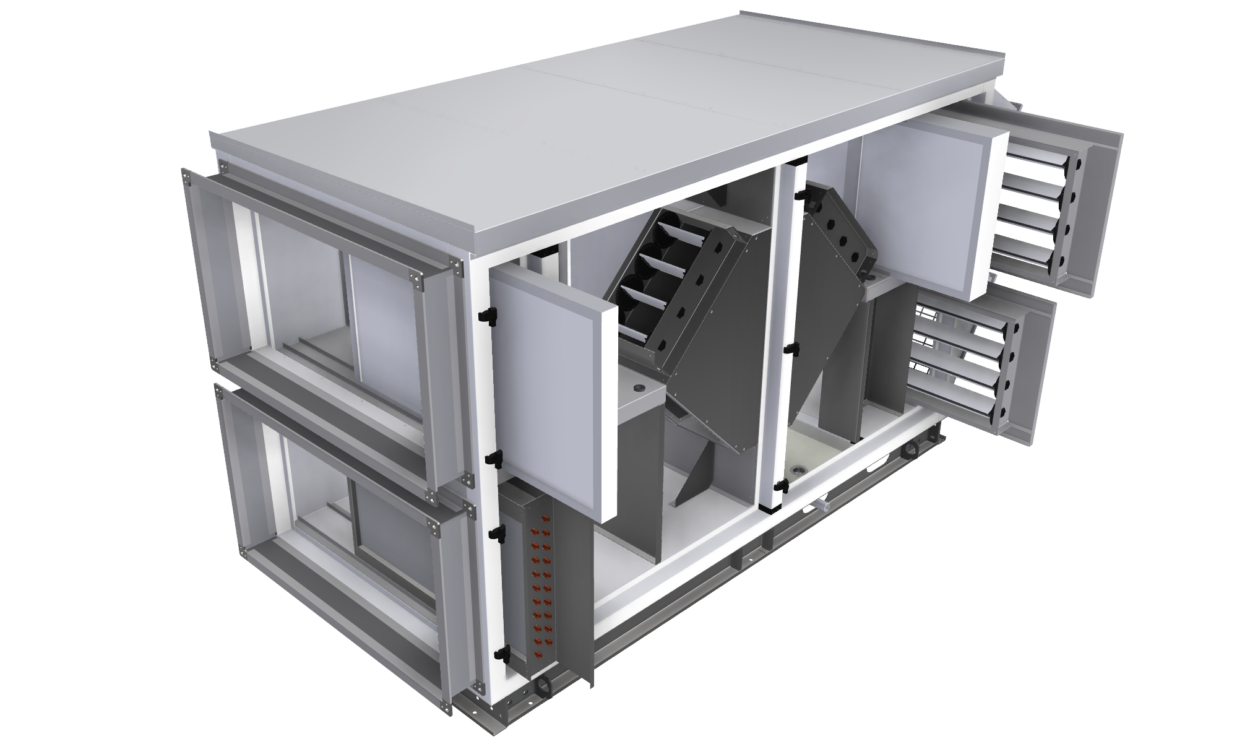

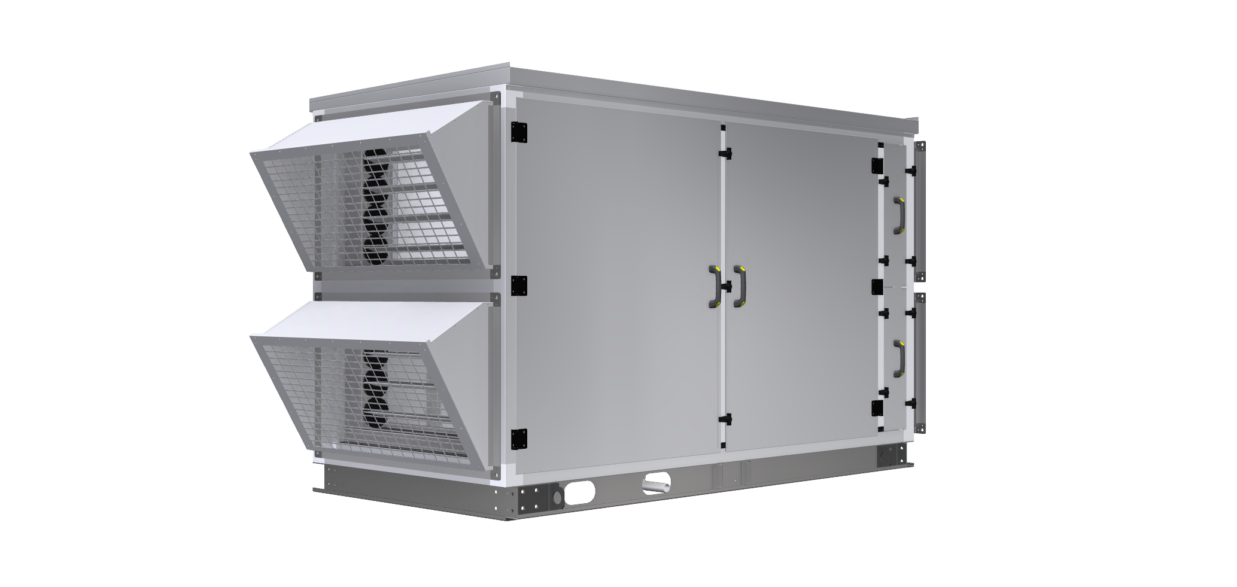

  • Konstrukcja obudowy central OPTIMAX-CROSS opiera się na bazie szkieletu z profili aluminiowych. Obudowę stanowią panele o grubości 50 mm wykonane z blachy ocynkowanej wypełnione wełną mineralną. Do celów rewizji zastosowano panele inspekcyjne na zawiasach z dociskami. Podstawę w każdej wielkości stanowi rama z profili stalowych.

  • Poniższe parametry podano wg normy PN-EN 1886

    – wytrzymałość mechaniczna obudowy – klasa D1
    – szczelność obudowy – klasa L1
    – szczelność zamocowania filtra – F9
    – współczynnik przenikania ciepła – klasa T3
    – współczynnik wpływu mostków cieplnych – TB1

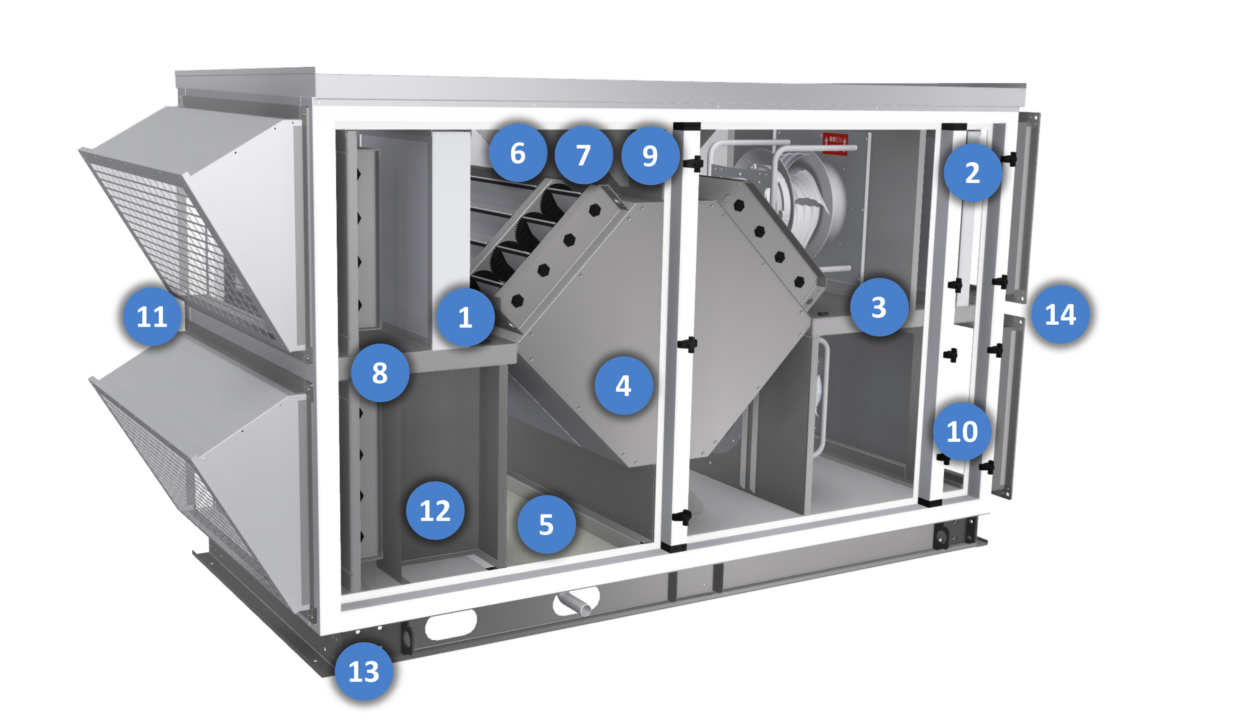

  • Opis elementów składowych:

    1. Filtr kasetowy bardzo dokładny klasy F7
      o grubości 96 mm na nawiewie
    2. Filtr kasetowy dokładny klasy M5
      o grubości 48 mm na wywiewie
    3. Wentylatory nawiewny i wywiewny z silnikami EC
    4. Wymiennik przeciwprądowy
    5. Wanna do odprowadzania skroplin z wymiennika
    6. By-pass wymiennika
    7. Przepustnica by-passu wymiennika
    8. Przepustnice odcinające od strony czerpni i wyrzutni
    9. Przepustnica recyrkulacji powietrza obiegowego
    10. Nagrzewnica wodna lub elektryczna
    11. Czerpnia/wyrzutnia powietrza
    12. Skrzynka zasilająco-sterująca
    13. Podstawa
    14. Króćce elastyczne
  • Obudowa
  • Parametry obudowy
  • Elementy składowe

Automatyka do OPTIMAX-CROSS

Wykorzystując układy automatyki Plug&Play firmy JUWENT dla central wentylacyjnych i klimatyzacyjnych uzyskujemy komfort przy utrzymaniu kosztów eksploatacji na możliwie niskim poziomie, a także pewność zabezpieczeń i kontroli pracy elementów automatyki przed uszkodzeniami.

Zadaniem takich układów jest możliwie największe ograniczenie wpływu człowieka na bezpośrednie działanie tych układów, tak aby rola obsługi była jedynie ograniczona do zadawania parametrów wymaganych warunków. Całą resztę zapewnia układ automatycznej regulacji, który dostosowuje się zarówno do warunków wewnątrz pomieszczeń, jak i zmiennych warunków zewnętrznych.

Podzespoły kontrolujące (czujniki, presostaty,..) i wykonawcze (zawory, siłowniki,…) automatyki współpracują z sterownikiem swobodnie programowalnym (wyposażonym standardowo w otwarty protokół komunikacyjny Modbus RTU (RS-485) lub opcjonalny: LON Works, BACnet IP, Ethernet, Modbus TCP/IP), który jest skonfigurowany na podstawie wymagań zleceniodawcy (projektu).

Czytaj więcej

Programy Doboru Urządzeń

PDU zapewnia poprawny dobór central, prezentuje wszystkie niezbędne parametry oraz pozwala na wydruk raportu podsumowującego dobór. Takie rozwiązanie zapewnia naszym klientom kompleksową i profesjonalną obsługę oraz znaczącą oszczędność czasu. Programy umożliwiają dobór praktycznie wszystkich produkowanych przez nas wyrobów.

Przejdź do PDU

Dane techniczne

  • OPTIMAX-CROSS-05
  • OPTIMAX-CROSS-07
  • OPTIMAX-CROSS-10
  • OPTIMAX-CROSS-25
  • OPTIMAX-CROSS-40
  • OPTIMAX-CROSS-60
  • OPTIMAX-CROSS-80
  • OPTIMAX-CROSS-90

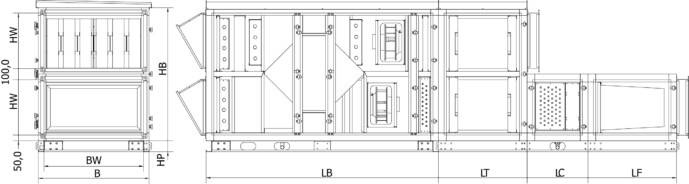

  • Wymiary:

    OPTIMAX-CROSS-05
    Wymiary
    B
    [mm]    		 H
    [mm]    		 LB
    [mm]    		 LB*
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 HP
    [mm]    		 LT
    [mm]    		 LF
    [mm]
    600 800 1550 1850 500 300 550 100 800 800

    LB* dotyczy sekcji bazowej z chłodnicą rewersyjną.
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie     stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.









  • Wymiary:

    OPTIMAX-CROSS-07
    Wymiary
    B
    [mm]    		 H
    [mm]    		 LB
    [mm]    		 LB*
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 HP
    [mm]    		 LT
    [mm]    		 LF
    [mm]
    700 900 1550 1850 600 300 550 100 800 800

    LB* dotyczy sekcji bazowej z chłodnicą rewersyjną.
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie     stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.









  • Wymiary:

    OPTIMAX-CROSS-10
    Wymiary
    B
    [mm]    		 H
    [mm]    		 LB
    [mm]    		 LB*
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 HP
    [mm]    		 LT
    [mm]    		 LF
    [mm]
    800 1000 1700 2200 700 400 550 100 800 800

    LB* dotyczy sekcji bazowej z chłodnicą rewersyjną.
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-CROSS-25
    Wymiary
    B
    [mm]    		 H
    [mm]    		 LB
    [mm]    		 LB*
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 HP
    [mm]    		 LT
    [mm]    		 LF
    [mm]
    1000 1200 2100 2400 900 500 550 100 800 800

    LB* dotyczy sekcji bazowej z chłodnicą rewersyjną.
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-CROSS-40
    Wymiary
    B
    [mm]    		 H
    [mm]    		 LB
    [mm]    		 LB*
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 HP
    [mm]    		 LT
    [mm]    		 LF
    [mm]
    1200 1400 2200 2550 1100 600 550 100 800 800

    LB* dotyczy sekcji bazowej z chłodnicą rewersyjną.
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-CROSS-60
    Wymiary
    B
    [mm]    		 H
    [mm]    		 LB
    [mm]    		 LB*
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 HP
    [mm]    		 LT
    [mm]    		 LF
    [mm]
    1400 1600 2400 2650 1300 700 550 100 800 800

    LB* dotyczy sekcji bazowej z chłodnicą rewersyjną.
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-CROSS-80
    Wymiary
    B
    [mm]    		 H
    [mm]    		 LB
    [mm]    		 LB*
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 HP
    [mm]    		 LT
    [mm]    		 LF
    [mm]
    1700 1600 2450 2700 1600 700 550 100 800 800

    LB* dotyczy sekcji bazowej z chłodnicą rewersyjną.
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-CROSS-90
    Wymiary
    B
    [mm]    		 H
    [mm]    		 LB
    [mm]    		 LB*
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 HP
    [mm]    		 LT
    [mm]    		 LF
    [mm]
    1700 1900 2900 3150 1500 850 550 100 800 800

    LB* dotyczy sekcji bazowej z chłodnicą rewersyjną.
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.
