Wentylatory WDH spełniają wymagania UE dotyczące efektywności energetycznej wentylatorów i systemów wentylacyjnych. Wentylatory wyróżniają się sprawnością, wydajnością powietrza i rozszerzonymi możliwościami dostosowania wydajności powietrza i głośności pracy do bieżących potrzeb.

Wentylatory WDH z poziomym wypływem powietrza mogą być stosowane w różnych miejscach wymagających stałej mechanicznie wymuszonej wymiany powietrza np. w halach produkcyjnych, magazynach, pawilonach handlowych, sklepach, biurach itp.
Usuwane zużyte powietrze może być zanieczyszczone oparami i gazami korodującymi oraz zanieczyszczone pyłami w granicach dopuszczalnych przepisami ze względu na ochronę środowiska.

Opis produktu

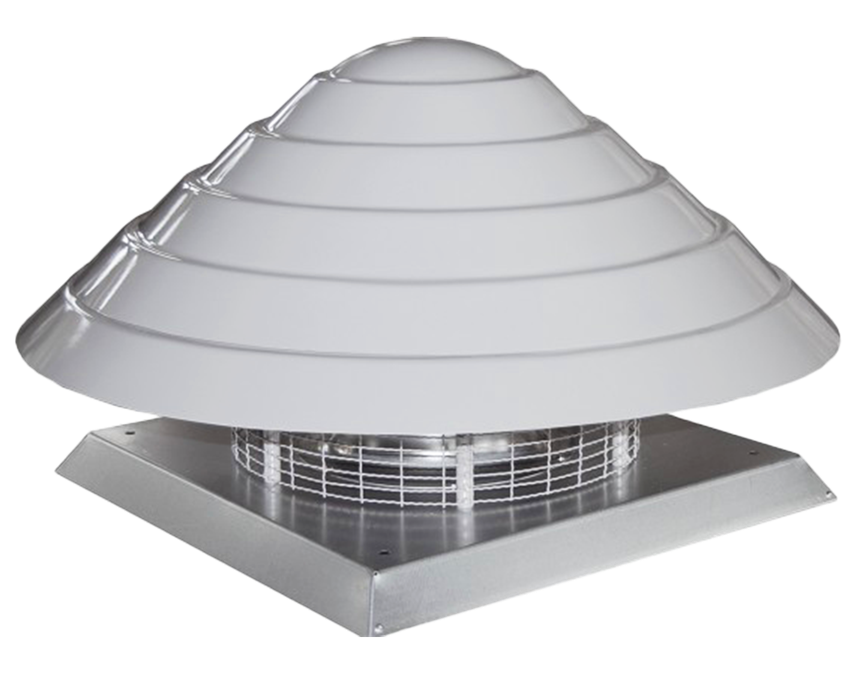

Typoszereg wentylatorów dachowych WDH – z poziomym wypływem powietrza – 7 wielkości od 31 do 63

Wentylatory składają się z:

  • wysokosprawnego wirnika wykonanego z materiału kompozytowego o wysokiej wytrzymałości z wbudowanym asynchronicznym silnikiem elektrycznym;
  • obudowy wykonanej z laminatu poliestrowo-szklanego;
  • podstawy wykonanej z blachy stalowej ocynkowanej.

Wentylatory są przystosowane do zamocowania na podstawach uniwersalnych PU lub podstawach uniwersalnych tłumiących PUT.

Warunki pracy

Wentylatory WDV, WDVO i WDH wykonywane są z silnikami:

  • (AC/4J) jednofazowymi ~1400 obr/min z pięciobiegowymi transformatorowymi regulatorami prędkości obrotowej dla wielkości 31; 35; 40, 45 i 50
  • (AC/4T) trójfazowymi ~1400 obr/min z pięciobiegowymi transformatorowymi regulatorami prędkości obrotowej dla wielkości 31; 35; 40; 45; 50, 56 i 63
  • (EC/J) jednofazowymi elektronicznie komutowanymi dla wielkości 31; 35; 40, 45
  • (EC/T) trójfazowymi elektronicznie komutowanymi dla wielkości 35; 40; 45; 50, 56 i 63

W porozumieniu z producentem wentylatory WDV, WDVO i WDH mogą być wykonane z silnikami asynchronicznymi szesciobiegunowymi o ~900 obr./min i pięciobiegowymi transformatorowymi regulatorami prędkości obrotowej.

Dane techniczne Dobór urządzeń Materiały do pobrania

Dane techniczne

  • WDH-31-EC/J
  • WDH-35-EC/J
  • WDH-35-EC/T
  • WDH-40-EC/J
  • WDH-40-EC/T
  • WDH-45-EC/J
  • WDH-45-EC/T
  • WDH-50-EC/T
  • WDH-56-EC/T
  • WDH-63-EC/T
  • WDH-31-AC/4J
  • WDH-35-AC/4J
  • WDH-40-AC/4J
  • WDH-45-AC/4J
  • WDH-50-AC/4J
  • WDH-31-AC/4T
  • WDH-35-AC/4T
  • WDH-40-AC/4T
  • WDH-45-AC/4T
  • WDH-50-AC/4T
  • WDH-56-AC/4T
  • WDH-63-AC/4T

  • Wymiary:

    Charakterystyka:

    WDH-31-EC/J
    Ød [mm] A [mm] B [mm] C [mm]  H [mm] Masa [kg]
    231 552 480 675 401 17,5

    Typ wirnika

    RH31V-6IK.BD.VR

    Typ silnika

    MK090-40

    Zasilanie

    1~230V/50Hz

    Moc silnika [kW]

    0,56

    Prąd [A]

    2,8

    Obroty maksymalne [min-1]

    2100

    Zgodność z normami

    CE

  • Wymiary:

    Charakterystyka:

    WDH-35-EC/J
    Ød [mm] A [mm] B [mm] C [mm]  H [mm] Masa [kg]
    258 552 480 855 468 23,0

    Typ wirnika

    RH35V-ZIK.DC.VR

    Typ silnika

    MK116-36

    Zasilanie

    1~230V/50Hz

    Moc silnika [kW]

    0,98

    Prąd [A]

    5,0

    Obroty maksymalne [min-1]

    2090

    Zgodność z normami

    CE

  • Wymiary:

    Charakterystyka:

    WDH-35-EC/T
    Ød [mm]   A [mm]   B [mm]  C [mm]  H [mm] Masa [kg]
    258 552 480 855 468 23,0
    Typ wirnika RH35V-ZIK.DC.VR
    Typ silnika MK116-36
    Zasilanie 3~400V/50Hz
    Moc silnika [kW] 1,50
    Prąd [A] 2,4
    Obroty maksymalne [min-1] 2430
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-40-EC/J
    Ød [mm]   A [mm]   B [mm]  C [mm]  H [mm] Masa [kg]
    298 632 560 855 491 26,0
    Typ wirnika RH40V-ZIK.DC.VR
    Typ silnika MK116-36
    Zasilanie 1~230V/50Hz
    Moc silnika [kW] 0,84
    Prąd [A] 4,2
    Obroty maksymalne [min-1] 1580
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-40-EC/T
    Ød [mm]   A [mm]   B [mm]  C [mm]  H [mm] Masa [kg]
    298 632 560 855 491 26,0
    Typ wirnika RH40V-ZIK.DC.VR
    Typ silnika MK116-36
    Zasilanie 3~400V/50Hz
    Moc silnika [kW] 1,30
    Prąd [A] 2,1
    Obroty maksymalne [min-1] 1840
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-45-EC/J
    Ød [mm]   A [mm]   B [mm]  C [mm]  H [mm] Masa [kg]
    331 702 630 855 530 30,5
    Typ wirnika RH45V-ZIK.DC.VR
    Typ silnika MK116-36
    Zasilanie 1~230V/50Hz
    Moc silnika [kW] 0,64
    Prąd [A] 3,3
    Obroty maksymalne [min-1] 1220
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-45-EC/T
    Ød [mm]   A [mm]   B [mm]  C [mm]  H [mm] Masa [kg]
    331 702 630 855 530 30,5
    Typ wirnika RH45V-ZIK.DC.VR
    Typ silnika MK116-36
    Zasilanie 3~400V/50Hz
    Moc silnika [kW] 1,10
    Prąd [A] 1,8
    Obroty maksymalne [min-1] 1450
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-50-EC/T
    Ød [mm]   A [mm]   B [mm]  C [mm]  H [mm] Masa [kg]
    366 782 710 1220 568 46,0
    Typ wirnika RH50V-ZIK.GG.VR
    Typ silnika MK152-56
    Zasilanie 3~400V/50Hz
    Moc silnika [kW] 3,10
    Prąd [A] 5,0
    Obroty maksymalne [min-1] 1770
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-56-EC/T
    Ød [mm] A [mm] B [mm] C [mm]  H [mm] Masa [kg]
    408 782 710 1220 603 49,5
    Typ wirnika RH56V-ZIK.GG.VR
    Typ silnika MK152-56
    Zasilanie 3~400V/50Hz
    Moc silnika [kW] 2,60
    Prąd [A] 4,2
    Obroty maksymalne [min-1] 1410
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-63-EC/T
    Ød [mm] A [mm] B [mm] C [mm]  H [mm] Masa [kg]
    454 872 800 1220 642 55,5
    Typ wirnika RH63V-ZIK.GG.VR
    Typ silnika MK152-56
    Zasilanie 3~400V/50Hz
    Moc silnika [kW] 2,10
    Prąd [A] 3,4
    Obroty maksymalne [min-1] 1090
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-31-AC/4J
    Ød [mm] A [mm] B [mm] C [mm]  H [mm] Masa [kg]
    231 552 480 675 401 16,5
    Typ silnika RH31V-4EK.2F.VR
    Zasilanie 1~230V/50Hz
    Moc silnika [kW] 0,22
    Prąd [A] 1,10
    Obroty [min-1] 1370
    Temperatura minimalna [oC] -15
    Temperatura maksymalna [oC] +60
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-35-AC/4J
    Ød [mm]   A [mm]   B [mm]  C [mm]  H [mm] Masa [kg]
    258 552 480 855 468 22,0
    Typ silnika RH35V-4EK.4F.VR
    Zasilanie 1~230V/50Hz
    Moc silnika [kW] 0,37
    Prąd [A] 1,85
    Obroty [min-1] 1390
    Temperatura minimalna [oC] -15
    Temperatura maksymalna [oC] +60
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-40-AC/4J
    Ød [mm] A [mm] B [mm] C [mm]  H [mm] Masa [kg]
    298 632 560 855 491 26,5
    Typ silnika RH40V-4EK.4I.VR
    Zasilanie 1~230V/50Hz
    Moc silnika [kW] 0,58
    Prąd [A] 2,60
    Obroty [min-1] 1270
    Temperatura minimalna [oC] -15
    Temperatura maksymalna [oC] +60
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-45-AC/4J
    Ød [mm]   A [mm]   B [mm]  C [mm]  H [mm] Masa [kg]
    331 702 630 855 530 40,0
    Typ silnika RH45V-4EK.6K.VR
    Zasilanie 1~230V/50Hz
    Moc silnika [kW] 1,10
    Prąd [A] 5,20
    Obroty [min-1] 1380
    Temperatura minimalna [oC] -15
    Temperatura maksymalna [oC] +60
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-50-AC/4J
    Ød [mm]   A [mm]   B [mm]  C [mm]  H [mm] Masa [kg]
    366 782 710 1220 568 51,0
    Typ silnika RH50V-4EK.6N.VR
    Zasilanie 1~230V/50Hz
    Moc silnika [kW] 1,65
    Prąd [A] 7,40
    Obroty [min-1] 1350
    Temperatura minimalna [oC] -15
    Temperatura maksymalna [oC] +60
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-31-AC/4T
    Ød [mm]   A [mm]   B [mm]  C [mm]  H [mm] Masa [kg]
    231 552 480 675 401 16,5
    Typ silnika RH31V-4DK.2F.VR
    Zasilanie 3~400V/50Hz
    Moc silnika [kW] 0,21
    Prąd [A] 0,50
    Obroty [min-1] 1390
    Temperatura minimalna [oC] -15
    Temperatura maksymalna [oC] +60
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-35-AC/4T
    Ød [mm]   A [mm]   B [mm]  C [mm]  H [mm] Masa [kg]
    258 552 480 855 468 22,0
    Typ silnika RH35V-4DK.4C.VR
    Zasilanie 3~400V/50Hz
    Moc silnika [kW] 0,33
    Prąd [A] 0,68
    Obroty [min-1] 1380
    Temperatura minimalna [oC] -15
    Temperatura maksymalna [oC] +60
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-40-AC/4T
    Ød [mm]   A [mm]   B [mm]  C [mm]  H [mm] Masa [kg]
    298 632 560 855 491 26,5
    Typ silnika RH40V-4DK.4I.VR
    Zasilanie 3~400V/50Hz
    Moc silnika [kW] 0,54
    Prąd [A] 1,20
    Obroty [min-1] 1290
    Temperatura minimalna [oC] -15
    Temperatura maksymalna [oC] +60
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-45-AC/4T
    Ød [mm]   A [mm]   B [mm]  C [mm]  H [mm] Masa [kg]
    331 702 630 855 530 40,0
    Typ silnika RH45V-4DK.6F.VR
    Zasilanie 3~400V/50Hz
    Moc silnika [kW] 1,0
    Prąd [A] 1,95
    Obroty [min-1] 1370
    Temperatura minimalna [oC] -15
    Temperatura maksymalna [oC] +60
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-50-AC/4T
    Ød [mm]   A [mm]   B [mm]  C [mm]  H [mm] Masa [kg]
    366 782 710 1220 568 51,0
    Typ silnika RH50V-4DK.6K.VR
    Zasilanie 3~400V/50Hz
    Moc silnika [kW] 1,45
    Prąd [A] 2,80
    Obroty [min-1] 1280
    Temperatura minimalna [oC] -15
    Temperatura maksymalna [oC] +60
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-56-AC/4T
    Ød [mm]   A [mm]   B [mm]  C [mm]  H [mm] Masa [kg]
    408 782 710 1220 603 54,5
    Typ silnika RH56V-4DK.6N.VR
    Zasilanie 3~400V/50Hz
    Moc silnika [kW] 2,50
    Prąd [A] 4,60
    Obroty [min-1] 1330
    Temperatura minimalna [oC] -15
    Temperatura maksymalna [oC] +45
    Zgodność z normami ErP 2015, CE

  • Wymiary:

    Charakterystyka:

    WDH-63-AC/4T
    Ød [mm]   A [mm]   B [mm]  C [mm]  H [mm] Masa [kg]
    454 872 800 1220 642 74,0
    Typ silnika RH63V-4DK.7Q.VR
    Zasilanie 3~400V/50Hz
    Moc silnika [kW] 3,90
    Prąd [A] 6,60
    Obroty [min-1] 1270
    Temperatura minimalna [oC] -15
    Temperatura maksymalna [oC] +55
    Zgodność z normami ErP 2015, CE
