OPTIMAX-ROTO to typoszereg energooszczędnych central kompaktowych wyposażony w najnowsze rozwiązania w zakresie techniki cieplnej i wentylacyjnej. Centrale zbudowane z sekcji bazowej, sekcji chłodnicy wodnej lub freonowej oraz sekcji tłumienia. Wysokosprawne wymienniki obrotowe pozwalają na odzysk energii cieplnej z powietrza usuwanego ze sprawnością do 90%. Jednocześnie zastosowane wentylatory o najwyższej klasie sprawności z silnikami EC zapewniają minimalny pobór energii elektrycznej. Izolację termiczną obudowy stanowią panele o grubości 50 mm wypełnione wełną mineralną co zapewnia niskie straty ciepła do otoczenia i jednocześnie stanowi bardzo dobrą barierę akustyczną pracujących wentylatorów. Centrale OPTIMAX-ROTO posiadają zabudowaną w centrali skrzynkę zasilająco-sterującą oraz są w pełni okablowane.

Dane techniczne Dobór urządzeń Materiały do pobrania

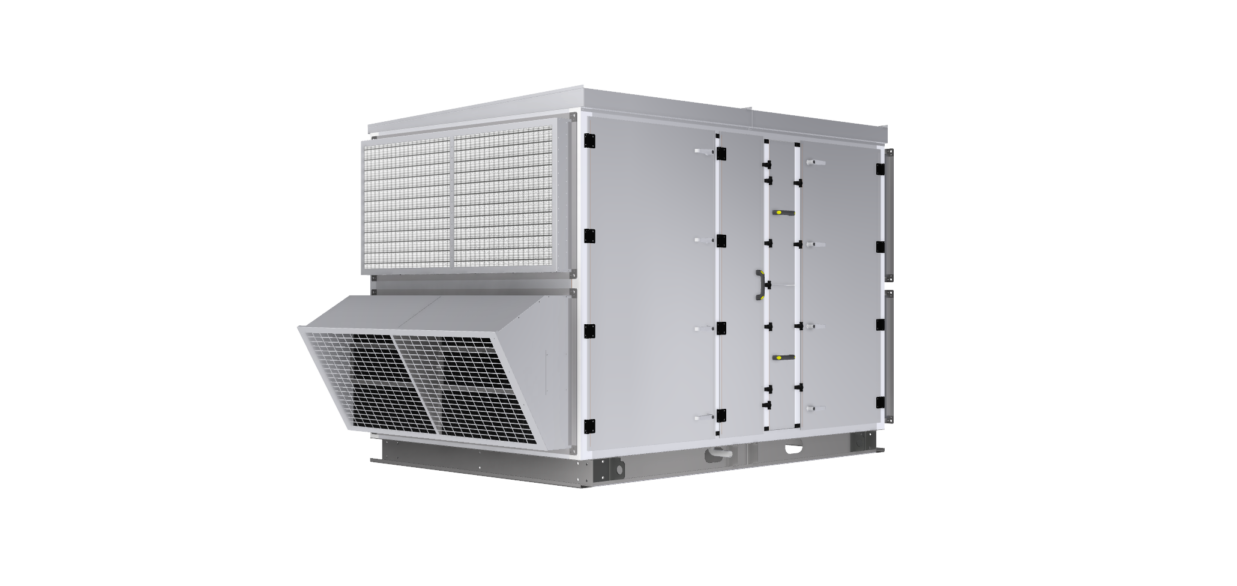

OPTIMAX-ROTO

  • wielkości i wydajności central
  • sprawność odzysku ciepła do 90%
  • silniki EC, AC
  • automatyka PLUG & PLAY
  • posiadane certyfikaty
  • wykonanie
  • modele 3D BIM

  • ROTO-0        400 ÷ 1 000 m3/h
    ROTO-5        700 ÷ 1 800 m3/h
    ROTO-10      1 000 ÷ 2 800 m3/h
    ROTO-20      2 000 ÷ 5 800 m3/h
    ROTO-30      4 000 ÷ 9 900 m3/h
    ROTO-40      7 500 ÷ 15 000 m3/h
    ROTO-50      10 500 ÷ 21 000 m3/h

Funkcje centrali OPTIMAX-ROTO

  • Filtracja

    • filtry kasetowe
    • filtry kieszeniowe

  • Grzanie

    • nagrzewnica wodna
    • nagrzewnica elektryczna
    • nagrzewnica freonowa (skraplacz)

  • Chłodzenie

    • chłodnica wodna
    • chłodnica freonowa (parownik)
    • chłodnica freonowa

  • Odzysk ciepła

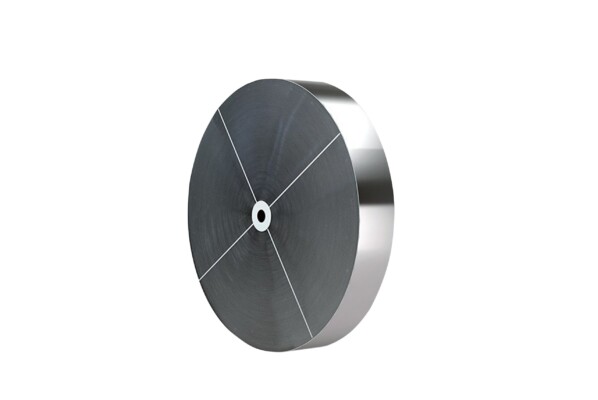

    • wymiennik obrotowy

  • Transport powietrza

    • wentylatory z napędem bezpośrednim z silnikami EC
    • wentylatory z napędem bezpośrednim z silnikami AC

Zastosowania

Centrale sekcyjne OPTIMAX-ROTO najczęściej stosowane są w:

  • obiekty przemysłowe
  • centra handlowe
  • magazyny
  • szpitale
  • kina
  • szkoły
  • baseny

Dodatkowe informacje o produkcie

  • Konstrukcja obudowy central OPTIMAX-ROTO opiera się na bazie szkieletu z profili aluminiowych. Obudowę stanowią panele o grubości 50 mm wykonane z blachy ocynkowanej wypełnione wełną mineralną. Do celów rewizji zastosowano panele inspekcyjne na zawiasach z dociskami. Podstawę w każdej wielkości stanowi rama z profili stalowych.

  • Poniższe parametry podano wg normy PN-EN 1886

    – wytrzymałość mechaniczna obudowy – klasa D1
    – szczelność obudowy – klasa L1
    – szczelność zamocowania filtra – F9
    – współczynnik przenikania ciepła – klasa T3
    – współczynnik wpływu mostków cieplnych – TB1

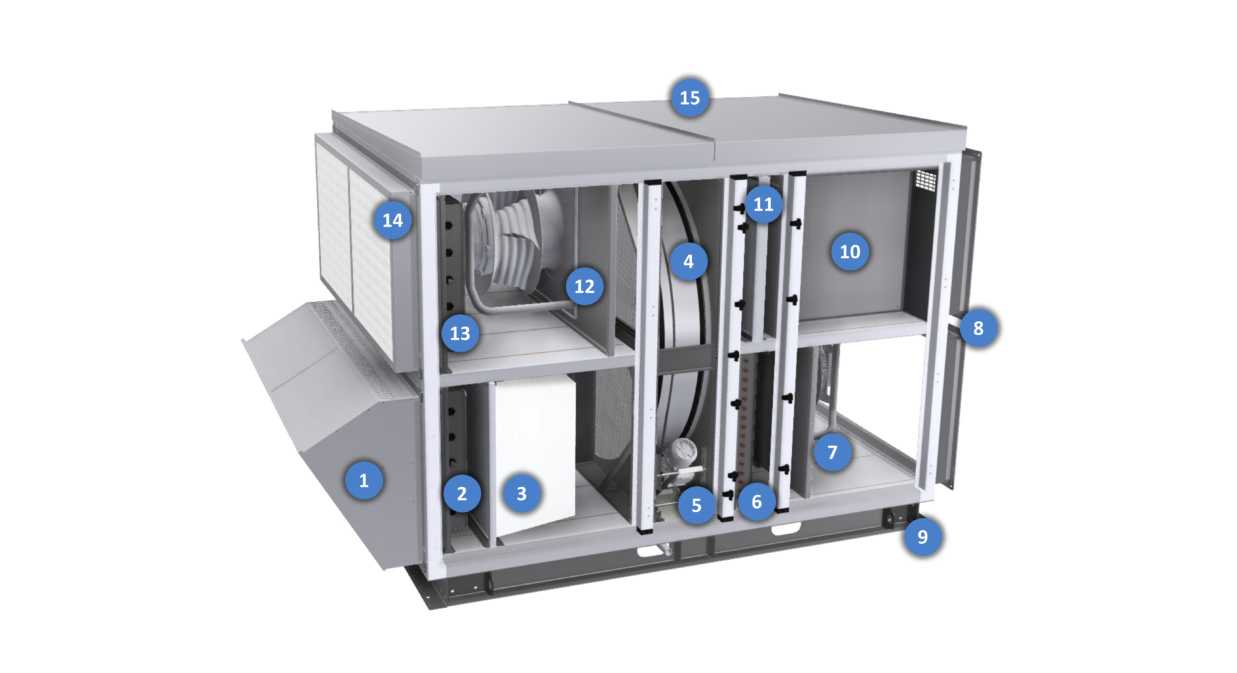

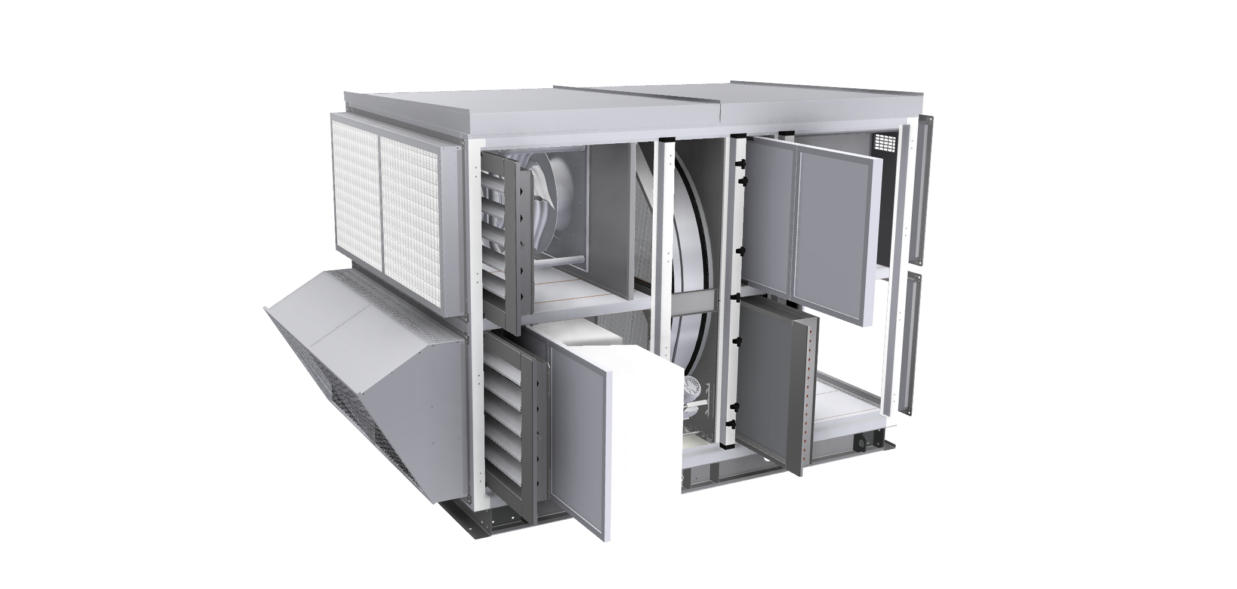

  • Opis elementów składowych:

    1. Czerpnia powietrza
    2. Przepustnica odcinająca nawiew
    3. Filtr kieszeniowy bardzo dokładny
    4. Wymiennik obrotowy
    5. Wanna do odprowadzania skroplin z wymiennika
    6. Nagrzewnica wodna lub elektryczna
    7. Wentylatory nawiewne z silnikami AC lub EC
    8. Króćce elastyczne
    9. Podstawa
    10. Skrzynka zasilająco-sterująca
    11. Filtr kasetowy dokładny o grubości 48 mm
    12. Wentylatory wywiewne z silnikami AC lub EC
    13. Przepustnica odcinająca wywiew
    14. Wyrzutnia powietrza
    15. Dach

    * Przykładowa konfiguracja centrali sekcji bazowej w wykonaniu dachowym.

  • Obudowa
  • Parametry obudowy
  • Elementy składowe

Automatyka do OPTIMAX-ROTO

Wykorzystując układy automatyki Plug&Play firmy JUWENT dla central wentylacyjnych i klimatyzacyjnych uzyskujemy komfort przy utrzymaniu kosztów eksploatacji na możliwie niskim poziomie, a także pewność zabezpieczeń i kontroli pracy elementów automatyki przed uszkodzeniami.

Zadaniem takich układów jest możliwie największe ograniczenie wpływu człowieka na bezpośrednie działanie tych układów, tak aby rola obsługi była jedynie ograniczona do zadawania parametrów wymaganych warunków. Całą resztę zapewnia układ automatycznej regulacji, który dostosowuje się zarówno do warunków wewnątrz pomieszczeń, jak i zmiennych warunków zewnętrznych.

Podzespoły kontrolujące (czujniki, presostaty,..) i wykonawcze (zawory, siłowniki,…) automatyki współpracują z sterownikiem swobodnie programowalnym (wyposażonym standardowo w otwarty protokół komunikacyjny Modbus RTU (RS-485) lub opcjonalny: LON Works, BACnet IP, Ethernet, Modbus TCP/IP), który jest skonfigurowany na podstawie wymagań zleceniodawcy (projektu).

Czytaj więcej

Programy Doboru Urządzeń

PDU zapewnia poprawny dobór central, prezentuje wszystkie niezbędne parametry oraz pozwala na wydruk raportu podsumowującego dobór. Takie rozwiązanie zapewnia naszym klientom kompleksową i profesjonalną obsługę oraz znaczącą oszczędność czasu. Programy umożliwiają dobór praktycznie wszystkich produkowanych przez nas wyrobów.

Przejdź do PDU

Dane techniczne

  • OPTIMAX-ROTO-0
  • OPTIMAX-ROTO-5
  • OPTIMAX-ROTO-10
  • OPTIMAX-ROTO-10-M
  • OPTIMAX-ROTO-20
  • OPTIMAX-ROTO-20-M
  • OPTIMAX-ROTO-30
  • OPTIMAX-ROTO-30-M
  • OPTIMAX-ROTO-40
  • OPTIMAX-ROTO-40-M
  • OPTIMAX-ROTO-50
  • OPTIMAX-ROTO-50-M

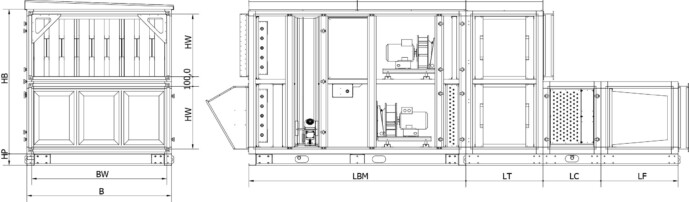

  • Wymiary:

    OPTIMAX-ROTO-0
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 LF
    [mm]    		 HP
    [mm]    		 LT
    [mm]
    		 LBM*
    [mm]
    700 700 1600 600 250 600 800 100 800 1600

    LBM* dotyczy sekcji bazowej z komorą mieszania. Wszystkie wymiary podano w [mm].
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie     stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

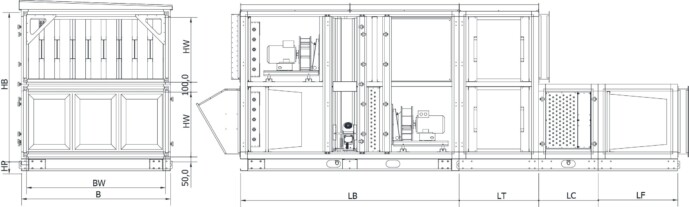

  • Wymiary:

    OPTIMAX-ROTO-5
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 LF
    [mm]    		 HP
    [mm]    		 LT
    [mm]
    		 LBM*
    [mm]
    900 800 1600 800 300 600 800 100 800 1600

    LBM* dotyczy sekcji bazowej z komorą mieszania. Wszystkie wymiary podano w [mm].
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie     stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-ROTO-10
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 LF
    [mm]    		 HP
    [mm]    		 LT
    [mm]
    		 LBM*
    [mm]
    900 900 1800 800 350 600 800 100 800 2000

    LBM* dotyczy sekcji bazowej z komorą mieszania. Wszystkie wymiary podano w [mm].
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie     stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.









  • Wymiary:

    OPTIMAX-ROTO-10-M
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 LF
    [mm]    		 HP
    [mm]    		 LT
    [mm]
    		 LBM*
    [mm]
    900 900 1800 800 350 600 800 100 800 2000

    LBM* dotyczy sekcji bazowej z komorą mieszania. Wszystkie wymiary podano w [mm].
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie     stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-ROTO-20
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 LF
    [mm]    		 HP
    [mm]    		 LT
    [mm]
    		 LBM*
    [mm]
    1200 1200 1900 1100 500 600 800 100 800 2000

    LBM* dotyczy sekcji bazowej z komorą mieszania. Wszystkie wymiary podano w [mm].
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie     stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-ROTO-20-M
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 LF
    [mm]    		 HP
    [mm]    		 LT
    [mm]
    		 LBM*
    [mm]
    1200 1200 1900 1100 500 600 800 100 800 2000

    LBM* dotyczy sekcji bazowej z komorą mieszania. Wszystkie wymiary podano w [mm].
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie     stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-ROTO-30
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 LF
    [mm]    		 HP
    [mm]    		 LT
    [mm]
    		 LBM*
    [mm]
    1500 1500 2200 1400 650 600 800 100 800 2250

    LBM* dotyczy sekcji bazowej z komorą mieszania. Wszystkie wymiary podano w [mm].
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie     stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-ROTO-30-M
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 LF
    [mm]    		 HP
    [mm]    		 LT
    [mm]
    		 LBM*
    [mm]
    1500 1500 2200 1400 650 600 800 100 800 2250

    LBM* dotyczy sekcji bazowej z komorą mieszania. Wszystkie wymiary podano w [mm].
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie     stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-ROTO-40
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 LF
    [mm]    		 HP
    [mm]    		 LT
    [mm]
    		 LBM*
    [mm]
    1800 1800 2500 1700 800 600 800 120 800 2550

    LBM* dotyczy sekcji bazowej z komorą mieszania. Wszystkie wymiary podano w [mm].
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie     stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-ROTO-40-M
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 LF
    [mm]    		 HP
    [mm]    		 LT
    [mm]
    		 LBM*
    [mm]
    1800 1800 2500 1700 800 600 800 120 800 2550

    LBM* dotyczy sekcji bazowej z komorą mieszania. Wszystkie wymiary podano w [mm].
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie     stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-ROTO-50
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 LF
    [mm]    		 HP
    [mm]    		 LT
    [mm]
    		 LBM*
    [mm]
    2100 2100 2700 2000 950 600 800 120 800 2700

    LBM* dotyczy sekcji bazowej z komorą mieszania. Wszystkie wymiary podano w [mm].
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie     stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-ROTO-50-M
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LC
    [mm]    		 LF
    [mm]    		 HP
    [mm]    		 LT
    [mm]
    		 LBM*
    [mm]
    2100 2100 2700 2000 950 600 800 120 800 2700

    LBM* dotyczy sekcji bazowej z komorą mieszania. Wszystkie wymiary podano w [mm].
    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie     stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

Pliki do pobrania

Karta Katalogowa OPTIMAX-ROTO
pdf
2,92MB
Ksiązka Wyrobu OPTIMAX-ROTO
pdf
3,78MB
Bloki AutoCAD OPTIMAX-ROTO
zip
13,16MB
Wzór deklaracji zgodności-OPTIMAX-ROTO
pdf
0,22MB
