OPTIMAX-RGS to typoszereg energooszczędnych central kompaktowych wyposażony w najnowsze rozwiązania w zakresie techniki cieplnej i wentylacyjnej. Wysokosprawne wymienniki przeciwprądowe pozwalają na odzysk energii cieplnej z powietrza usuwanego ze sprawnością do 90%. Jednocześnie zastosowane wentylatory o najwyższej klasie sprawności z silnikami EC zapewniają minimalny pobór energii elektrycznej. Izolację termiczną obudowy stanowią panele o grubości 50 mm wypełnione wełną mineralną co zapewnia niskie straty ciepła do otoczenia i jednocześnie stanowi bardzo dobrą barierę akustyczną pracujących wentylatorów. Urządzenia są wyposażone w pionowe wyloty powietrza dzięki czemu można je umieścić nawet w ciasnych pomieszczeniach lub wnękach.

Dane techniczne Dobór urządzeń Materiały do pobrania

OPTIMAX-RGS

  • wielkości i wydajności central
  • sprawność odzysku ciepła do 90%
  • silniki EC
  • automatyka PLUG & PLAY
  • posiadane certyfikaty
  • wykonanie
  • modele 3D BIM

  • RGS-05      250 ÷ 700 m3/h
    RGS-07      400 ÷ 1 000 m3/h
    RGS-10      600 ÷ 1 400 m3/h
    RGS-25      1 100 ÷ 2 700 m3/h
    RGS-40      2 300 ÷ 4 300 m3/h
    RGS-60      3 900 ÷ 6 300 m3/h
    RGS-80      5 000 ÷ 8 000 m3/h
    RGS-90      5 500 ÷ 10 000 m3/h

Funkcje centrali OPTIMAX-RGS

  • Filtracja

    • filtry kasetowe

  • Grzanie

    • nagrzewnica wodna
    • nagrzewnica elektryczna

  • Odzysk ciepła

    • wymiennik przeciwprądowy

  • Transport powietrza

    • wentylatory z napędem bezpośrednim z silnikami EC

Zastosowania

Centrale sekcyjne OPTIMAX-RGS najczęściej stosowane są w:

  • obiekty przemysłowe
  • centra handlowe
  • magazyny
  • szpitale
  • kina
  • szkoły
  • baseny

Dodatkowe informacje o produkcie

  • Konstrukcja obudowy central OPTIMAX-RGS opiera się na bazie szkieletu z profili aluminiowych. Obudowę stanowią panele o grubości 50 mm wykonane z blachy ocynkowanej wypełnione wełną mineralną. Do celów rewizji zastosowano panele inspekcyjne na zawiasach z dociskami. Podstawę w każdej wielkości stanowi rama z profili stalowych.

  • Poniższe parametry podano wg normy PN-EN 1886

    – wytrzymałość mechaniczna obudowy – klasa D1
    – szczelność obudowy – klasa L1
    – szczelność zamocowania filtra – F9
    – współczynnik przenikania ciepła – klasa T3
    – współczynnik wpływu mostków cieplnych – TB1

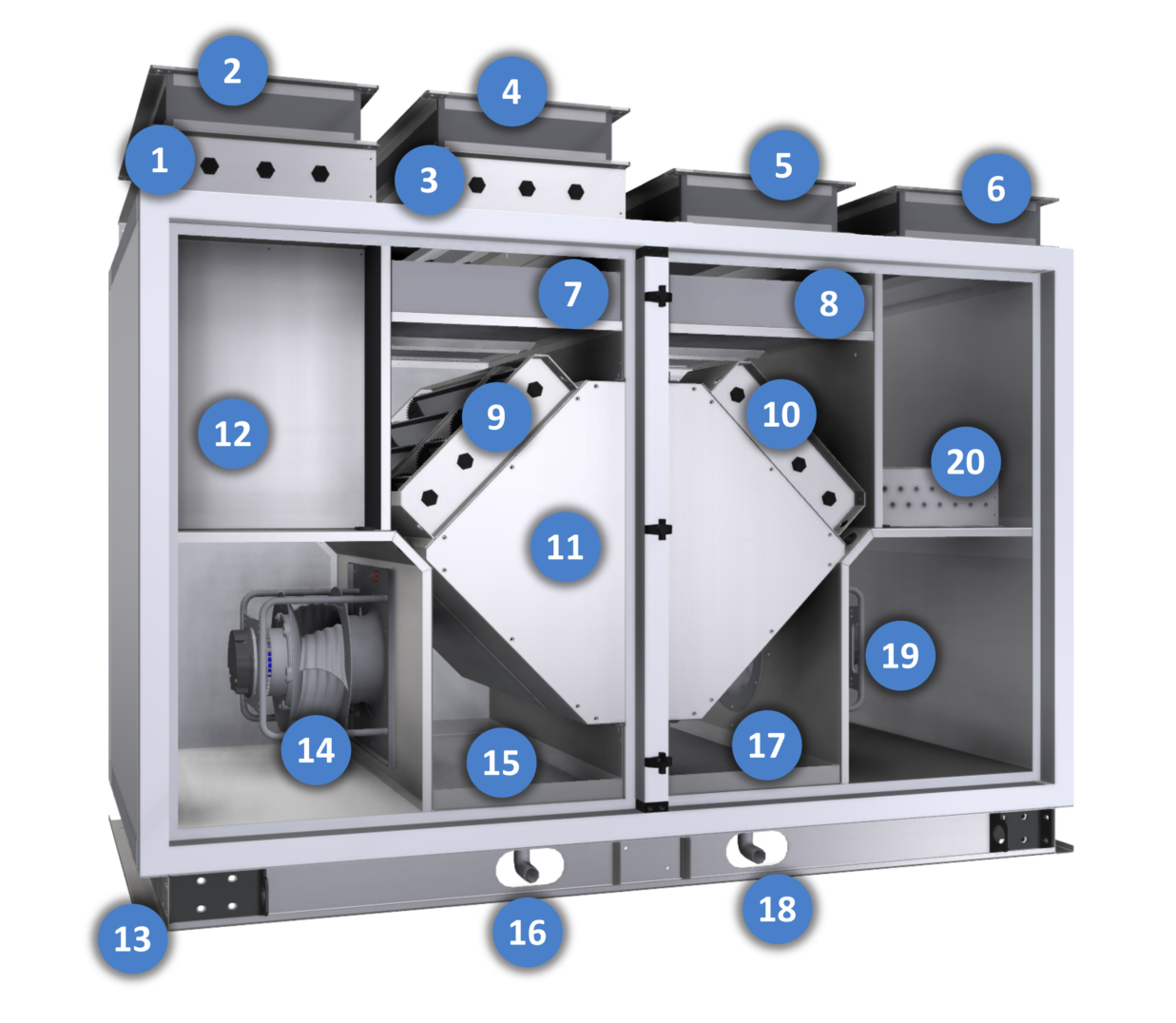

  • Opis elementów składowych:

    1. Przepustnica pow. usuwanego
    2. Króciec elastyczny pow. usuwanego
    3. Przepustnica pow. świeżego
    4. Króciec elastyczny powietrza świeżego
    5. Króciec powietrza wywiewanego
    6. Króciec powietrza nawiewanego
    7. Filtr powietrza świeżego
    8. Filtr powietrza wywiewanego
    9. Przepustnica by-passu
    10. Przepustnica recyrkulacji
    11. Wymiennik przeciwprądowy
    12. Skrzynka zasilająco-sterująca
    13. Rama centrali
    14. Wentylator wywiewny
    15. Wanna skroplin wywiewu
    16. Odpływ skroplin
    17. Wanna skroplin nawiewu
    18. Odpływ skroplin
    19. Wentylator nawiewny
    20. Nagrzewnica

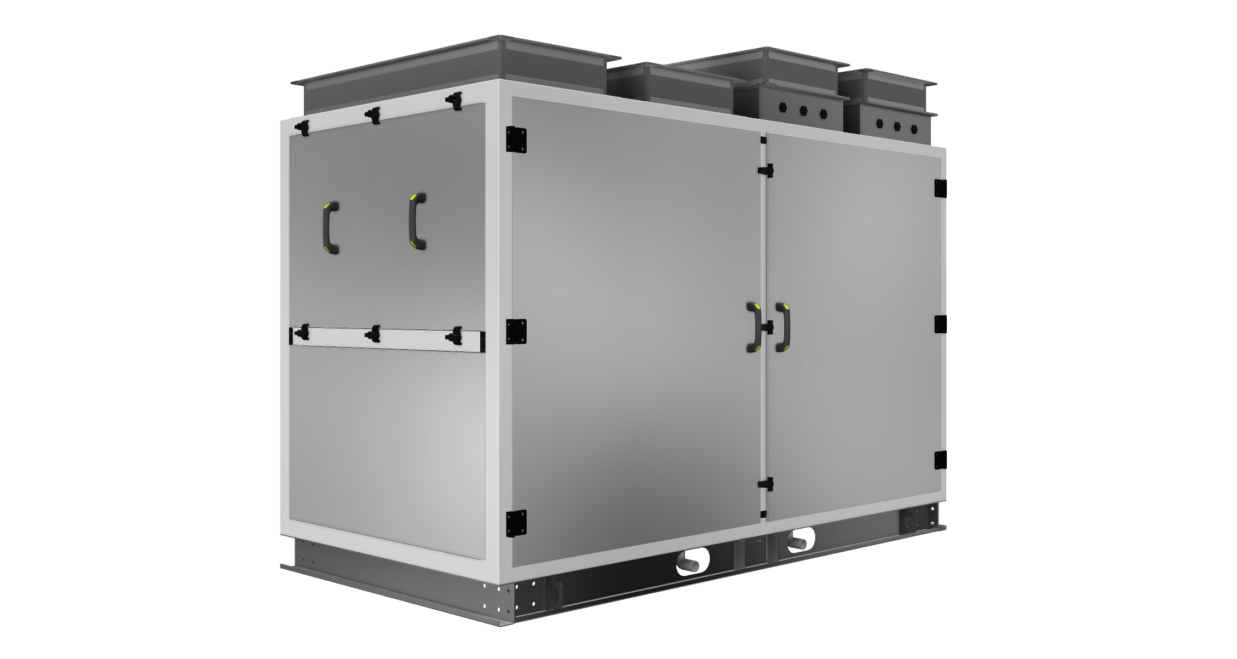

  • Obudowa
  • Parametry obudowy

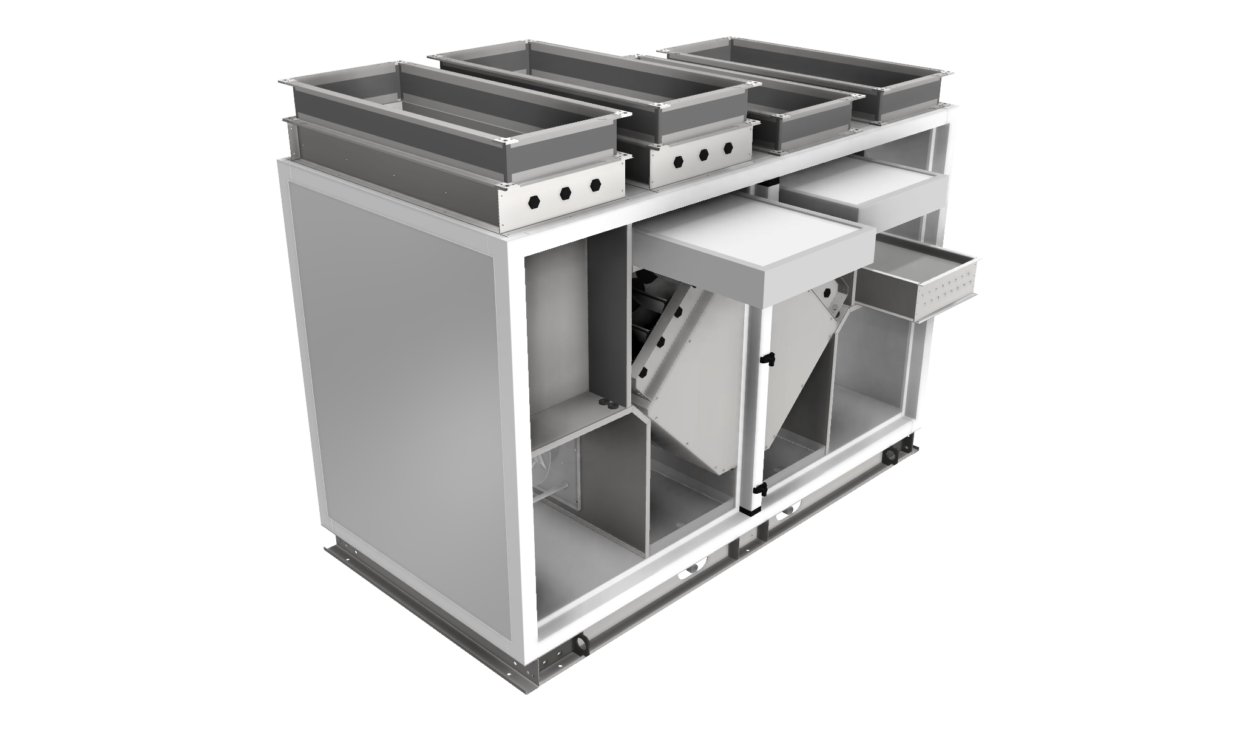

  • Przykładowa konfiguracja

Automatyka do OPTIMAX-RGS

Wykorzystując układy automatyki Plug&Play firmy JUWENT dla central wentylacyjnych i klimatyzacyjnych uzyskujemy komfort przy utrzymaniu kosztów eksploatacji na możliwie niskim poziomie, a także pewność zabezpieczeń i kontroli pracy elementów automatyki przed uszkodzeniami.

Zadaniem takich układów jest możliwie największe ograniczenie wpływu człowieka na bezpośrednie działanie tych układów, tak aby rola obsługi była jedynie ograniczona do zadawania parametrów wymaganych warunków. Całą resztę zapewnia układ automatycznej regulacji, który dostosowuje się zarówno do warunków wewnątrz pomieszczeń, jak i zmiennych warunków zewnętrznych.

Podzespoły kontrolujące (czujniki, presostaty,..) i wykonawcze (zawory, siłowniki,…) automatyki współpracują z sterownikiem swobodnie programowalnym (wyposażonym standardowo w otwarty protokół komunikacyjny Modbus RTU (RS-485) lub opcjonalny: LON Works, BACnet IP, Ethernet, Modbus TCP/IP), który jest skonfigurowany na podstawie wymagań zleceniodawcy (projektu).

Czytaj więcej

Programy Doboru Urządzeń

PDU zapewnia poprawny dobór central, prezentuje wszystkie niezbędne parametry oraz pozwala na wydruk raportu podsumowującego dobór. Takie rozwiązanie zapewnia naszym klientom kompleksową i profesjonalną obsługę oraz znaczącą oszczędność czasu. Programy umożliwiają dobór praktycznie wszystkich produkowanych przez nas wyrobów.

Przejdź do PDU

Dane techniczne

  • OPTIMAX-RGS-05
  • OPTIMAX-RGS-07
  • OPTIMAX-RGS-10
  • OPTIMAX-RGS-25
  • OPTIMAX-RGS-40
  • OPTIMAX-RGS-60
  • OPTIMAX-RGS-80
  • OPTIMAX-RGS-90

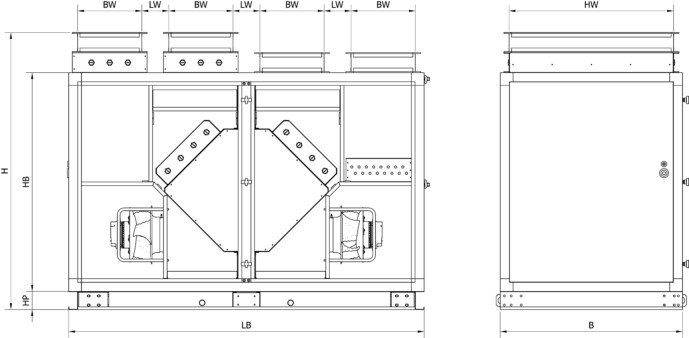

  • Wymiary:

    OPTIMAX-RGS-05
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LW
    [mm]    		 HP
    [mm]    		 H
    [mm]    		 Masa
    [kg]
    600 900 1350 200 500 150 100 1210 180

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.









  • Wymiary:

    OPTIMAX-RGS-07
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LW
    [mm]    		 HP
    [mm]    		 H
    [mm]    		 Masa
    [kg]
    700 900 1350 200 600 150 100 1210 180

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-RGS-10
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LW
    [mm]    		 HP
    [mm]    		 H
    [mm]    		 Masa
    [kg]
    800 1100 1750 300 700 150 100 1410 291

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-RGS-25
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LW
    [mm]    		 HP
    [mm]    		 H
    [mm]    		 Masa
    [kg]
    1000 1200 1950 350 900 150 100 1510 380

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-RGS-40
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LW
    [mm]    		 HP
    [mm]    		 H
    [mm]    		 Masa
    [kg]
    1200 1400 2150 400 1100 150 100 1710 514

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-RGS-60
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LW
    [mm]    		 HP
    [mm]    		 H
    [mm]    		 Masa
    [kg]
    1400 1500 2350 450 1300 150 120 1830 696

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-RGS-80
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LW
    [mm]    		 HP
    [mm]    		 H
    [mm]    		 Masa
    [kg]
    1700 1900 2350 450 1600 150 120 1830 696

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.

  • Wymiary:

    OPTIMAX-RGS-90
    Wymiary
    B
    [mm]    		 HB
    [mm]    		 LB
    [mm]    		 BW
    [mm]    		 HW
    [mm]    		 LW
    [mm]    		 HP
    [mm]    		 H
    [mm]    		 Masa
    [kg]
    1700 1900 2950 500 1600 200 120 2230 1100

    Wykonanie standardowe może zostać zmodyfikowane po uzgodnieniu z Działem Konstrukcyjnym firmy Juwent w zakresie stosowanych materiałów.
    Zakres zmian musi być zatwierdzony na etapie przygotowywania oferty techniczno – handlowej.
