Wentylatory gastronomiczne są przeznaczone do pracy w instalacjach mechanicznej wentylacji kuchni przez wykonanie:

  • z trwałych, zabezpieczonych przed korozją materiałów;
  •  ułatwienia w dostępie do wnętrza wentylatorów dla utrzymania czystości
  •  i przystosowanie do pracy w podwyższonych temperaturach powietrza przetłaczanego i powietrza otaczającego silnik.

Opis produktu

Wentylatory gastronomiczne wykonywane są w dwóch typoszeregach różniących się przystosowaniem do wysokości temperatury przetłaczanego powietrza i rodzajem zastosowanych silników elektrycznych.
W wentylatorach WG z silnikami EC (elektronicznie komutowanymi) maksymalne temperatury przetłaczanego powietrza wynoszą od 45 do 60OC, natomiast w wentylatorach WGT z silnikami AC (asynchronicznymi) do 120OC.
Wentylatory gastronomiczne składają się z:

  •  wysokosprawnego wirnika promieniowego z łopatkami odgiętymi do tyłu,
  •  silnika elektrycznego EC (elektronicznie komutowanego) albo AC (asynchronicznego) wykonanych w klasie izolacji  F albo H i klasie szczelności IP54,
  • oraz obudowy, wykonanej z ocynkowanej blachy stalowej z izolacją termiczną i akustyczną z wełny mineralnej – z otwieraną przednią ścianką dla łatwego dostępu do wnętrza wentylatora i stanowiącą jednocześnie zamocowanie zespołu silnik-wirnik.

Wentylatory gastronomiczne posiadają możliwość regulacji prędkości obrotowej wirników dla przystosowania ich warunków użytkowania do doraźnych potrzeb instalacji wentylacyjnej w kuchni. W wentylatorach WG z silnikami EC realizujemy regulację bezstopniową 10V napięciem sterującym. a w wentylatorach WGT z silnikami AC regulację również bezstopniową przemiennikiem częstotliwości.
W dolnej ściance obudowy wentylatorów znajduje się króciec ¾” dla odpływu kondensatu.

Dane techniczne Dobór urządzeń Materiały do pobrania

Dane techniczne

  • WG-25
  • WG-31,5
  • WG-35,5
  • WGT-25
  • WGT-31,5
  • WGT-40

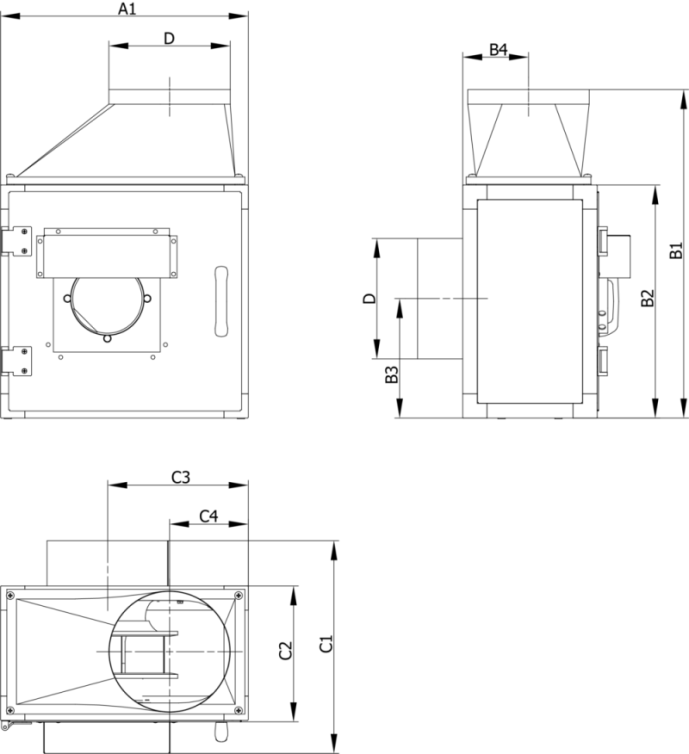

  • Wymiary:

    Charakterystyka:

    WG-25
    Wymiary [mm]
    D A1 B1 B2 B3 B4 C1 C2 C3 C4 Temp. otoczenia [°C] Masa [Kg]
    250 676 510 480 246 135 438 280 290 162 od -20 do +60 35



    Wirnik i silnik EC
    Wirnik promieniowy 25 wysokosprawny
    Silnik klasa izolacji F,  klasa szczelności IP54, EC z regulacją 10V
    Zasilanie [V]/[Hz] 1~230/50
    Moc silnika [kW] 0,5
    Prąd [A] 1,8 – 2,5
    Prędkość obrotowa [obr/min] Maksymalna Zalecana
    3080 2600
    Temperatura medium [ºC] +60
    Temperatura otoczenia [ºC] od -20 do +60
    Moc akustyczna LWA w punkcie ƞmax
    od strony wlotu powietrza [dBA] 67
    przez obudowę do otoczenia [dBA] 60
    Ciśnienie akustyczne LpA w kuchni dla: A=100 [m2]; Q=2; z odległości 3m 48 [dBA]

    *Charakterystyki wentylatorów WG, zmierzone przy ciężarze właściwym powietrza 1,2 kg/m3 i temperaturze +20ºC.

  • Wymiary:

    Charakterystyka:

    WG-31,5
    Wymiary [mm]
    D A1 B1 B2 B3 B4 C1 C2 C3 C4 Temp. otoczenia [°C] Masa [Kg]
    315 882 626 586 302 157 476 318 365 194 od -20 do +60 46



    Wirnik i silnik EC
    Wirnik promieniowy 31 wysokosprawny
    Silnik klasa izolacji F,  klasa szczelności IP54, EC z regulacją 10V
    Zasilanie [V]/[Hz] 1~230/50
    Moc silnika [kW] 1,35
    Prąd [A] 4,8 – 6,7
    Prędkość obrotowa [obr/min] Maksymalna Zalecana
    2920 2350
    Temperatura medium [ºC] +55
    Temperatura otoczenia [ºC] od -20 do +60
    Moc akustyczna LWA w punkcie ƞmax
    od strony wlotu powietrza [dBA] 73
    przez obudowę do otoczenia [dBA] 66
    Ciśnienie akustyczne LpA w kuchni dla: A=100 [m2]; Q=2; z odległości 3m  54 [dBA]

    *Charakterystyki wentylatorów WG, zmierzone przy ciężarze właściwym powietrza 1,2 kg/m3 i temperaturze +20ºC.

  • Wymiary:

    Charakterystyka:

    WG-35,5
    Wymiary [mm]
    D A1 B1 B2 B3 B4 C1 C2 C3 C4 Temp. otoczenia [°C] Masa [Kg]
    355 690 940 645 383 169 492 334 393 213 od -20 do +45 60



    Wirnik i silnik EC
    Wirnik promieniowy 35 wysokosprawny
    Silnik klasa izolacji F,  klasa szczelności IP54, EC z regulacją 10V
    Zasilanie [V]/[Hz] 1~230/50
    Moc silnika [kW] 1,35
    Prąd [A] 4,9 – 6,8
    Prędkość obrotowa [obr/min] Maksymalna Zalecana
    2400 2100
    Temperatura medium [ºC] +45
    Temperatura otoczenia [ºC] od -20 do +45
    Moc akustyczna LWA w punkcie ƞmax
    od strony wlotu powietrza [dBA] 73
    przez obudowę do otoczenia [dBA] 66
    Ciśnienie akustyczne LpA w kuchni dla: A=100 [m2]; Q=2; z odległości 3m 54 [dBA]

    *Charakterystyki wentylatorów WG, zmierzone przy ciężarze właściwym powietrza 1,2 kg/m3 i temperaturze +20ºC.

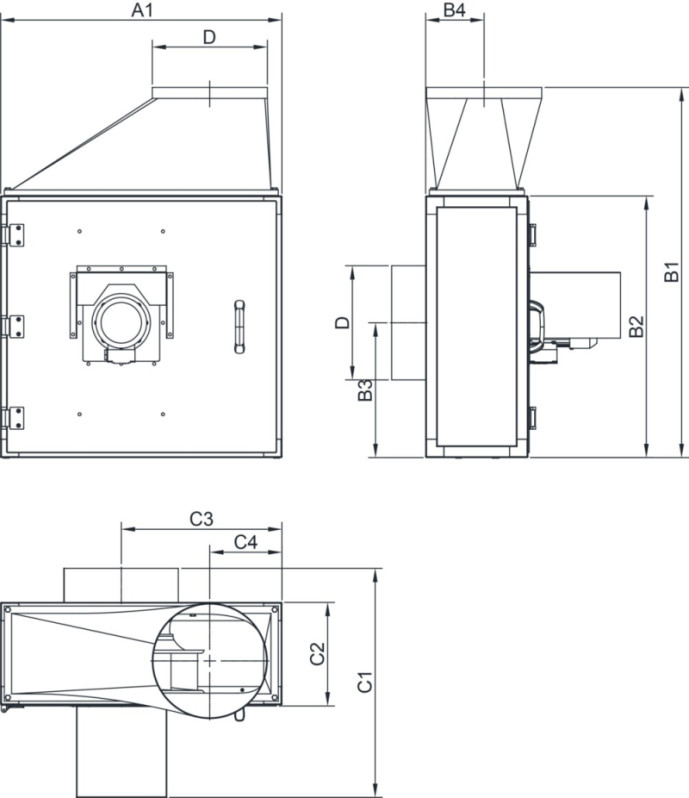

  • Wymiary:

    Charakterystyka:

    WGT-25
    Wymiary [mm]
    D A1 B1 B2 B3 B4 C1 C2 C3 C4 Temp. otoczenia [°C] Masa [Kg]
    250 625 876 580 298 120 582 239 355 165 od -20 do +60 35



    Wirnik i silnik EC
    Wirnik promieniowy WD25
    Silnik klasa izolacji F,  klasa szczelności IP54, AC z regulacją częstotliwości
    Zasilanie [V]/[Hz] 3~400/50
    Moc silnika [kW] 0,25
    Prąd [A] 0,68
    Prędkość obrotowa [obr/min] Maksymalna Zalecana
    1395 1395
    Temperatura medium [ºC] +120
    Temperatura otoczenia [ºC] od -20 do +60
    Moc akustyczna LWA w punkcie ƞmax
    od strony wlotu powietrza [dBA] 71
    przez obudowę do otoczenia [dBA] 64
    Ciśnienie akustyczne LpA w kuchni dla: A=100 [m2]; Q=2; z odległości 3m 52 [dBA]

    *Charakterystyki wentylatorów WG, zmierzone przy ciężarze właściwym powietrza 1,2 kg/m3 i temperaturze +20ºC.

  • Wymiary:

    Charakterystyka:

    WGT-31,5
    Wymiary [mm]
    D A1 B1 B2 B3 B4 C1 C2 C3 C4 Temp. otoczenia [°C] Masa [Kg]
    315 770 1011 715 368 160 626 280 439 198 od -20 do +60 46



    Wirnik i silnik EC
    Wirnik promieniowy WD31,5
    Silnik klasa izolacji F,  klasa szczelności IP54, AC z regulacją częstotliwości
    Zasilanie [V]/[Hz] 3~400/50
    Moc silnika [kW] 0,55
    Prąd [A] 1,26
    Prędkość obrotowa [obr/min] Maksymalna Zalecana
    1440 1440
    Temperatura medium [ºC] +120
    Temperatura otoczenia [ºC] od -20 do +60
    Moc akustyczna LWA w punkcie ƞmax
    od strony wlotu powietrza [dBA] 74
    przez obudowę do otoczenia [dBA] 67
    Ciśnienie akustyczne LpA w kuchni dla: A=100 [m2]; Q=2; z odległości 3m 55 [dBA]

    *Charakterystyki wentylatorów WG, zmierzone przy ciężarze właściwym powietrza 1,2 kg/m3 i temperaturze +20ºC.

  • Wymiary:

    Charakterystyka:

    WGT-40
    Wymiary [mm]
    D A1 B1 B2 B3 B4 C1 C2 C3 C4 Temp. otoczenia [°C] Masa [Kg]
    400 955 1191 895 462 203 691 345 546 240 od -20 do +60 60



    Wirnik i silnik EC
    Wirnik promieniowy WD40
    Silnik klasa izolacji F,  klasa szczelności IP54, AC z regulacją częstotliwości
    Zasilanie [V]/[Hz] 3~400/50
    Moc silnika [kW] 2,2
    Prąd [A] 4,4
    Prędkość obrotowa [obr/min] Maksymalna Zalecana
    1445 1200
    Temperatura medium [ºC] +120
    Temperatura otoczenia [ºC] od -20 do +60
    Moc akustyczna LWA w punkcie ƞmax
    od strony wlotu powietrza [dBA] 80
    przez obudowę do otoczenia [dBA] 73
    Ciśnienie akustyczne LpA w kuchni dla: A=100 [m2]; Q=2; z odległości 3m 61 [dBA]

    *Charakterystyki wentylatorów WG, zmierzone przy ciężarze właściwym powietrza 1,2 kg/m3 i temperaturze +20ºC.
