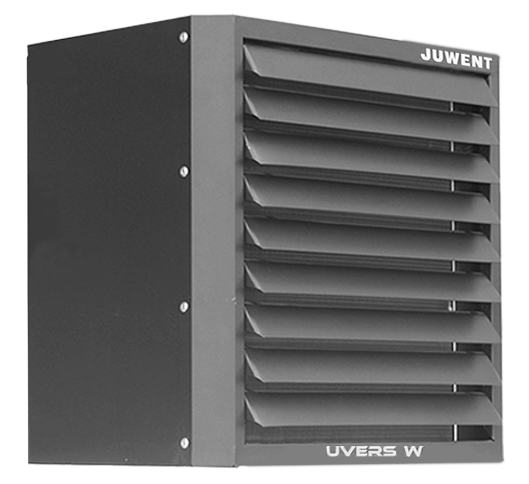

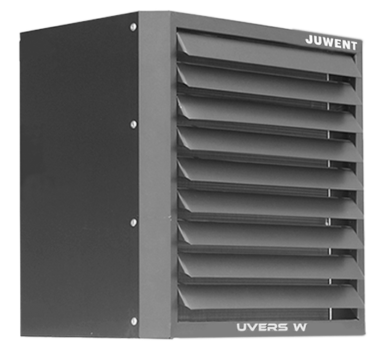

Aparaty ogrzewczo-chłodzące UVERS W

Aparaty ogrzewcze UVERS W przystosowane są do zasilania wodą z tradycyjnych wysokotemperaturowych oraz niskotemperaturowych źródeł ciepła takich jak: pompy ciepła czy kotły kondensacyjne mogą również pełnić funkcję chłodzenia po doprowadzeniu wody lodowej.
Aparaty przeznaczone są do ogrzewania i chłodzenia pomieszczeń takich jak: hale przemysłowe, warsztaty, magazyny, pawilony handlowe, sale widowiskowo-sportowe itp.

OPIS PRODUKTU

Aparaty UVERS W występują w dwóch wielkościach.
W skład aparatu wchodzą:

  • wentylator osiowy z jednofazowym silnikiem AC lub EC;
  • wysokosprawny wymiennik lamelowy, II lub III rzędowy (w przypadku aparatów z funkcją chłodzenia wykonywane są tylko wymienniki III rzędowe);
  • obudowa z blachy stalowej powlekanej;
  • kratka wylotowa z ruchomymi łopatkami, których ustawienie umożliwia regulację zasięgu strumienia powietrza.

Wyposażenie dodatkowe:

  • do podwieszenia aparatów służą specjalnie do tego zaprojektowane konsole pozwalające regulować aparat w płaszczyźnie poziomej o kąt ±45° oraz o kąt 25° w płaszczyźnie pionowej.
  • taca ociekowa służąca do odprowadzenia kondensatu powstałego podczas chłodzenia.



WARUNKI PRACY

Aparaty UVERS W mogą być zasilane wodą o maksymalnej temperaturze do 150°C i ciśnieniu pracy do 1,5MPa.

FUNKCJE PRACY APARATÓW

Dane techniczne

  • Wymiary:

    Wymiary

    A[mm]

    B[mm]

    h[mm] L[mm] d1 d2

    556

    527

    460 445 3/4′ 3/4′



    Parametry wentylatorów AC

    Napięcie [V]

    230

    Moc silnika [W]

    140

    Prąd [A]

    0,65

    Obroty [min-1]

    1420

    IP

    54

    Temperatura pracy

    60oC



    Moce cieplne aparatów z nagrzewnicami wodnymi

    Ilość rzędów nagrz.

    II

    Wydatek powietrza [m3/h]

    2050

    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]

    Parametry wody [°C]

    Temp. powietrza napływ. [°C]

    kW

    °C

    kPa

    90/70

    5

    25,1 39  10,4

    10

     23,6 42 8,8

    16

     20,6 45 7,1
     20 19,0 47  6,0

    80/60

    5

     21,2  34 7,5

    10

     19,2  37  6,1

    16

     16,9  40 4,7
    20  15,3 42  3,9

    70/50

    5

     17,7 29  5,1

    10

    15,5  31 4,1

    16

    13,3  35 2,9
     20  11,8 37  2,3

    60/40

    5

    13,7  24 3,1

    10

     11,9 27  2,3

    16

     9,8 30  1,6
     20  8,3 32  1,2

    50/30

    5

     10,2  19 1,7

    10

     8,4  22 1,2

    16

     6,3  25

     0,7

     20 4,9  27  0,4

    40/30

    5

    9,6 18  6,2

    10

     7,8 21 4,1

    16

     5,6 24 2,1
     20  4,1 26  1,2



    Głośność pracy [dB(A)]

    Z odległości 5m

    53

    Masa aparatu

    Masa [kg]

    26
  • Wymiary:

    Wymiary

    A[mm]

    B[mm]

    h[mm] L[mm] d1 d2

    556

    527

    460 445 3/4′ 3/4′



    Parametry wentylatorów AC

    Napięcie [V]

    230

    Moc silnika [W]

    140

    Prąd [A]

    0,65

    Obroty [min-1]

    1420

    IP

    54

    Temperatura pracy

    60oC



    Moce cieplne aparatów z nagrzewnicami wodnymi

    Ilość rzędów nagrz.

    III

    Wydatek powietrza [m3/h]

    1900

    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]

    Parametry wody [°C]

    Temp. powietrza napływ. [°C]

    kW

    °C

    kPa

    90/70

    5

    31,3 51 8,7

    10

    30,2 52 8,2

    16

    25,8 56 5,9
     20 23,8 57 5,6

    80/60

    5

    26,7 44 6,3

    10

    25,4 46 5,7

    16

    21,3 49 4,1
    20 19,4 50 3,4

    70/50

    5

    22,1 38 4,3

    10

    20,6 39 3,8

    16

    16,9 42 2,5
     20 15,2 43 2,1

    60/40

    5

    17,6 31 2,8

    10

    16,0 32 2,3

    16

    12,5 35 1,4
     20 10,7 37 1,2

    50/30

    5

    13,1 24 1,5

    10

    11,4 26 1,2

    16

    8,2 29 0,7
     20 6,4 30 0,4

    40/30

    5

    12,2 23 5,3

    10

    10,3 24 3,8

    16

    7,2 27 1,8
     20 5,4 28 1,0



    Moce chłodnicze aparatów z nagrzewnicami wodnymi

    Ilość rzędów nagrz.

    III

    Wydatek powietrza [m3/h]

    1900

    1700*

    Moc chłodnicza [kW], temperatura powietrza wypływającego [oC], ilość cieczy chłodzącej [m3/h], opory przepływu wody [kPa]

    Parametry wody [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    m3/h

    kPa

    kW

    OC m3/h kPa

    7/12

    28

    8,2 19 1,4 25,6 7,8 18 1,3 23,3

    25

    6,1 17 1,0  15,3  5,7 17 1,0 13,4

    22

    4,7  15 0,8  9,7  4,4  14 0,8 8,5

    12/16

    28

    5,7 20 1,2 19,5  5,3  20 1,1  17,2

    25

     4,3  19 0,9 12 4,0  18 0,9 10,6

    22

    2,9  18 0,6 5,9 2,7  17 0,6  5,2

    Moce chłodnicze podane przy wilgotności względnej powietrza 50%.

    *Zalecana wydajność powietrza przy pracy aparatu jako chłodzący.

    Głośność pracy [dB(A)]

    Z odległości 5m

    53

    Masa aparatu

    Masa [kg]

    28
  • Wymiary:

    Wymiary

    A[mm]

    B[mm]

    h[mm] L[mm] d1 d2

    556

    527

    460 350 3/4′ 3/4′



    Parametry wentylatorów EC

    Napięcie [V]

    230

    Moc silnika [W]

    140

    Prąd [A]

    1,45

    Obroty [min-1]

    1660

    IP

    54

    Temperatura pracy

    40oC



    Moce cieplne aparatów z nagrzewnicami wodnymi

    Ilość rzędów nagrz.

    II

    Wydatek powietrza [m3/h]

    2350

    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]

    Parametry wody [°C]

    Temp. powietrza napływ. [°C]

    kW

    °C

    kPa

    90/70

    5

    27,2 37 12,2

    10

    24,9 40 10,3

    16

    22,3 43 8,3
     20 21,3 45 7,5

    80/60

    5

    23,0 32 8,8

    10

    20,8 35 7,2

    16

    18,3 39 5,5
    20 17,2 41 4,9

    70/50

    5

    18,9 28 5,9

    10

    16,8 30 4,7

    16

    14,3 34 3,4
     20 13,5 36 2,9

    60/40

    5

    14,8 23 3,7

    10

    12,8 26 2,8

    16

    10,5 29 1,8
     20 9,2 31 1,4

    50/30

    5

    11,0 18 2,0

    10

    9,0 21 1,4

    16

    6,7 24 0,8
     20 5,3 26 0,5

    40/30

    5

    10,4 17 7,2

    10

    8,4 20 4,7

    16

    6,0 23 2,4
     20 4,6 25 1,4



    Głośność pracy [dB(A)]

    Z odległości 5m

    56

    Masa aparatu

    Masa [kg]

    24
  • Wymiary:

    Wymiary

    A[mm]

    B[mm]

    h[mm] L[mm] d1 d2

    556

    527

    460 350 3/4′ 3/4′



    Parametry wentylatorów EC

    Napięcie [V]

    230

    Moc silnika [W]

    140

    Prąd [A]

    1,45

    Obroty [min-1]

    1660

    IP

    54

    Temperatura pracy

    40oC



    Moce cieplne aparatów z nagrzewnicami wodnymi

    Ilość rzędów nagrz.

    III

    Wydatek powietrza [m3/h]

    2150

    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]

    Parametry wody [°C]

    Temp. powietrza napływ. [°C]

    kW

    °C

    kPa

    90/70

    5

    33,9 49 10,2

    10

    31,1 51 8,6

    16

    27,9 54 6,9
     20 25,8 55 5,9

    80/60

    5

    28,8 43 7,4

    10

    26,2 45 6,1

    16

    23,0 47 4,7
    20 20,9 49 3,9

    70/50

    5

    23,8 36 5,1

    10

    21,3 38 4,1

    16

    18,2 41 3,0
     20 16,2 42 2,4

    60/40

    5

    19,0 30 3,2

    10

    16,5 32 2,4

    16

    13,5 34 1,6
     20 11,5 36 1,2

    50/30

    5

    14,2 23 1,8

    10

    11,7 26 1,2

    16

    8,8 28 0,8
     20 7,0 30 0,5

    40/30

    5

    13,2 22 6,2

    10

    10,6 24 4,0

    16

    7,7 26 2,1
     20 5,8 28 1,2



    Moce chłodnicze aparatów z nagrzewnicami wodnymi

    Ilość rzędów nagrz.

    III

    Wydatek powietrza [m3/h]

    2150

    1700*

    Moc chłodnicza [kW], temperatura powietrza wypływającego [oC], ilość cieczy chłodzącej [m3/h], opory przepływu wody [kPa]

    Parametry wody [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    [m3/h]

    kPa

    kW

    OC [m3/h] kPa

    7/12

    28

     8,7  19 1,5  28,4 7,8  18 1,3  23,3

    25

    6,6 17 1,1 17,6  5,7  17 1,0 13,4

    22

    5,1 15 0,9 11,1  4,4 15 0,8  8,5

    12/16

    28

    6,2 20 1,3  22,5  5,3 20 1,1 17,2

    25

    4,7  19 1,0  13,8 4,0 18 0,9  10,6

    22

    3,1 18 0,7 6,8 2,7  17 0,6 5,2

    Moce chłodnicze podane przy wilgotności względnej powietrza 50%.
    *Zalecana wydajność powietrza przy pracy aparatu jako chłodzący.

    Głośność pracy [dB(A)]

    Z odległości 5m

    56

    Masa aparatu

    Masa [kg]

    26
  • Wymiary:

    Wymiary

    A[mm]

    B[mm]

    h[mm] L[mm] d1 d2

    677

    686 620 461 3/4′ 3/4′



    Parametry wentylatorów AC

    Napięcie [V]

    230

    Moc silnika [W]

    250

    Prąd [A]

    1,15

    Obroty [min-1]

    1350

    IP

    54

    Temperatura pracy

    60oC



    Moce cieplne aparatów z nagrzewnicami wodnymi

    Ilość rzędów nagrz.

    II

    Wydatek powietrza [m3/h]

    4500

    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]

    Parametry wody [°C]

    Temp. powietrza napływ. [°C]

    kW

    °C

    kPa

    90/70

    5

    52,1 37 17,8

    10

    47,9 40 15,1

    16

    42,8 44 12,1
     20 39,0 46 10,2

    80/60

    5

    44,1 32 12,7

    10

    40,0 35 10,5

    16

    35,1 39 8,1
    20 31,9 41 6,7

    70/50

    5

    36,2 27 8,6

    10

    32,2 31 6,8

    16

    27,5 34 5,0
     20 24,4 36 3,9

    60/40

    5

    28,5 23 5,3

    10

    25,8 26 4,0

    16

    20,1 29 2,7
     20 17,2 31 2,0

    50/30

    5

    21,0 18 2,9

    10

    17,3 21 2,0

    16

    12,9 24 1,2
     20 10,1 26 1,0

    40/30

    5

    20,0 17 10,5

    10

    16,1 20 6,8

    16

    11,5 23 3,5
     20 8,6 25 2,0



    Głośność pracy [dB(A)]

    Z odległości 5m

    62

    Masa aparatu

    Masa [kg]

    41
  • Wymiary:

    Wymiary

    A[mm]

    B[mm]

    h[mm] L[mm] d1 d2

    677

    686 620 461 1′ 1′



    Parametry wentylatorów AC

    Napięcie [V]

    230

    Moc silnika [W]

    250

    Prąd [A]

    1,15

    Obroty [min-1]

    1350

    IP

    54

    Temperatura pracy

    60oC



    Moce cieplne aparatów z nagrzewnicami wodnymi

    Ilość rzędów nagrz.

    III

    Wydatek powietrza [m3/h]

    4200

    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]

    Parametry wody [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

     65,5 49 16,5

    10

    60,2 51 13,9

    16

    53,9  54 11,2
     20  49,8 55 9,5

    80/60

    5

    55,7 42 11,9

    10

     50,5  45 9,8

    16

    44,4  47 7,6
    20 40,6  49 6,3

    70/50

    5

    46,1  36 8,1

    10

    41,4  38  6,5

    16

    35,2 40 4,7
     20 31,2 42  3,7

    60/40

    5

    36,6  30  5,1

    10

    31,7 32 3,9

    16

    26,0 34 2,6
     20 22,3  36 2,0

    50/30

    5

    27,3  23 2,8

    10

    22,5  25 2,0

    16

    17,1 28

    1,2

     20  13,4 29  1,0

    40/30

    5

     25,4  22 10,0

    10

    21,1 24  6,5

    16

     14,8 26 3,4
     20 11,1 28  2,0



    Moce chłodnicze aparatów z nagrzewnicami wodnymi

    Ilość rzędów nagrz.

    III

    Wydatek powietrza [m3/h]

    4200

    3200*

    Moc chłodnicza [kW], temperatura powietrza wypływającego [oC], ilość cieczy chłodzącej [m3/h], opory przepływu wody [kPa]

    Parametry wody [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    [m3/h]

    kPa

    kW

    OC [m3/h] kPa

    7/12

    28

    15,1 20 2,6 17,2 13,3 19 2,3 13,8

    25

    12,0 18 2,1 11,5 10,1 17 1,7 8,5

    22

    9,1  15 1,6 7,1 7,7 15 1,3 5,2

    12/16

    28

    11,3 21 2,4 14,9  9,5 20 2,0 11,0

    25

    8,5  19 1,8 9,0 7,1 19 1,5 6,6

    22

    5,5 18 1,2 4,2 4,6 18 1,0 3,1

    Moce chłodnicze podane przy wilgotności względnej powietrza 50%.
    *Zalecana wydajność powietrza przy pracy aparatu jako chłodzący.

    Głośność pracy [dB(A)]

    Z odległości 5m

    62

    Masa aparatu

    Masa [kg]

    47
  • Wymiary:

    Wymiary

    A[mm]

    B[mm]

    h[mm] L[mm] d1 d2

    677

    686 620 423 3/4′ 3/4′



    Parametry wentylatorów EC

    Napięcie [V]

    230

    Moc silnika [W]

    332

    Prąd [A]

    2,16

    Obroty [min-1]

    1300

    IP

    54

    Temperatura pracy

    70oC



    Moce cieplne aparatów z nagrzewnicami wodnymi

    Ilość rzędów nagrz.

    II

    Wydatek powietrza [m3/h]

    5800

    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]

    Parametry wody [OC]

    Temp. powietrza napływ.  [OC]

    kW

    OC

    kPa

    90/70

    5

    60,2 35 23,8

    10

    55,2 37 20,2

    16

    49,4  41 16,2
     20 45,5  45  13,6

    80/60

    5

     50,8  30 16,9

    10

     46,2 33  13,9

    16

    40,4  36 10,7
    20 36,7  39 8,8

    70/50

    5

    41,6 25 11,4

    10

    38,4  28 9,0

    16

    31,6 32 6,5
     20 28,5 34 5,2

    60/40

    5

    32,7 21 7,0

    10

     28,2 24 4,6

    16

    23,1  27  3,5
     20 19,6  30 2,5

    50/30

    5

    24,1 17 3,8

    10

    19,8 19 2,6

    16

     14,8 23

    1,4

     20 11,5 26 1,0

    40/30

    5

     23,0  16 14,0

    10

     18,5 19 9,0

    16

    13,2  22 4,6
     20 9,8 25 2,5



    Głośność pracy [dB(A)]

    Z odległości 5m

    64

    Masa aparatu

    Masa [kg]

    46
  • Wymiary:

    Wymiary

    A[mm]

    B[mm]

    h[mm] L[mm] d1 d2

    677

    686 620 423 1′ 1′



    Parametry wentylatorów EC

    Napięcie [V]

    230

    Moc silnika [W]

    332

    Prąd [A]

    2,16

    Obroty [min-1]

    1300

    IP

    54

    Temperatura pracy

    70oC



    Moce cieplne aparatów z nagrzewnicami wodnymi

    Ilość rzędów nagrz.

    III

    Wydatek powietrza [m3/h]

    5450

    Moc cieplna [kW], temperatura powietrza wypływającego [oC] oraz opory przepływu wody [kPa]

    Parametry wody [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    kPa

    90/70

    5

    77,2 45  22,9

    10

    70,9 47 19,3

    16

    63,5  50 15,5
     20  58,4  52 13,2

    80/60

    5

    65,5 39 16,5

    10

     59,4 41 13,5

    16

     52,2  44 10,5
    20  47,5  46 8,6

    70/50

    5

    54,1 33 11,2

    10

    48,2 35 8,9

    16

    41,2 38  6,5
     20  36,4  40  5,2

    60/40

    5

    42,8  27 7,1

    10

     37,1  29 5,3

    16

    30,3 32 3,6
     20  25,9 34 2,6

    50/30

    5

     31,8 21 3,9

    10

     26,2  24 2,7

    16

     19,8 26

    1,5

     20 15,7 29 1,0

    40/30

    5

     29,9  20 13,7

    10

     24,1 23  8,9

    16

    17,3 25 4,6
     20  13,0 27 2,6



    Moce chłodnicze aparatów z nagrzewnicami wodnymi

    Ilość rzędów nagrz.

    III

    Wydatek powietrza [m3/h]

    5450

    3200*

    Moc chłodnicza [kW], temperatura powietrza wypływającego [oC], ilość cieczy chłodzącej [m3/h], opory przepływu wody [kPa]

    Parametry wody [OC]

    Temp. powietrza napływ. [OC]

    kW

    OC

    [m3/h]

    kPa

    kW

    OC [m3/h] kPa

    7/12

    28

    17,3 21 3,0 21,9 13,3  19 2,3 13,8

    25

    14,0 18 2,4 15,1 10,1 17 1,7 8,5

    22

     10,6  16 1,8 9,3 7,7 15 1,3 5,2

    12/16

    28

    13,2 21 2,8 19,6 9,5 20 2,0 11,0

    25

    9,9  20 2,1 11,7 7,1  19 1,5 6,6

    22

    6,4 19 1,4 5,5 4,6 18 1,0 3,1

    Moce chłodnicze podane przy wilgotności względnej powietrza 50%.

    *Zalecana wydajność powietrza przy pracy aparatu jako chłodzący.

    Głośność pracy [dB(A)]

    Z odległości 5m

    64

    Masa aparatu

    Masa [kg]

    52

Pliki do pobrania

Inne z tej kategorii
