Konwektor wentylatorowy przeznaczony jest do ogrzewania lub chłodzenia i wentylacji wnętrz pomieszczeń wymagających więcej niż dwie wymiany na godzinę. Dotyczy to głównie pomieszczeń w lokalach użyteczności publicznej takich jak: biura, sklepy, pomieszczenia komputerowe oraz wszystkich pomieszczeń wymagających okresowego lub ciągłego dostarczania świeżego powietrza.

OPIS PRODUKTU

Podstawowymi podzespołami konwektora są:

  • wentylator o poprzecznym przepływie powietrza;
  • wymiennik ciepła wykonany z rurek miedzianych oraz lamel aluminiowych, który może pracować jako chłodnica lub nagrzewnica w zależności od dostarczonego czynnika;
  • obudowa z blachy stalowej malowana proszkowo;
  • taca ociekowa na skropliny z wyprowadzonym przewodem odprowadzającym.

Standardowym wyposażeniem UWK jest:

  •  regulator temperatury RAB3 (instalacja wymaga zastosowania dodatkowego przewodu 7x1mm2);
  • przełącznik 'grzałki elektryczne’ (wersja z nagrzewnicą elektryczną);
  • przewód zasilający, zakończony wtyczką z bolcem uziemiającym.

Dodatkowym wyposażeniem UWK jest:

  • zawór 3 drogowy DN15;
  • czerpnia powietrza;
  • komora mieszania (do pracy na powietrzu obiegowym i świeżym);
  • podpory metalowe.
Dane techniczne Dobór urządzeń Materiały do pobrania

Dane techniczne

  • UWK-W-H
  • UWK-W-V
  • UWK-E-H
  • UWK-E-V
  • UWK-W+E-H
  • UWK-W+E-V

  • Wymiary:

    UWK-W-H
    Wydajność powietrza [m3/h] 320 200 160
    Parametry wody [oC] Temp. powietrza napływ. [oC] Moc cieplna [kW], oraz opory przepływu wody [kPa]
    kW kPa kW kPa kW kPa
    90/70 0 5,4 4,7 3,7 1,3 3,1 1,0
    10 4,5 2,0 3,2 1,0 2,7 0,7
    20 3,8 1,4 2,7 0,7 2,2 0,5
    80/60 0 4,7 2,2 3,2 1,0 2,8 0,7
    10 3,9 1,4 2,7 0,7 2,3 0,5
    20 3,2 1,0 2,2 0,5 1,9 0,3
    70/50 0 4,0 1,5 2,7 0,7 2,4 0,5
    10 3,3 1,0 2,7 0,5 1,9 0,4
    20 2,5 0,7 1,8 0,3 1,5 0,3
    60/40 0 3,3 1,1 2,2 0,5 2,0 0,4
    10 2,6 0,7 1,8 0,3 1,5 0,3
    20 1,9 0,4 1,4 0,2 1,1 0,2
    Parametry wody [oC] Temp. powietrza napływ. [oC] Moc chłodnicza [kW], oraz opory przepływu wody [kPa]
    kW kPa kW kPa kW kPa
    5/10 28 2,0 5 1,3 3 1,1 2
    26 1,8 4 1,1 2 0,9 1
    24 1,2 2 0,8 1 0,6 1
    6/12 28 1,5 2 1,0 1 0,9 1
    26 1,0 1 0,75 1 0,7 1
    24 0,8 1 0,6 1 0,5 1
    Masa i głośność pracy konwektora
    Wydajność powietrza [m3/h] 320 200 160
    Głośność pracy [dB(A)] 50 44 38
    Masa [kg] 25

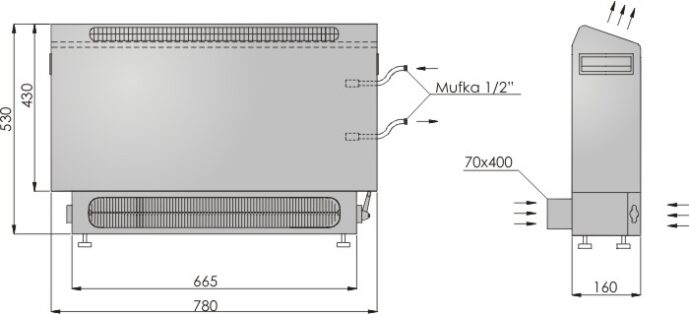

  • Wymiary:

    UWK-W-V
    Wydajność powietrza [m3/h] 320 200 160
    Parametry wody

    [OC]

    		 Temp. powietrza napływ. [OC] Moc cieplna [kW], oraz opory przepływu wody [kPa]
    kW kPa kW kPa kW kPa
    90/70 0 5,4 4,7 3,7 1,3 3,1 1,0
    10 4,5 2,0 3,2 1,0 2,7 0,7
    20 3,8 1,4 2,7 0,7 2,2 0,5
    80/60 0 4,7 2,2 3,2 1,0 2,8 0,7
    10 3,9 1,4 2,7 0,7 2,3 0,5
    20 3,2 1,0 2,2 0,5 1,9 0,3
    70/50 0 4,0 1,5 2,7 0,7 2,4 0,5
    10 3,3 1,0 2,7 0,5 1,9 0,4
    20 2,5 0,7 1,8 0,3 1,5 0,3
    60/40 0 3,3 1,1 2,2 0,5 2,0 0,4
    10 2,6 0,7 1,8 0,3 1,5 0,3
    20 1,9 0,4 1,4 0,2 1,1 0,2
    Parametry wody [OC] Temp. powietrza napływ. [OC] Moc chłodnicza [kW], oraz opory przepływu wody [kPa]
    kW kPa kW kPa kW kPa
    5/10 28 2,0 5 1,3 3 1,1 2
    26 1,8 4 1,1 2 0,9 1
    24 1,2 2 0,8 1 0,6 1
    6/12 28 1,5 2 1,0 1 0,9 1
    26 1,0 1 0,75 1 0,7 1
    24 0,8 1 0,6 1 0,5 1
    Masa i głośność pracy konwektora
    Wydajność powietrza [m3/h] 320 200 160
    Głośność pracy [dB(A)] 50 44 38
    Masa [kg] 25

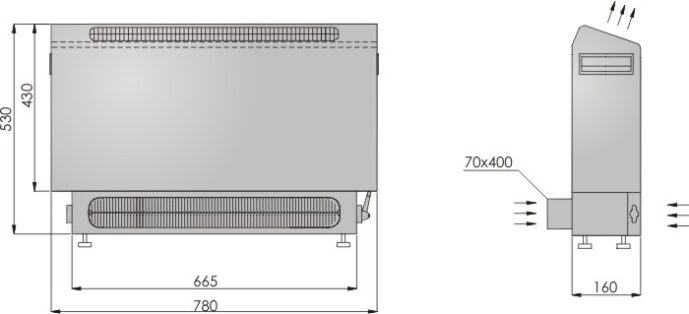

  • Wymiary:

    UWK-E-H
    Moc cieplna nagrzewnic elektrycznych, masa i głośność pracy konwektora
    Wydajność powietrza [m3/h] 320 200 160
    Moc cieplna [kW] 2,1 1,4 0,7
    Głośność pracy [dB(A)] 50 44 38
    Masa [kg] 25

  • Wymiary:

    UWK-E-V
    Moc cieplna nagrzewnic elektrycznych, masa i głośność pracy konwektora
    Wydajność powietrza [m3/h] 320 200 160
    Moc cieplna [kW] 2,1 1,4 0,7
    Głośność pracy [dB(A)] 50 44 38
    Masa [kg] 25

  • Wymiary:

    UWK-W+E-H
    Wydajność powietrza [m3/h] 320 200 160
    Parametry wody [OC] Temp. powietrza napływ. [OC] Moc cieplna [kW], oraz opory przepływu wody [kPa]
    kW kPa kW kPa kW kPa
    90/70 0 5,4 4,7 3,7 1,3 3,1 1,0
    10 4,5 2,0 3,2 1,0 2,7 0,7
    20 3,8 1,4 2,7 0,7 2,2 0,5
    80/60 0 4,7 2,2 3,2 1,0 2,8 0,7
    10 3,9 1,4 2,7 0,7 2,3 0,5
    20 3,2 1,0 2,2 0,5 1,9 0,3
    70/50 0 4,0 1,5 2,7 0,7 2,4 0,5
    10 3,3 1,0 2,7 0,5 1,9 0,4
    20 2,5 0,7 1,8 0,3 1,5 0,3
    60/40 0 3,3 1,1 2,2 0,5 2,0 0,4
    10 2,6 0,7 1,8 0,3 1,5 0,3
    20 1,9 0,4 1,4 0,2 1,1 0,2
    Parametry wody [OC] Temp. powietrza napływ. [OC] Moc chłodnicza [kW], oraz opory przepływu wody [kPa]
    kW kPa kW kPa kW kPa
    5/10 28 2,0 5 1,3 3 1,1 2
    26 1,8 4 1,1 2 0,9 1
    24 1,2 2 0,8 1 0,6 1
    6/12 28 1,5 2 1,0 1 0,9 1
    26 1,0 1 0,75 1 0,7 1
    24 0,8 1 0,6 1 0,5 1
    Moc cieplna nagrzewnic elektrycznych, masa i głośność pracy konwektora
    Wydajność powietrza [m3/h] 320 200 160
    Moc cieplna [kW] 2,1 1,4 0,7
    Głośność pracy [dB(A)] 50 44 38
    Masa [kg] 25

  • Wymiary:

    UWK-W+E-V
    Wydajność powietrza [m3/h] 320 200 160
    Parametry wody [OC] Temp. powietrza napływ. [OC] Moc cieplna [kW], oraz opory przepływu wody [kPa]
    kW kPa kW kPa kW kPa
    90/70 0 5,4 4,7 3,7 1,3 3,1 1,0
    10 4,5 2,0 3,2 1,0 2,7 0,7
    20 3,8 1,4 2,7 0,7 2,2 0,5
    80/60 0 4,7 2,2 3,2 1,0 2,8 0,7
    10 3,9 1,4 2,7 0,7 2,3 0,5
    20 3,2 1,0 2,2 0,5 1,9 0,3
    70/50 0 4,0 1,5 2,7 0,7 2,4 0,5
    10 3,3 1,0 2,7 0,5 1,9 0,4
    20 2,5 0,7 1,8 0,3 1,5 0,3
    60/40 0 3,3 1,1 2,2 0,5 2,0 0,4
    10 2,6 0,7 1,8 0,3 1,5 0,3
    20 1,9 0,4 1,4 0,2 1,1 0,2
    Parametry wody [OC] Temp. powietrza napływ. [OC] Moc chłodnicza [kW], oraz opory przepływu wody [kPa]
    kW kPa kW kPa kW kPa
    5/10 28 2,0 5 1,3 3 1,1 2
    26 1,8 4 1,1 2 0,9 1
    24 1,2 2 0,8 1 0,6 1
    6/12 28 1,5 2 1,0 1 0,9 1
    26 1,0 1 0,75 1 0,7 1
    24 0,8 1 0,6 1 0,5 1
    Moc cieplna nagrzewnic elektrycznych, masa i głośność pracy konwektora
    Wydajność powietrza [m3/h] 320 200 160
    Moc cieplna [kW] 2,1 1,4 0,7
    Głośność pracy [dB(A)] 50 44 38
    Masa [kg] 25
